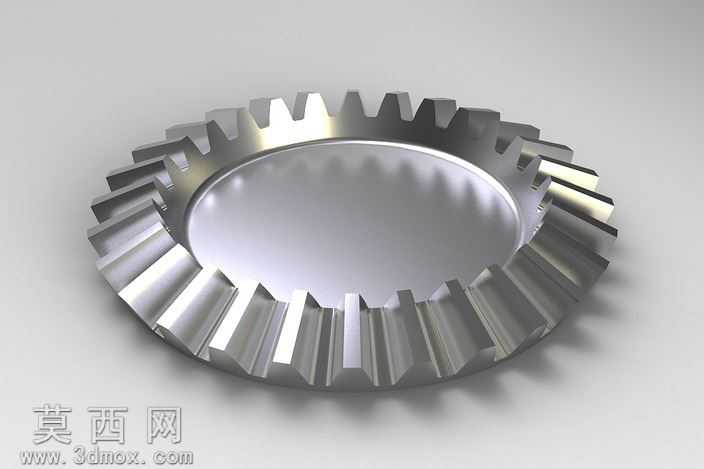

端面齿环形锥面传动齿轮三维建模作品

本作品为端面齿结构的环形传动齿轮三维建模成果，建模阶段以机械传动设计的齿形参数规范为核心依据，首先完成环形基体的轮廓搭建，精准控制基体的内外径尺寸、轴向厚度与锥面倾斜角度，确保整体基座的结构刚性与装配适配性符合传动场景的基础要求。齿形建模环节严格遵循端面齿的啮合传动原理，先绘制单个齿的截面轮廓，通过拉伸、拔模操作匹配锥面的倾斜角度，保证齿面的啮合角度精准，再通过圆周阵列操作完成整圈轮齿的排布，阵列过程中严格控制齿距公差，避免出现齿距偏差导致的传动卡滞、啮合异响问题。建模全程对齿根过渡圆角进行精细化处理，通过圆角特征优化齿根处的应力集中结构，提升零件模拟使用时的抗疲劳强度，同时对齿顶边缘做微小倒角处理，还原实际机加工过程中的工艺细节，避免锐边结构带来的装配干涉问题。材质与渲染阶段，选用金属合金钢材质进行参数调试，调整材质的金属度、粗糙度参数，还原钢制齿轮经机加工后的金属质感，对齿面啮合区域做轻微的抛光质感区分，模拟零件精加工后的表面状态；场景布光采用多光源组合方案，主光源提供主要照明凸显金属高光，辅助光源补光消除结构暗部阴影，环境光添加柔和的反射效果，让金属表面的光影过渡自然，清晰呈现轮齿的排布规律、锥面的倾斜角度与环形基体的结构细节。整体设计围绕传动啮合的功能性需求展开，所有结构参数均参考通用机械传动的设计标准，既保证了三维模型的视觉写实效果，也完整还原了该类端面齿轮的结构特征与设计逻辑，可用于机械结构教学演示、传动方案可视化展示、装配模拟验证等场景，模型结构完整无破面，特征层级清晰，能够直观展现该类传动零件的结构特点与设计要点。
