行星齿轮组传动结构三维设计作品

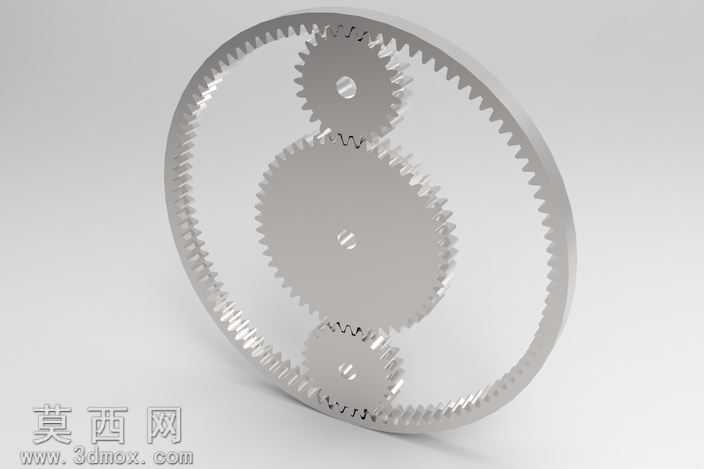

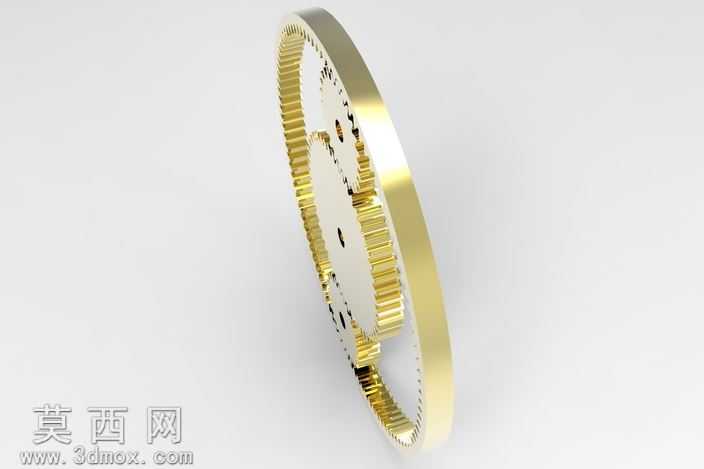

本作品为行星轮系传动结构的三维建模设计，整体采用参数化建模思路完成，首先依据行星齿轮传动的啮合原理确定各轮齿的模数、压力角、齿数等核心参数，保证太阳轮、多个行星轮与内齿圈之间的啮合间隙处于合理范围，避免传动过程中出现卡滞或侧隙过大的问题。建模过程中先完成单个轮齿的齿廓曲线绘制，通过渐开线方程精准生成齿形轮廓，再通过阵列特征完成单个齿轮的整体轮齿构建，依次完成太阳轮、三个行星轮以及外侧内齿圈的独立建模，之后按照行星轮系的装配约束关系完成整体装配，对行星轮的安装轴位、中心距进行反复校验，确保各齿轮的分度圆处于正确的啮合位置，可实现流畅的传动运动仿真。材质渲染阶段，为所有齿轮部件赋予金属材质效果，模拟钢制传动零件的哑光金属质感，调整环境光与反射参数，让轮齿表面的金属光泽更具真实感，同时清晰呈现轮齿的啮合接触细节，直观展示行星轮系的结构组成。结构设计上，该行星轮系采用典型的NGW型结构，内齿圈作为固定构件时，太阳轮输入动力可通过行星轮实现大减速比的动力输出，多个行星轮均匀分布在内齿圈与太阳轮之间，可有效分担传动载荷，提升整体传动结构的承载能力，相比定轴轮系具备更小的体积与更高的传动效率。建模过程中对轮齿的过渡圆角、安装孔位等细节结构都做了完整还原，没有省略关键工艺结构，保证模型可直接用于传动原理演示、结构方案验证以及后续的工程图导出参考，整体装配关系清晰，各部件无干涉问题，可通过运动仿真直观演示动力传递过程中各齿轮的转动方向与转速关系，清晰展现行星轮系既可以自转又可以围绕太阳轮公转的运动特性。
