卧式鱼片平板冷冻加工设备结构设计

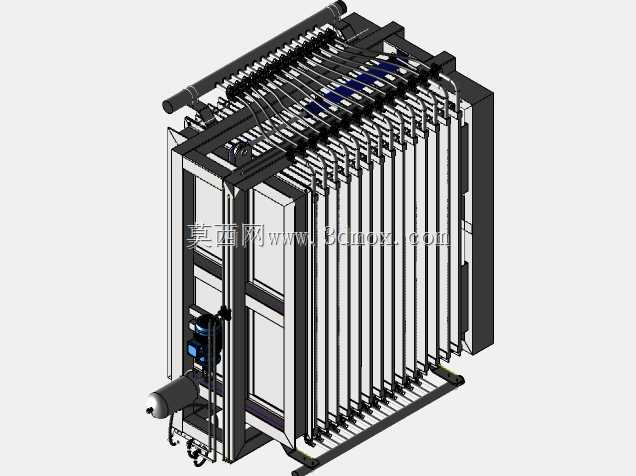

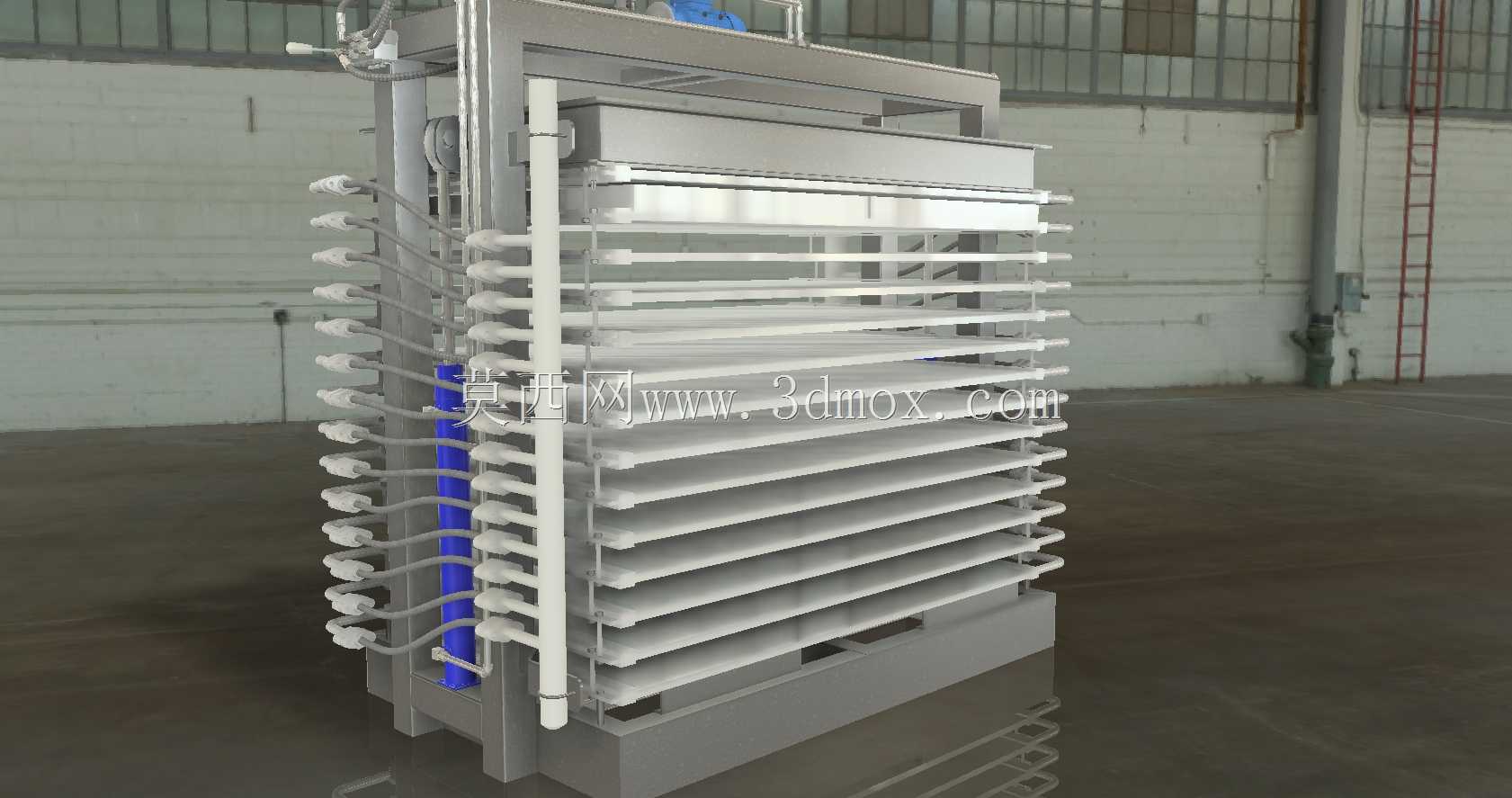

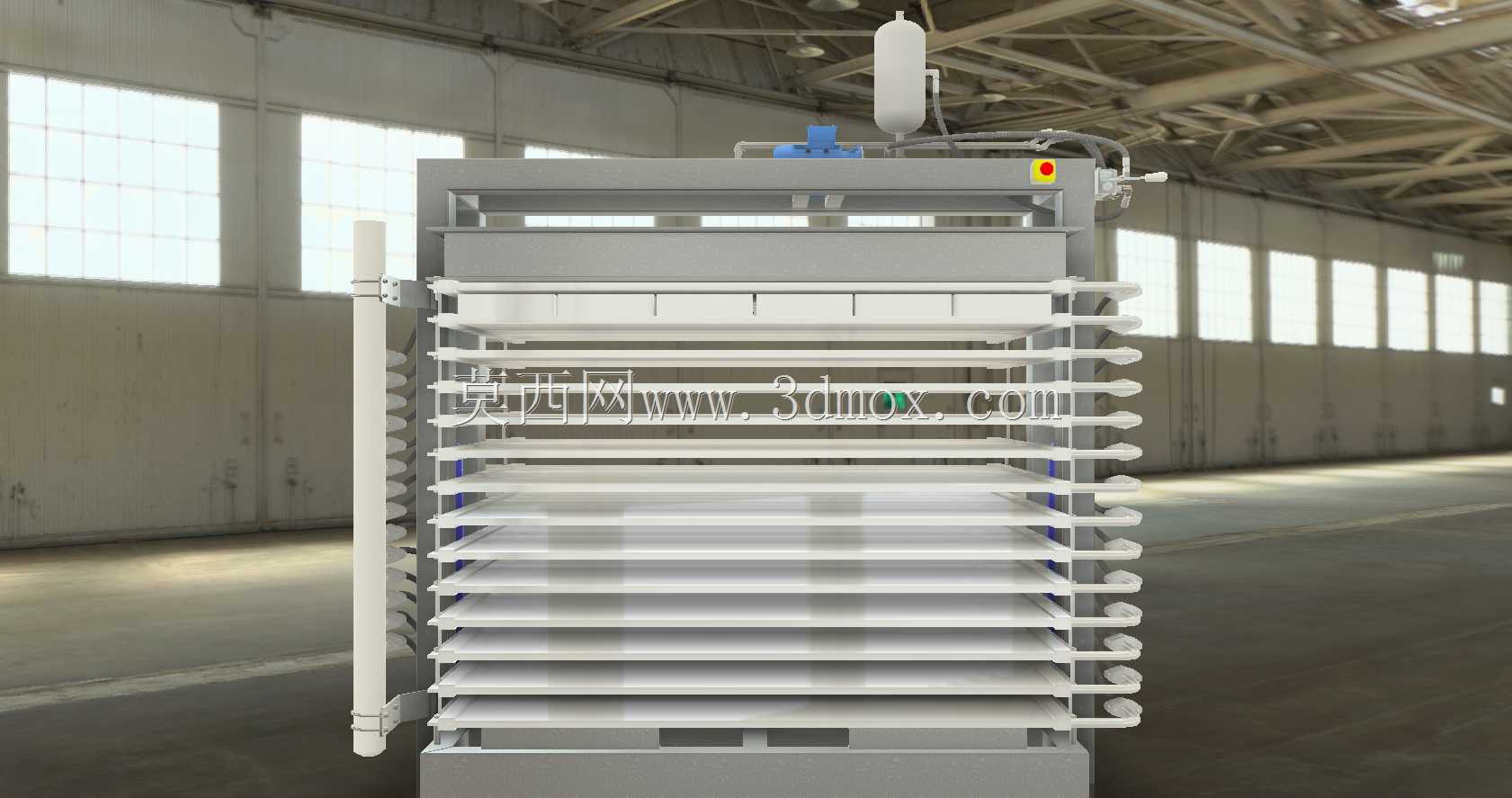

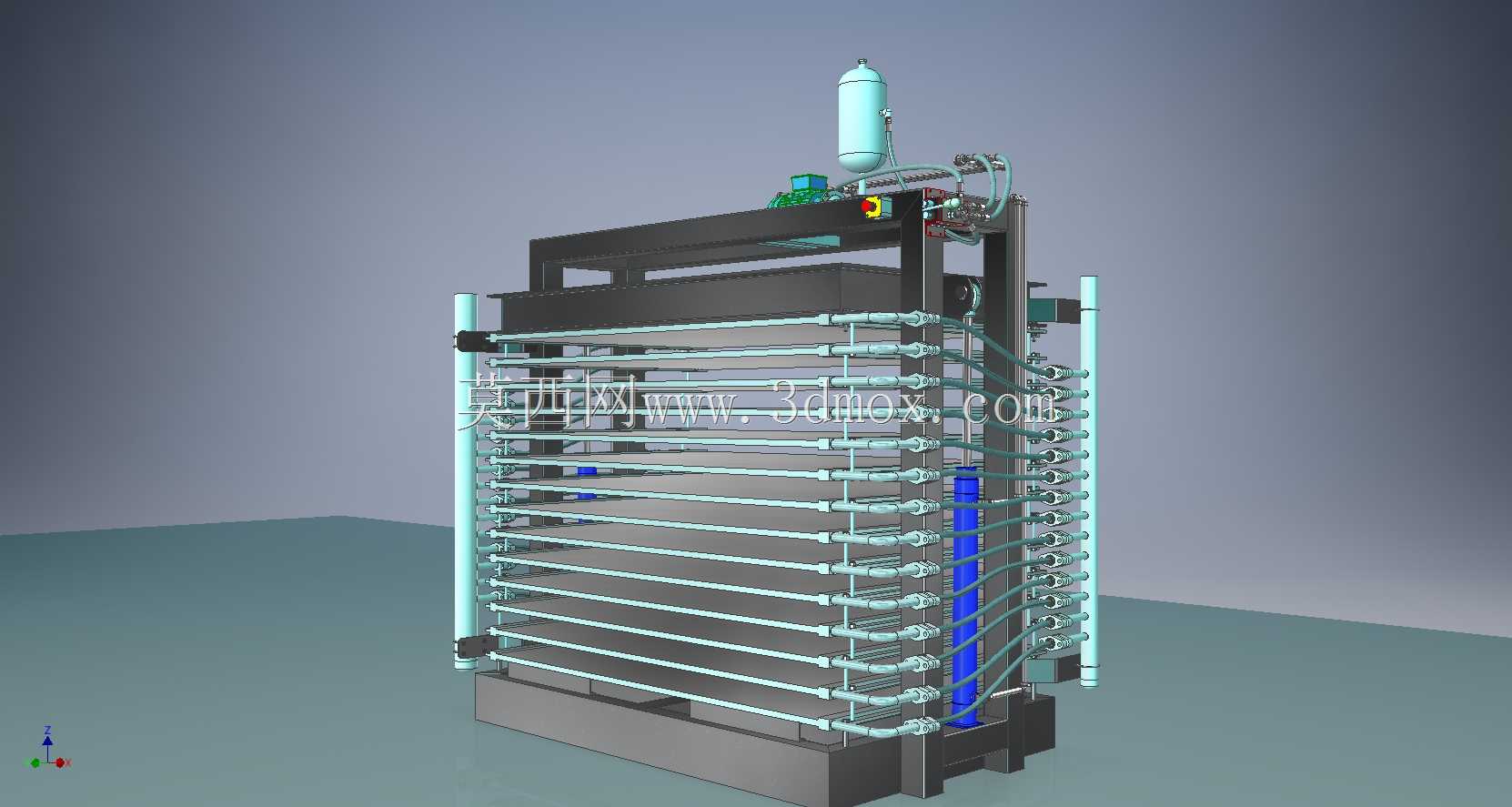

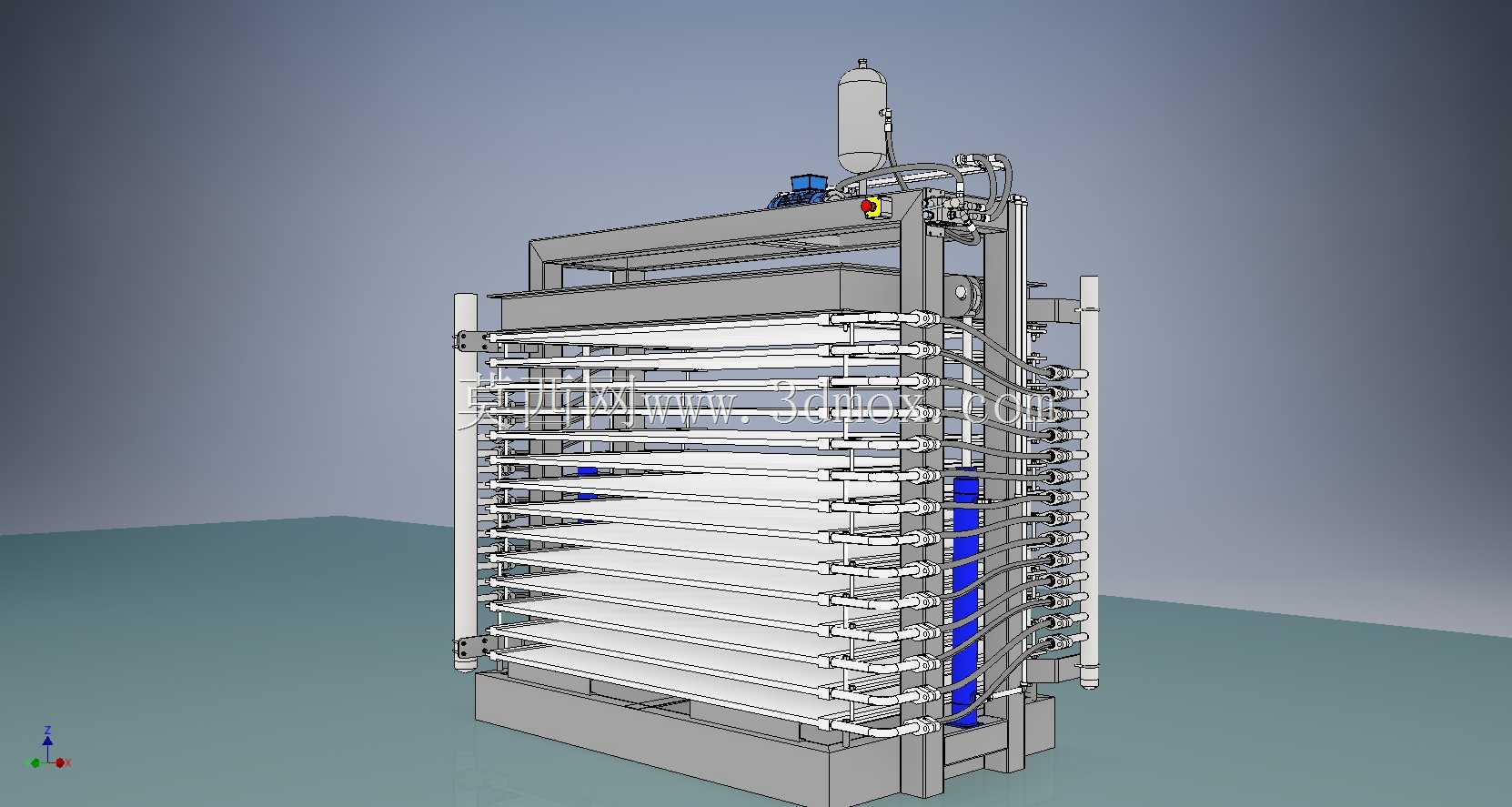

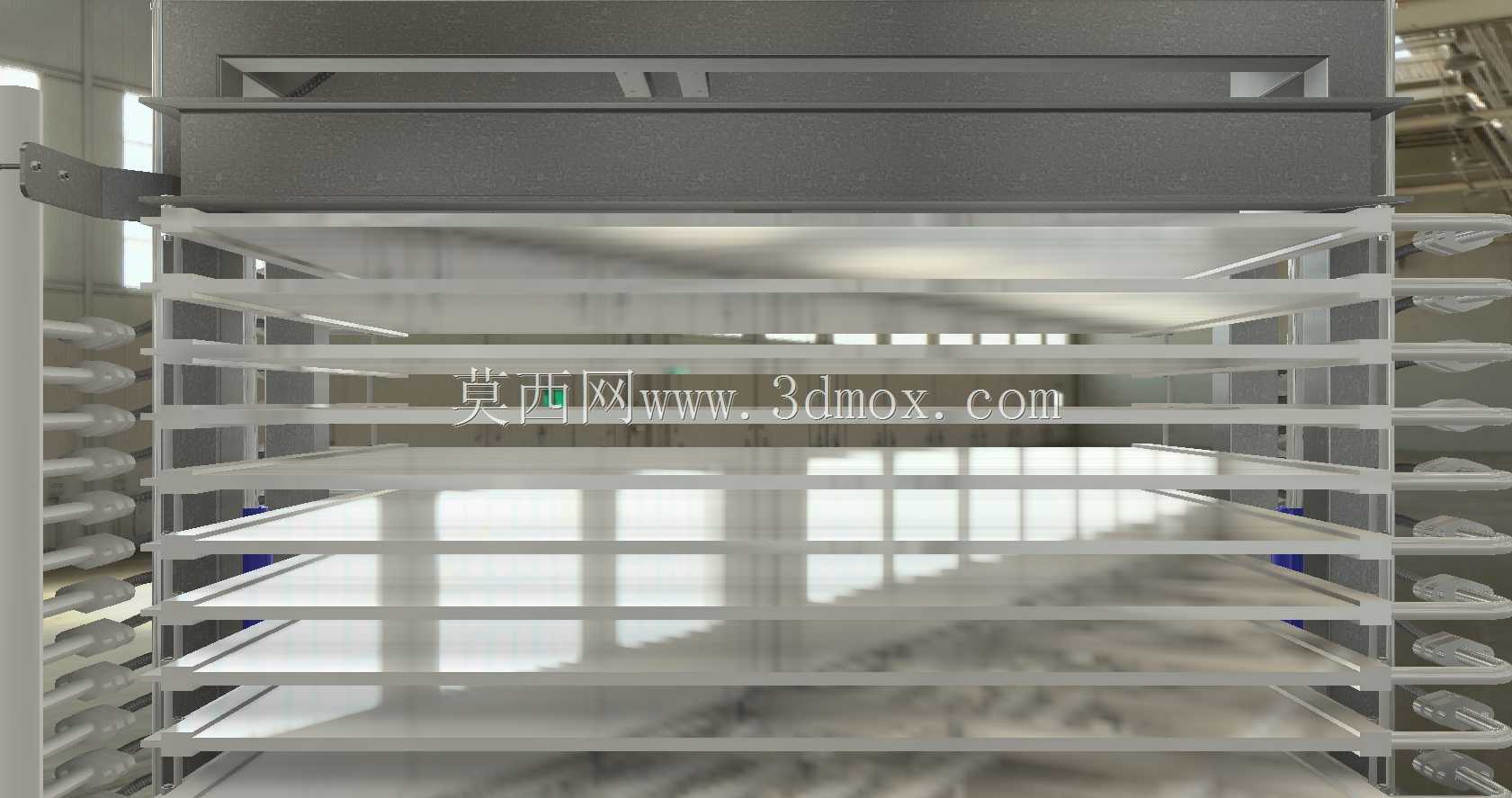

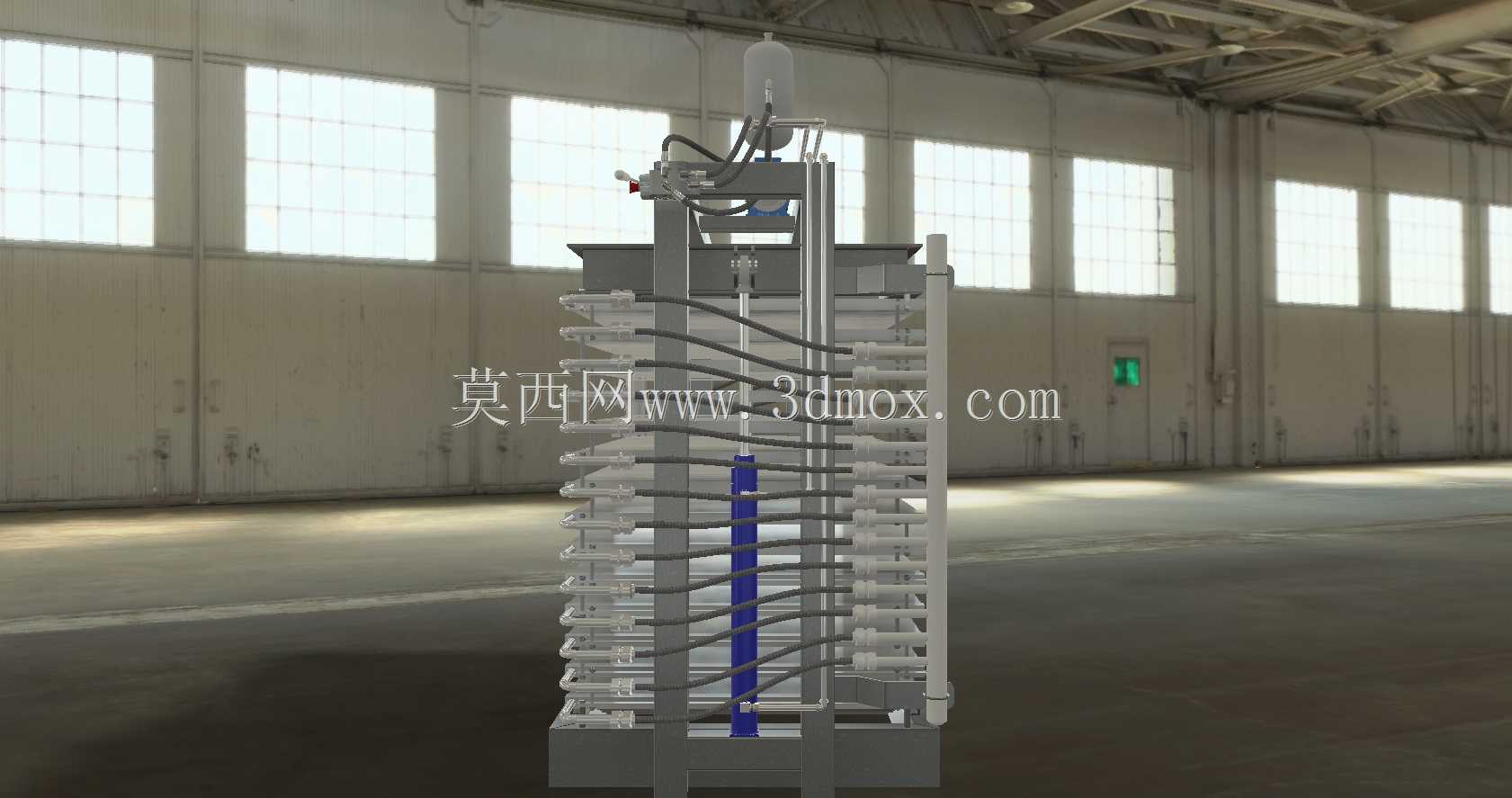

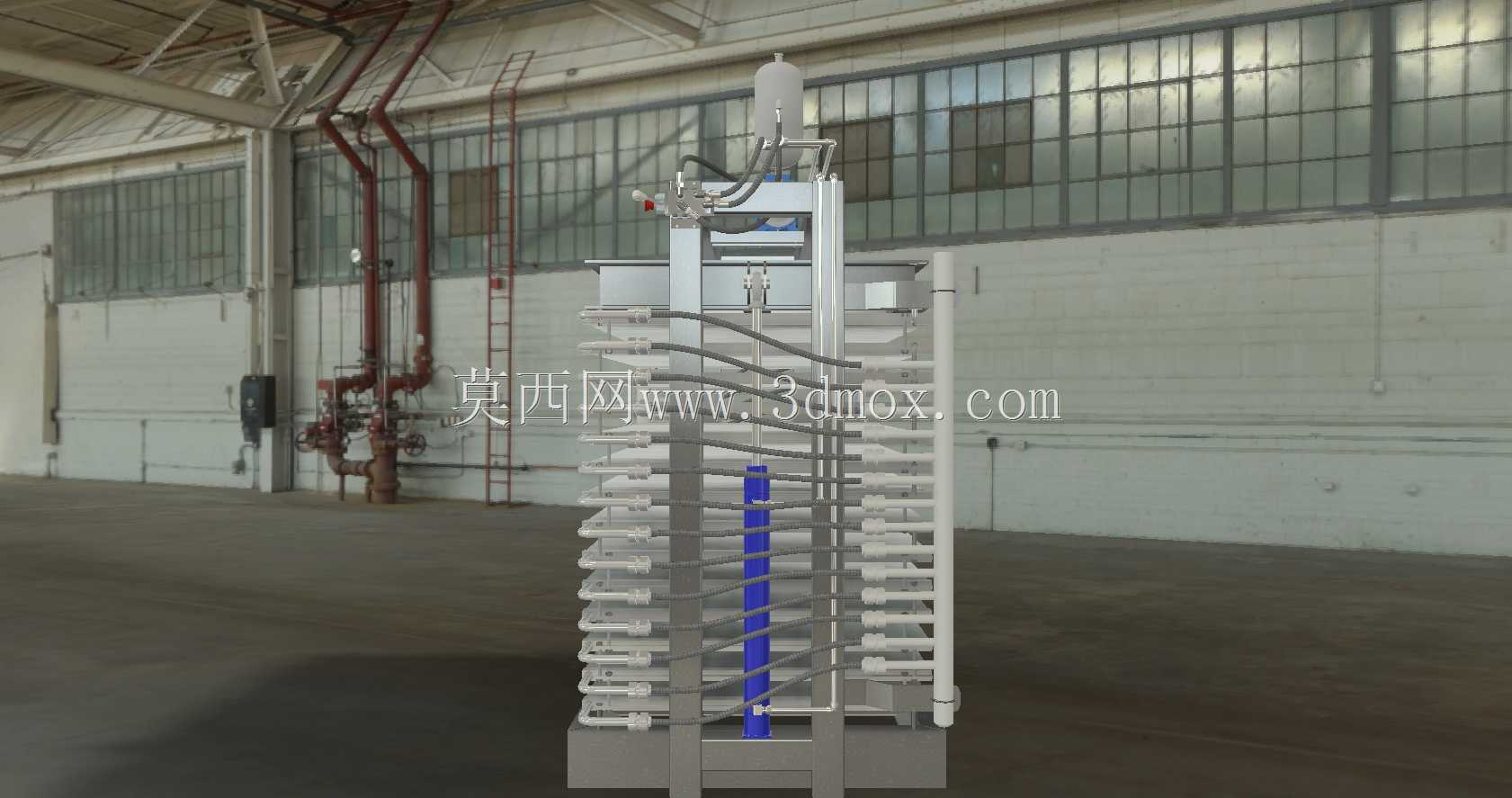

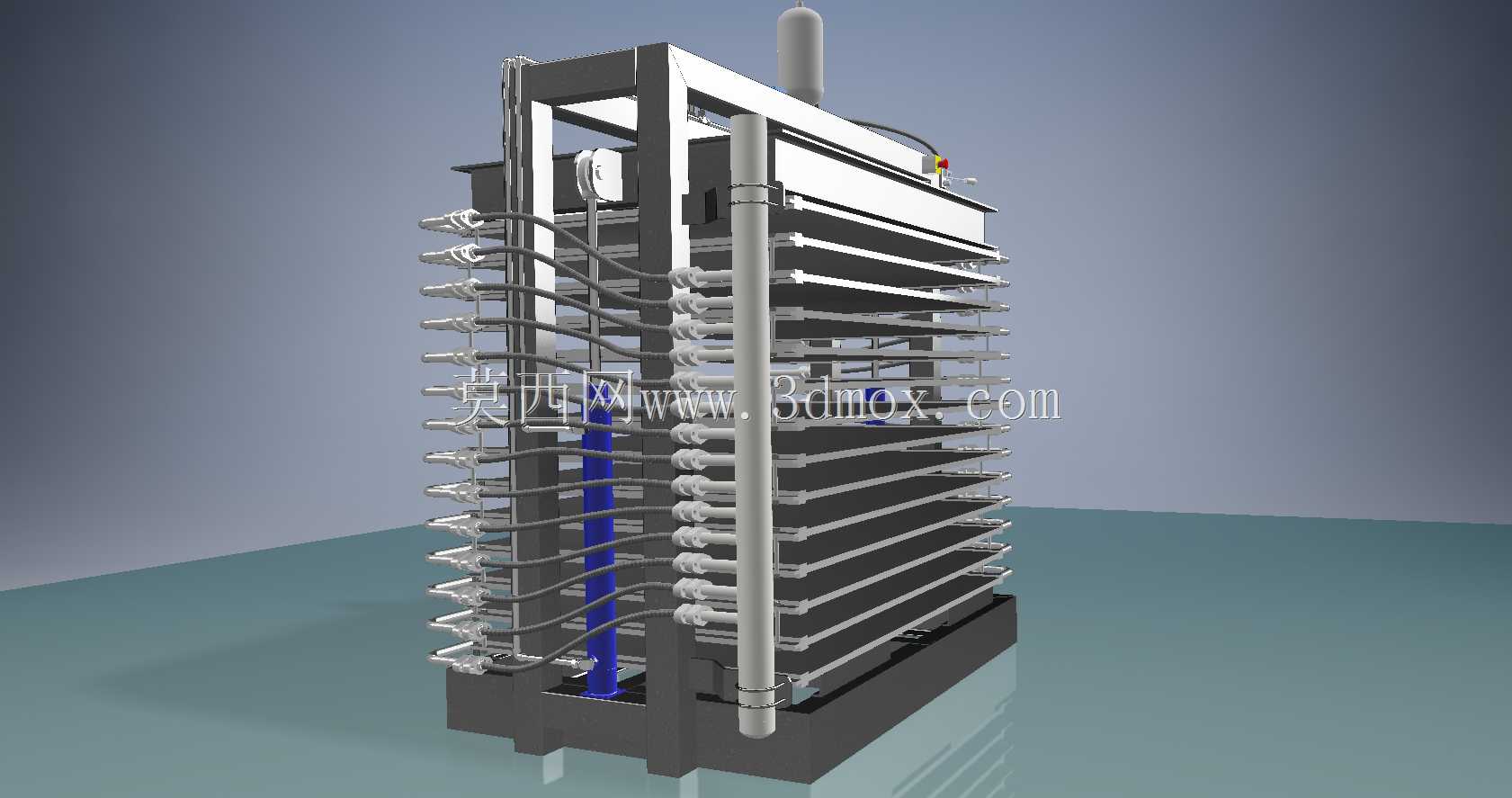

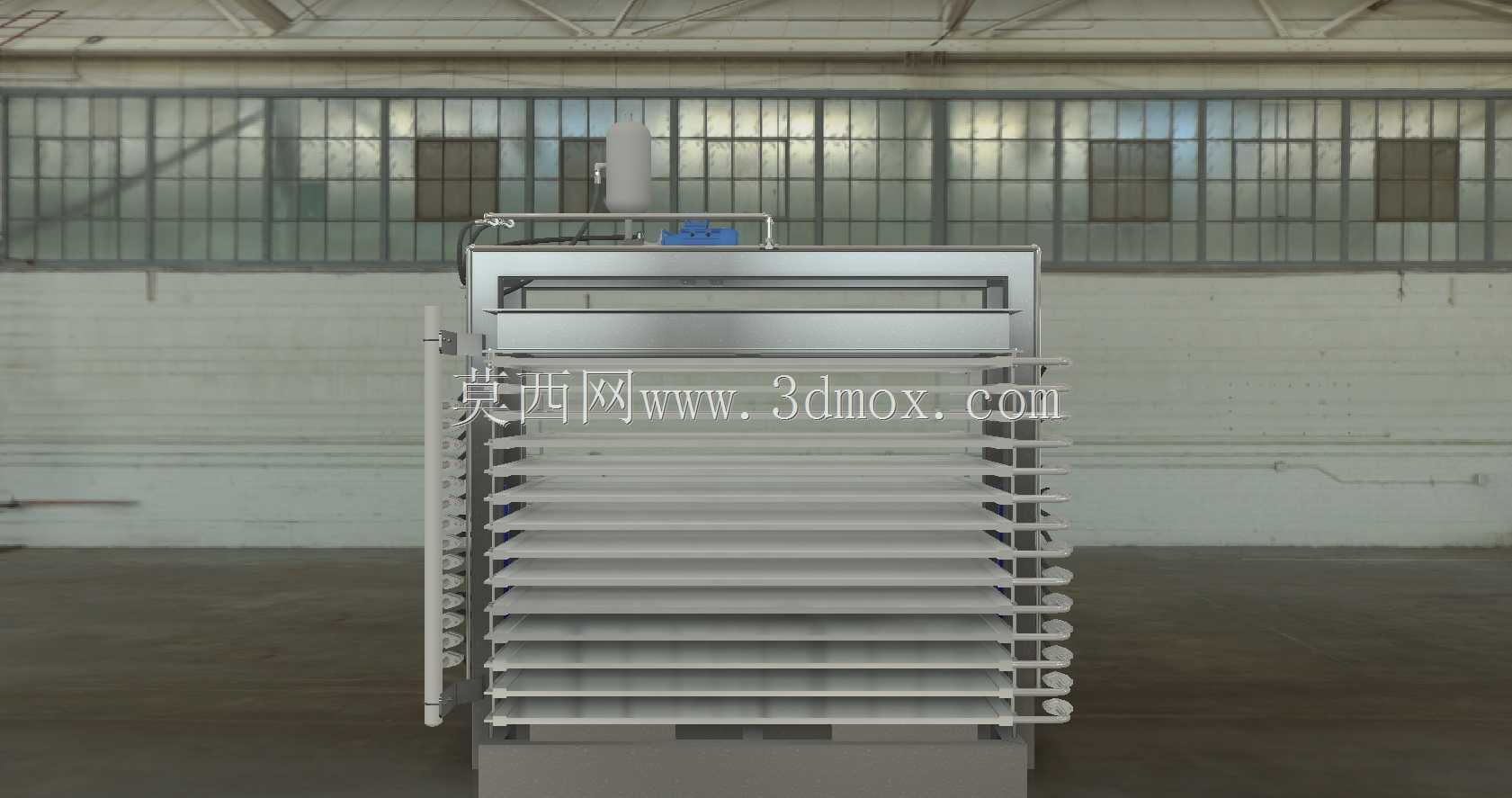

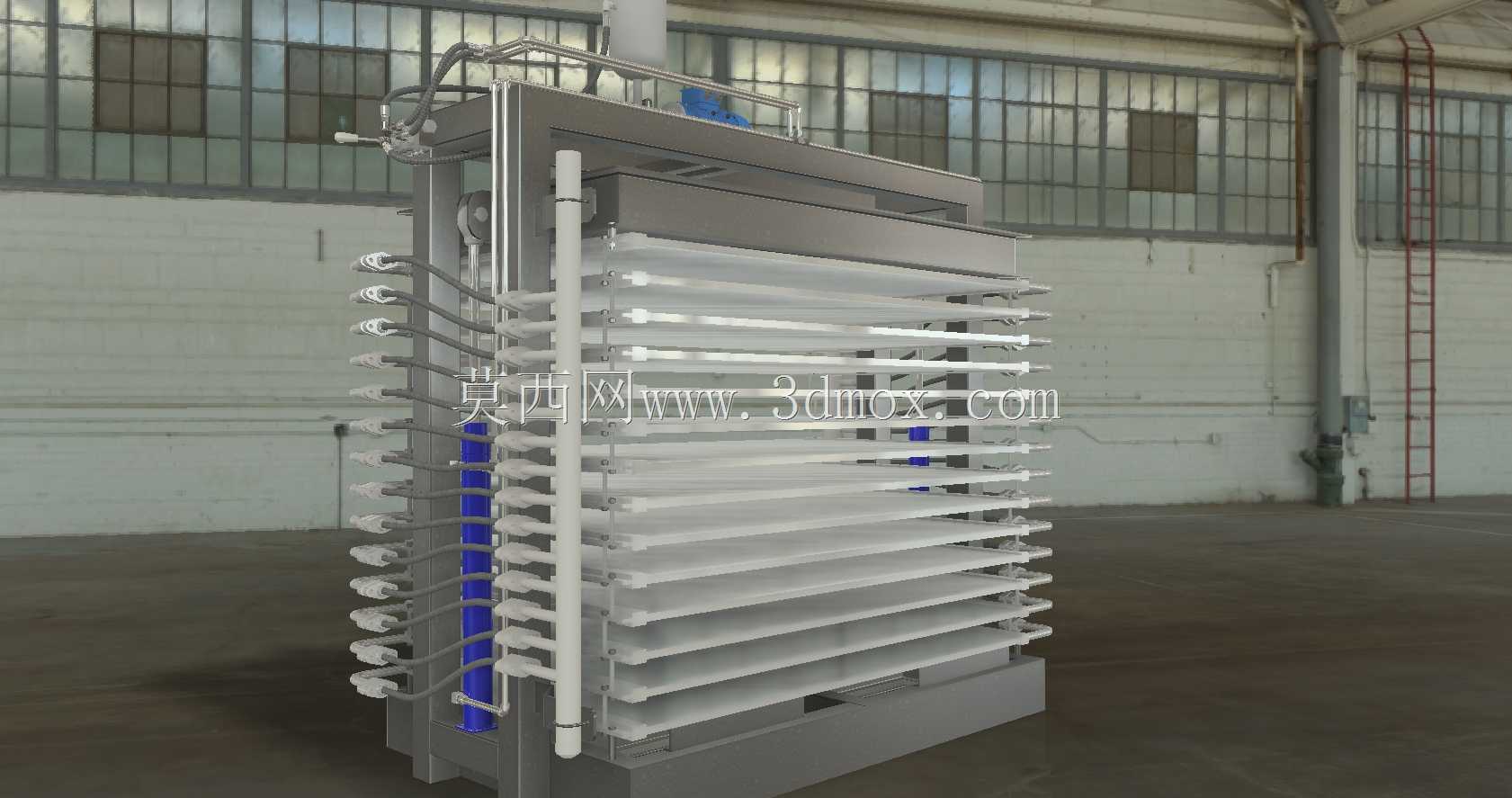

该设备主要面向水产精深加工生产场景，适配中小型水产加工厂、生鲜冷链预处理车间的鱼片速冻工序，可完成批量生鲜鱼片的接触式快速冷冻作业，解决传统风冷速冻干耗大、冻结不均、鱼片品相受损的行业痛点，帮助加工企业提升冻品出品品质，降低冷冻环节的物料损耗。设备采用卧式多层平板接触式冻结结构设计，核心冻结单元为多组平行排布的中空铝合金平板，平板内部连通制冷介质循环管路，作业时鱼片平铺于各层平板之间，平板通过升降压紧机构与鱼片表面充分贴合，依靠导热效率远高于空气对流的金属接触传导实现快速降温，相比常规隧道式速冻设备，冻结速度可提升40%以上，且冻结过程中鱼片表面不会因强风失水出现干缩发白的问题，能最大程度保留鱼片的原有色泽、弹性与营养成分，单批次可处理1150kg生鲜鱼片，满负荷状态下单次冻结周期约2.5小时，可匹配前端鱼片开片、修整生产线的连续出料节奏，无需额外配置大容量暂存料架。设计阶段重点考量了水产加工车间的高湿、低温、带盐雾腐蚀的特殊作业环境，整体框架采用食品级304不锈钢方通焊接成型，所有管路接头均做密封防渗漏处理，外露运动部件加装防水密封护套，避免制冷介质泄漏与清洗过程中污水渗入传动结构；制冷管路采用分层并联排布设计，可保证每层平板的制冷介质流量均匀，不存在远端平板制冷量不足的问题，同时每组平板可独立控制压紧力度，适配不同厚度、不同品类的水产切片冻结需求，不会因压力过大导致鱼片组织被压溃变形。设备整体采用模块化集成设计，外形尺寸适配常规车间的标准门洞宽度，安装时无需对车间墙体、地面做大规模改造，仅需对接制冷机组管线、供电线路即可投入使用，底部设置可调式支撑脚，可根据地面平整度调整设备水平度，避免长期运行过程中因机身倾斜导致传动部件偏磨、管路受力开裂；侧面预留检修操作空间，日常维护时可快速拆开侧封板完成管路检漏、传动部件润滑等作业，降低设备运维的时间成本与人工成本。设备的进料端与出料端均预留了输送带对接接口，可直接接入自动化水产加工生产线，实现鱼片上料、平铺、冻结、出料的全流程连续作业，无需人工逐层搬运料盘，可大幅降低一线操作工人的劳动强度，适配规模化水产加工企业的自动化升级需求。
