货车底盘摇枕支撑梁结构

该支撑构件是货运车辆底盘走行部的核心承重部件，主要应用于重载货运车辆的车架与轴组连接部位，承担着车身载荷传递、运行姿态稳定、走行部件定位的关键作用，是保障重载货车长时间、大负荷运行安全性的核心结构件。在实际整车装配场景中，该部件横向布置于车架下部，两端对接侧架轴卡结构，上部承接车身与货厢的垂向载荷，同时传递车辆运行过程中产生的纵向牵引力、横向摇摆力以及制动时的冲击载荷，是连接走行轮组与承载车身的关键传力节点，其结构强度与装配精度直接决定了货车的载重能力、运行平稳性与行驶安全性。

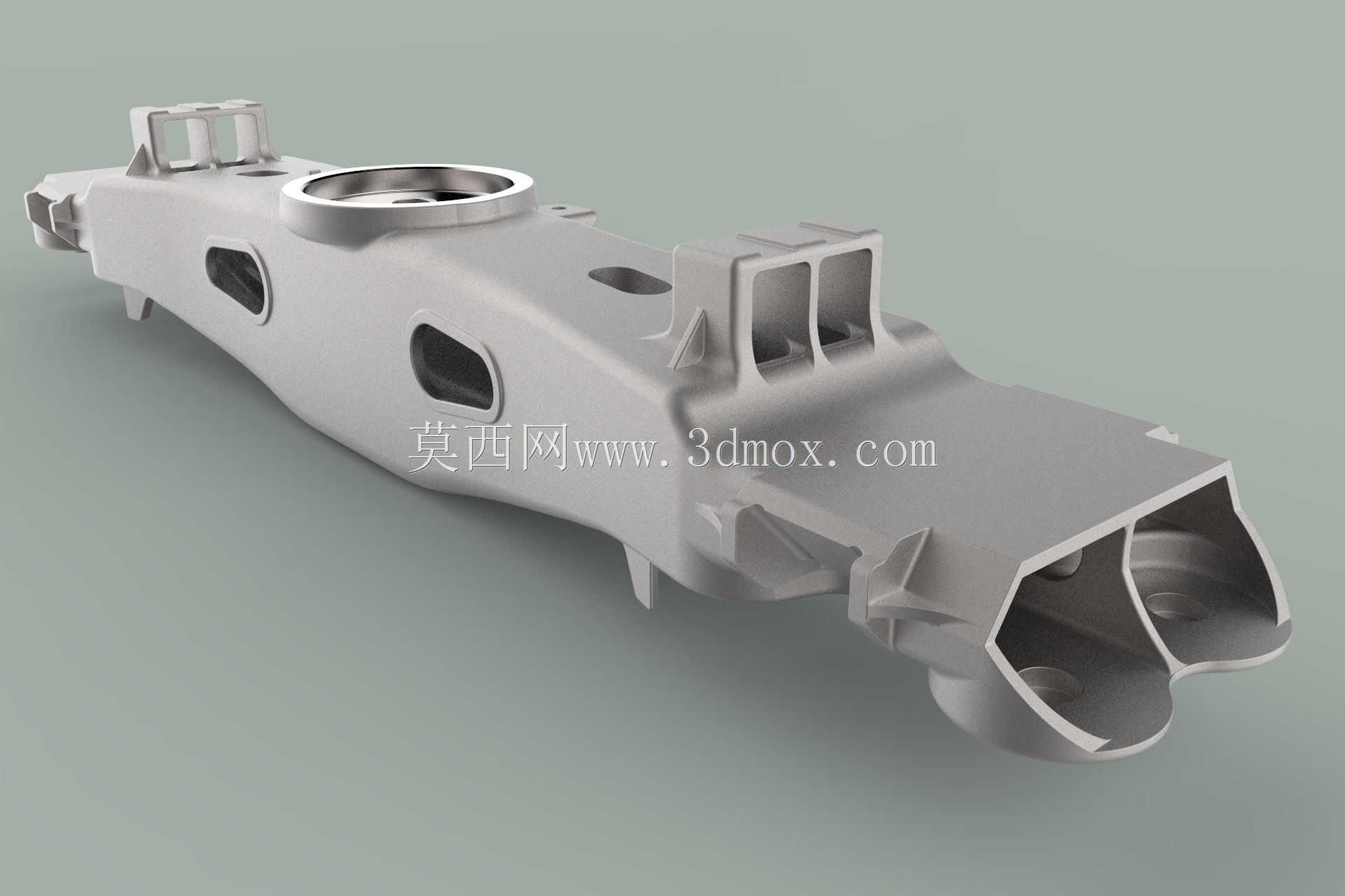

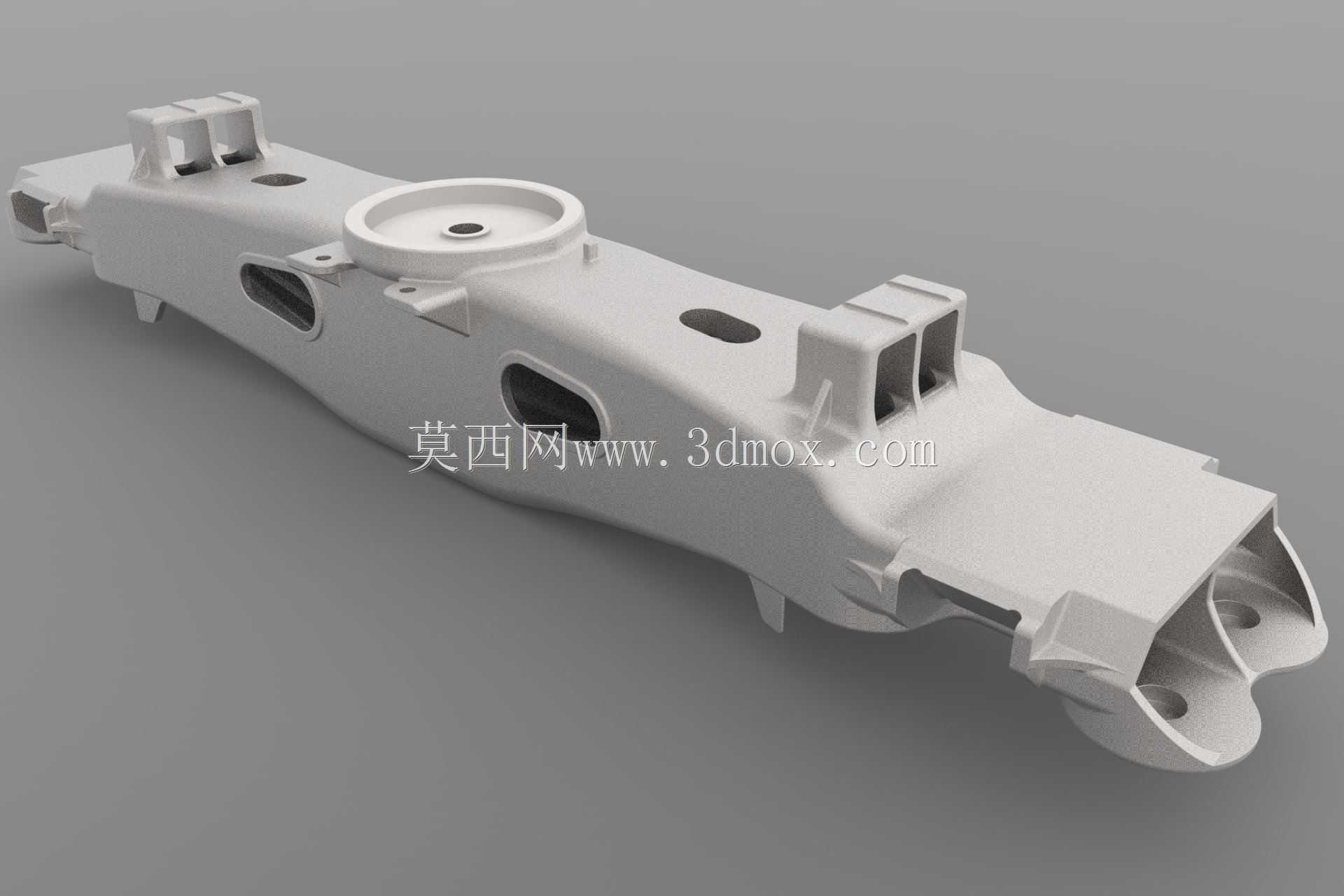

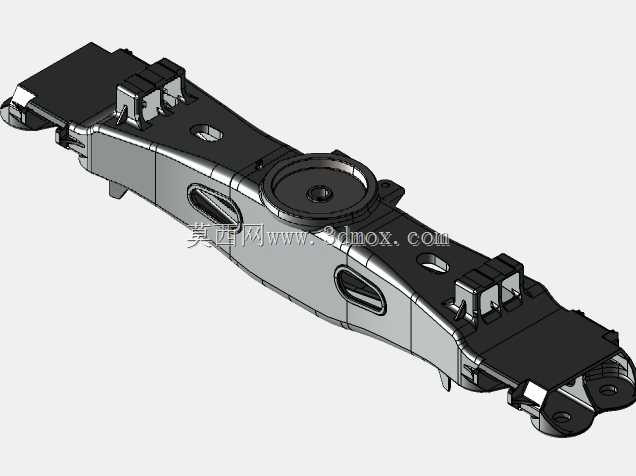

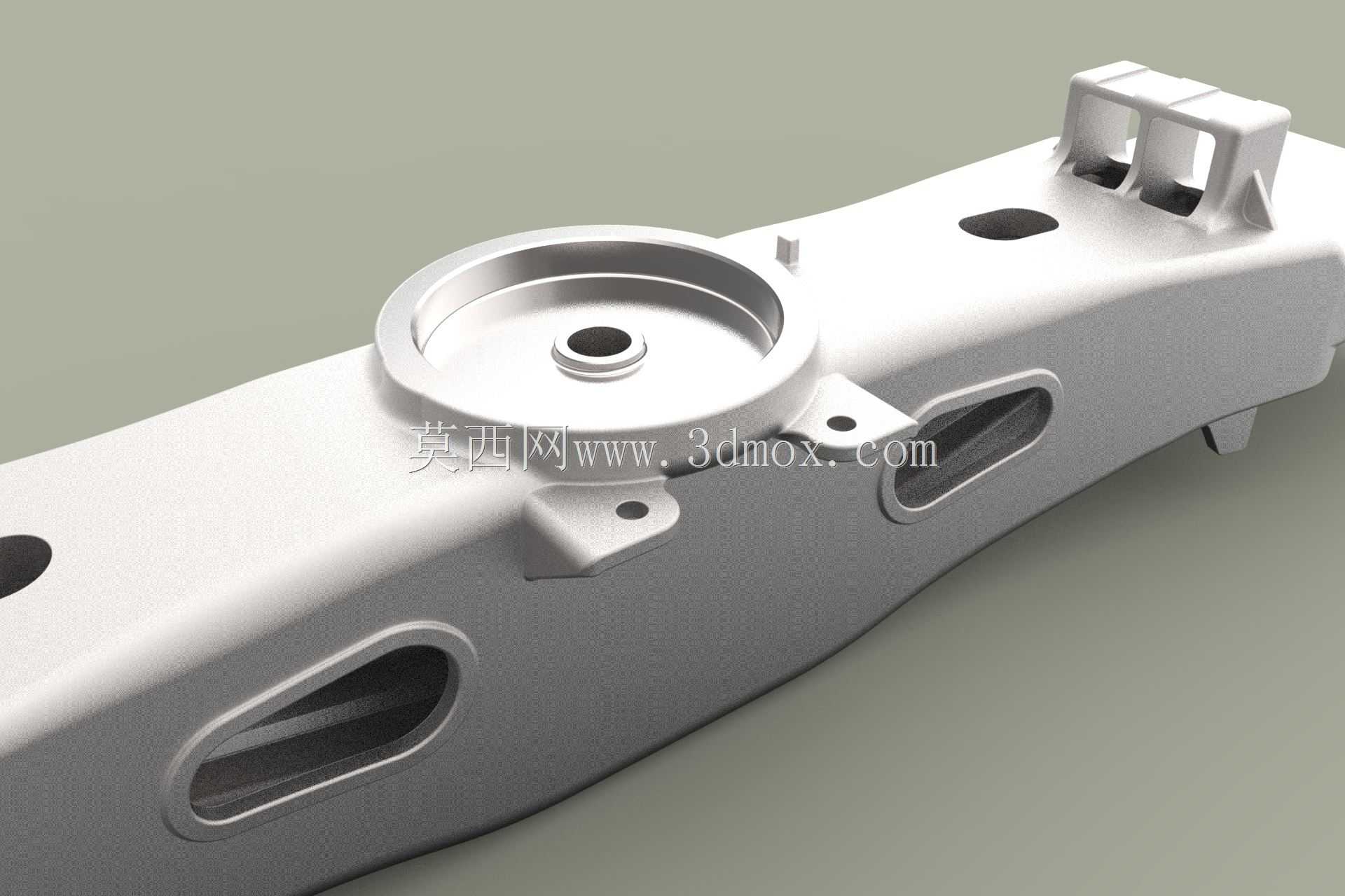

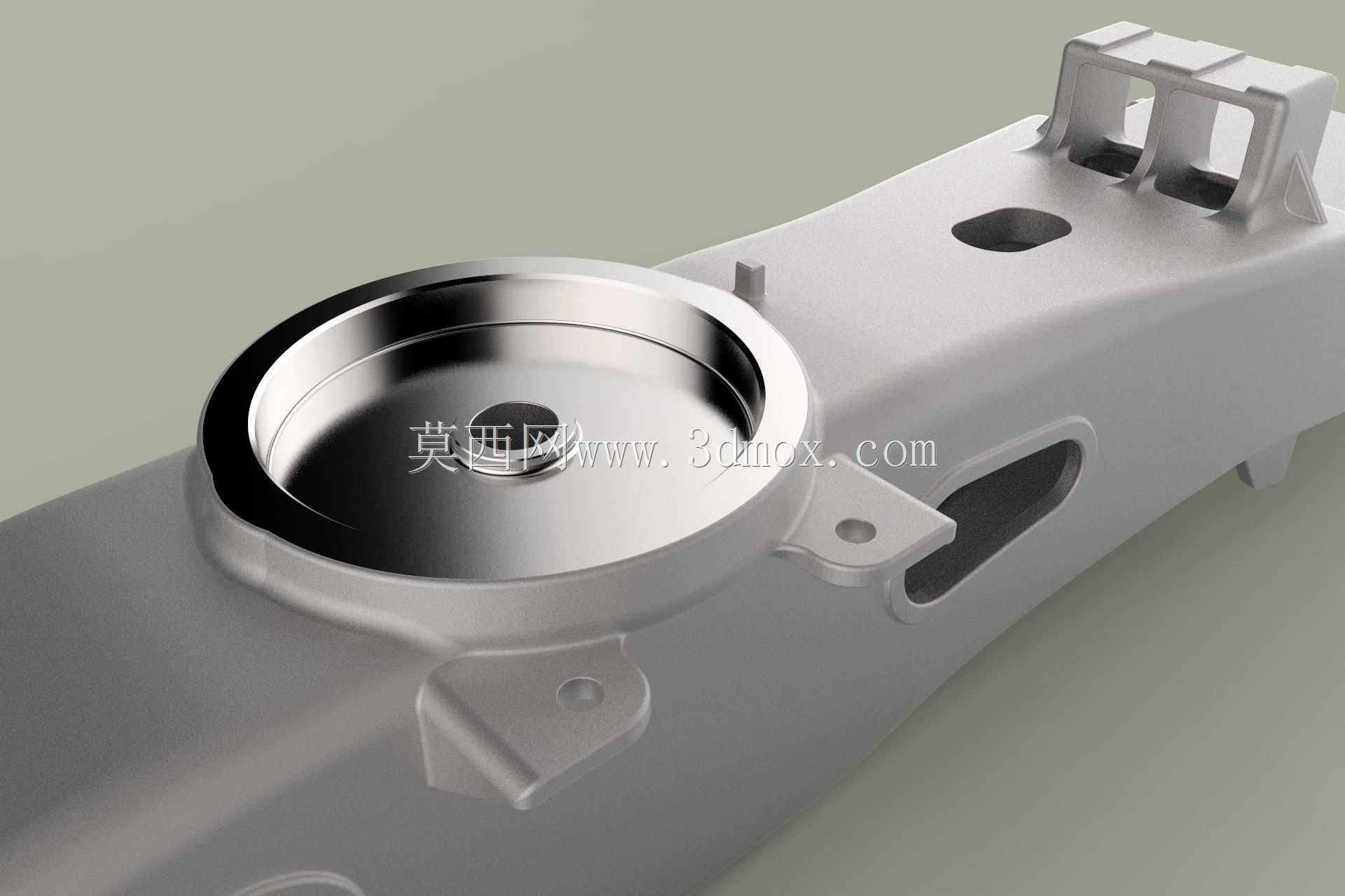

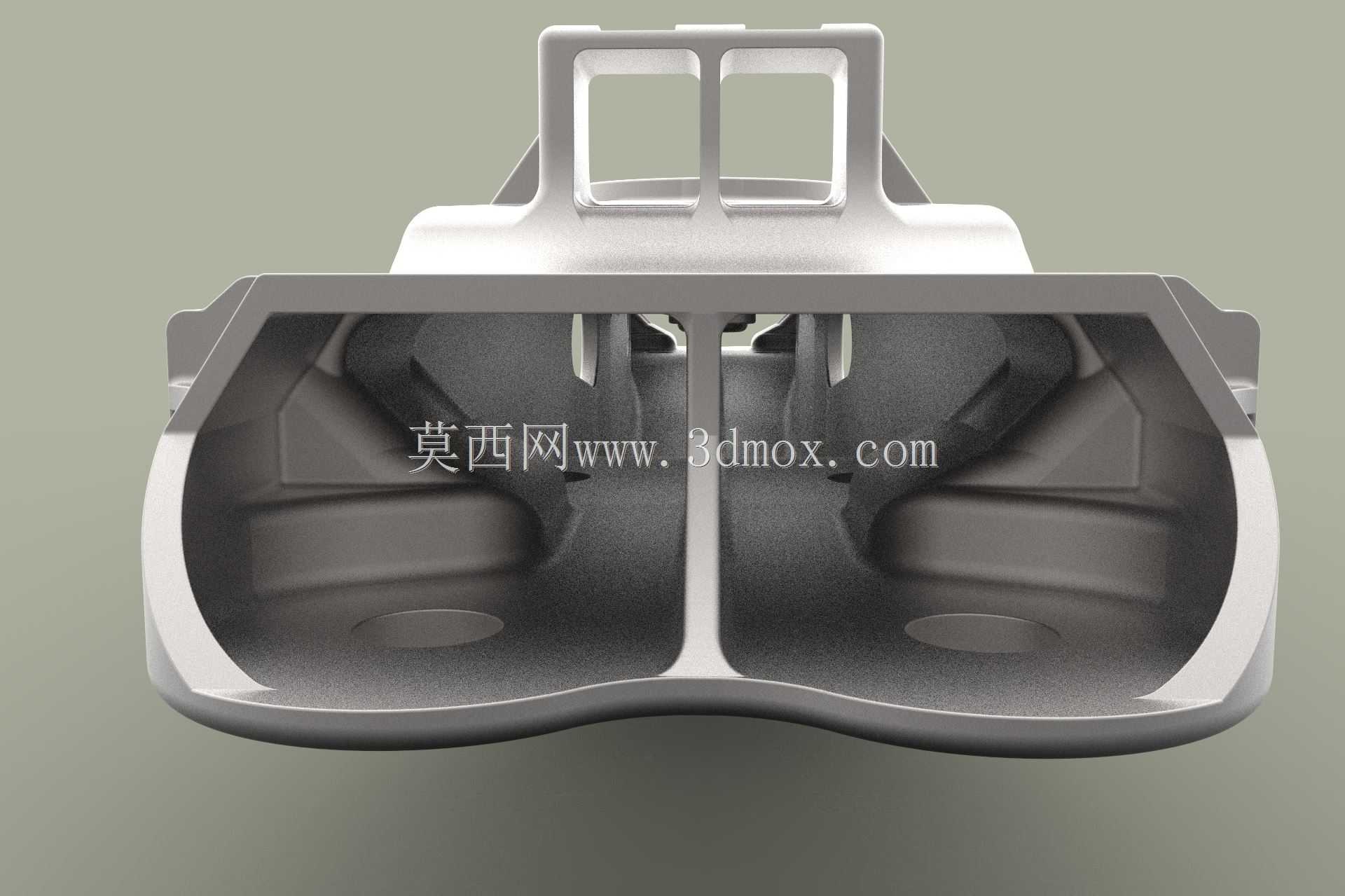

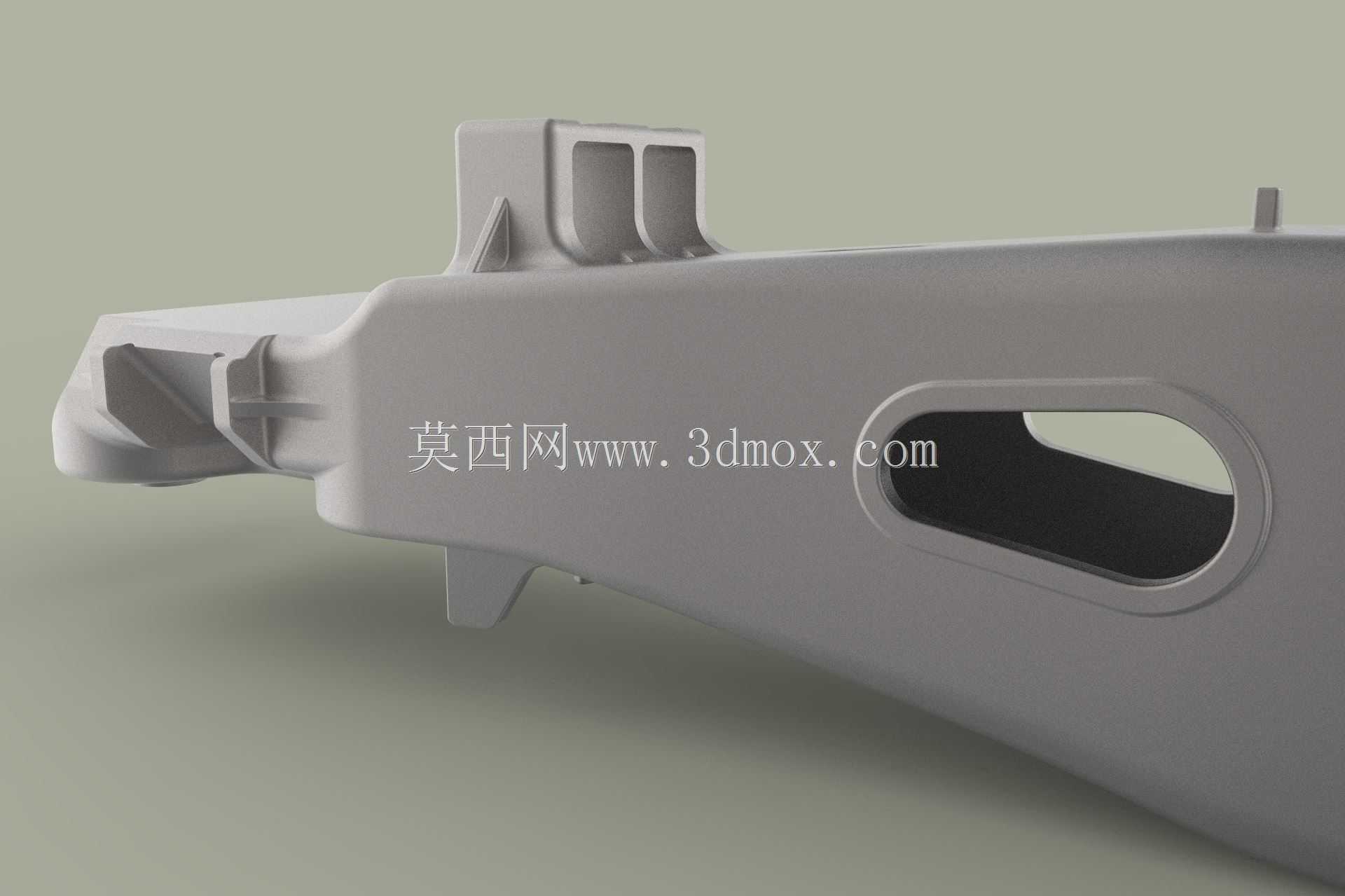

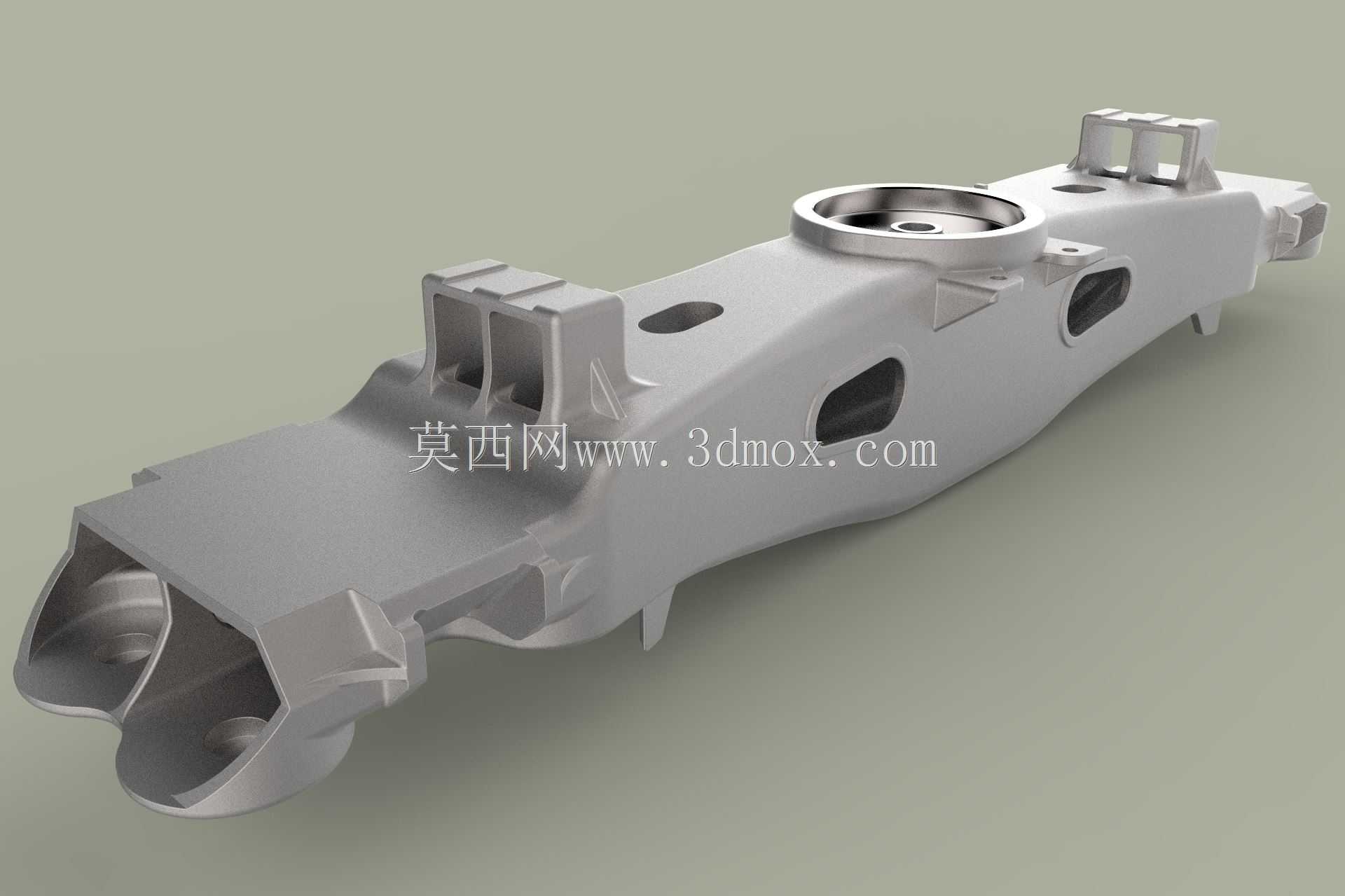

从功能特性来看，该构件采用一体化铸造成型的主体结构，整体为变截面箱型梁设计，在不同受力区域匹配了差异化的壁厚与加强结构：中部大直径环形安装座用于对接中心销结构，实现车身与走行部的回转连接，保证车辆转弯时走行部可相对车身灵活偏转；两端的分叉式承力接口与侧架轴卡精准配合，预留的安装孔位可实现与侧架的刚性锁固，避免运行过程中出现横向窜动；梁体上开设的多个异形减重孔，在不降低整体结构强度的前提下有效削减了构件自重，降低了车辆的簧下质量，提升了运行过程中的减震性能；梁体侧面与上部的凸起加强筋结构，针对性强化了载荷集中区域的结构强度，可有效抵御重载工况下的应力集中问题，避免长期运行出现疲劳裂纹。

在设计思路上，该构件完全围绕重载货运的实际工况展开，整体采用等强度设计理念，根据不同位置的受力大小匹配对应的材料厚度与结构形式，在垂向承重的主受力路径上布置连续的箱型封闭结构，保证载荷传递路径顺畅无突变；在需要与其他部件对接的安装位置，设计了加厚的安装凸台与定位止口，既保证了装配时的定位精度，也避免安装部位因长期受载出现压溃变形。从安装边界来看，该构件的整体长度适配标准货车转向架的侧架间距，两端接口的尺寸与侧架轴卡的安装槽完全匹配，中部中心销座的高度与直径符合通用货车的车身对接标准，梁体下部预留的间隙可满足轮对跳动时的空间需求，不会在车辆运行过程中与轮对、制动部件发生运动干涉，整体结构无需额外改装即可适配多数同吨位级别的重载货车底盘装配需求，可有效降低整车的装配与维护成本。
