四轴铝型材方轨滚珠丝杠数控铣床结构

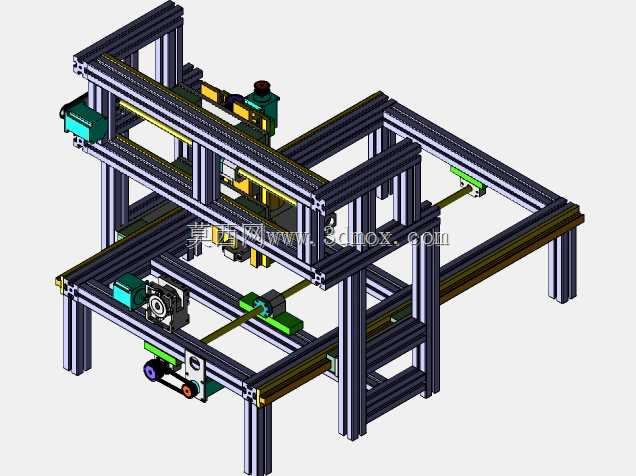

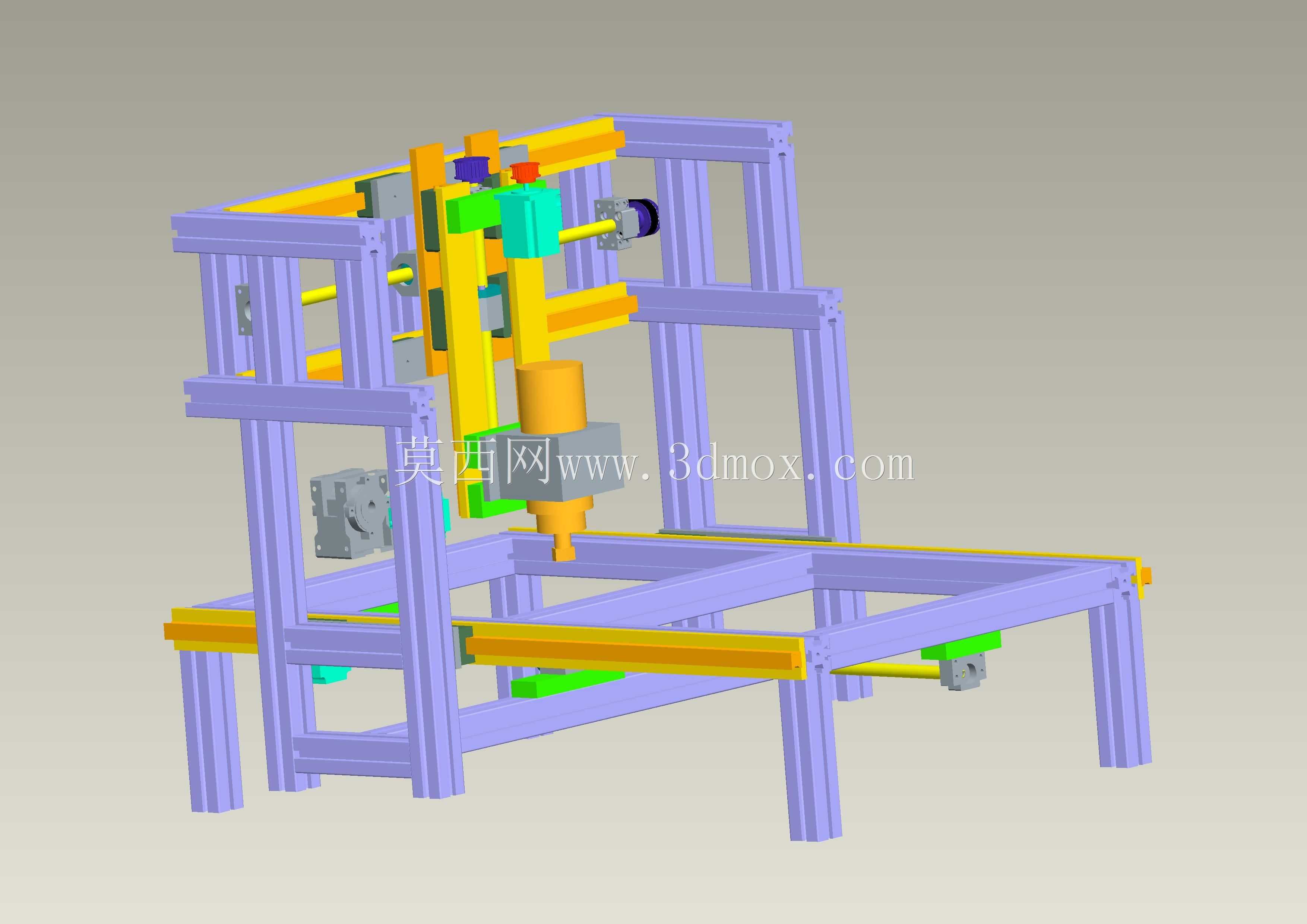

这款四轴数控铣床主要面向小型精密零件加工场景，适配小批量定制加工、教学实训、个人工坊以及小型加工户的日常铣削需求，可覆盖铝件、塑料件、软质金属等多种材质的平面铣削、沟槽加工、复杂曲面成型以及多面一次性装夹加工工序，相比传统三轴铣床，额外配置的第四旋转轴可实现工件的回转分度加工，无需多次拆装重新找正，大幅降低多面加工的装夹误差，提升复杂零件的加工精度与加工效率。设备整体采用工业铝型材搭建主体框架，铝型材的模块化拼接特性让机架的组装调试更加便捷，同时具备足够的结构刚性，可承受铣削加工过程中的常规切削振动，保证加工过程的稳定性。传动系统全线采用HIWIN品牌直线方轨搭配滚珠丝杠结构，直线方轨的负载能力强、运动阻力小、定位精度保持性好，配合滚珠丝杠的高精度传动特性，可实现各轴的平稳精准进给，保证铣削过程中的走刀精度，有效提升加工表面的光洁度与尺寸一致性。设备的主轴部分采用垂直布置结构，可沿立柱实现Z向的上下进给，X轴负责工作台的横向移动，Y轴负责滑座的纵向移动，第四轴可安装在工作台面上实现工件的回转运动，各轴的运动路径经过合理规划，避免了运动过程中的结构干涉，同时预留了足够的加工行程空间，可适配常规尺寸小型零件的加工需求。在安装边界上，设备整体采用落地式布置，底部框架的支撑腿均匀分布，可直接固定在常规水泥地面或者加厚工作台面上，无需额外制作复杂的安装基础，机架外侧预留了电气元件、控制系统的安装位置，可适配开源数控系统或者常规商用数控系统的安装布线，走线槽可沿铝型材的槽道内置布置，让整体外观更加整洁，同时避免加工过程中的切屑、切削液损坏线路。设备的设计充分考虑了低成本搭建与实用性能的平衡，所有结构件均采用标准化的工业配件，后期维护更换配件十分便捷，既可以满足小型加工场景的生产需求，也可作为数控设备教学的实操载体，让使用者清晰掌握数控铣床的传动结构、轴系布局与安装调试逻辑。
