皮带传动高压离心式带式风机结构

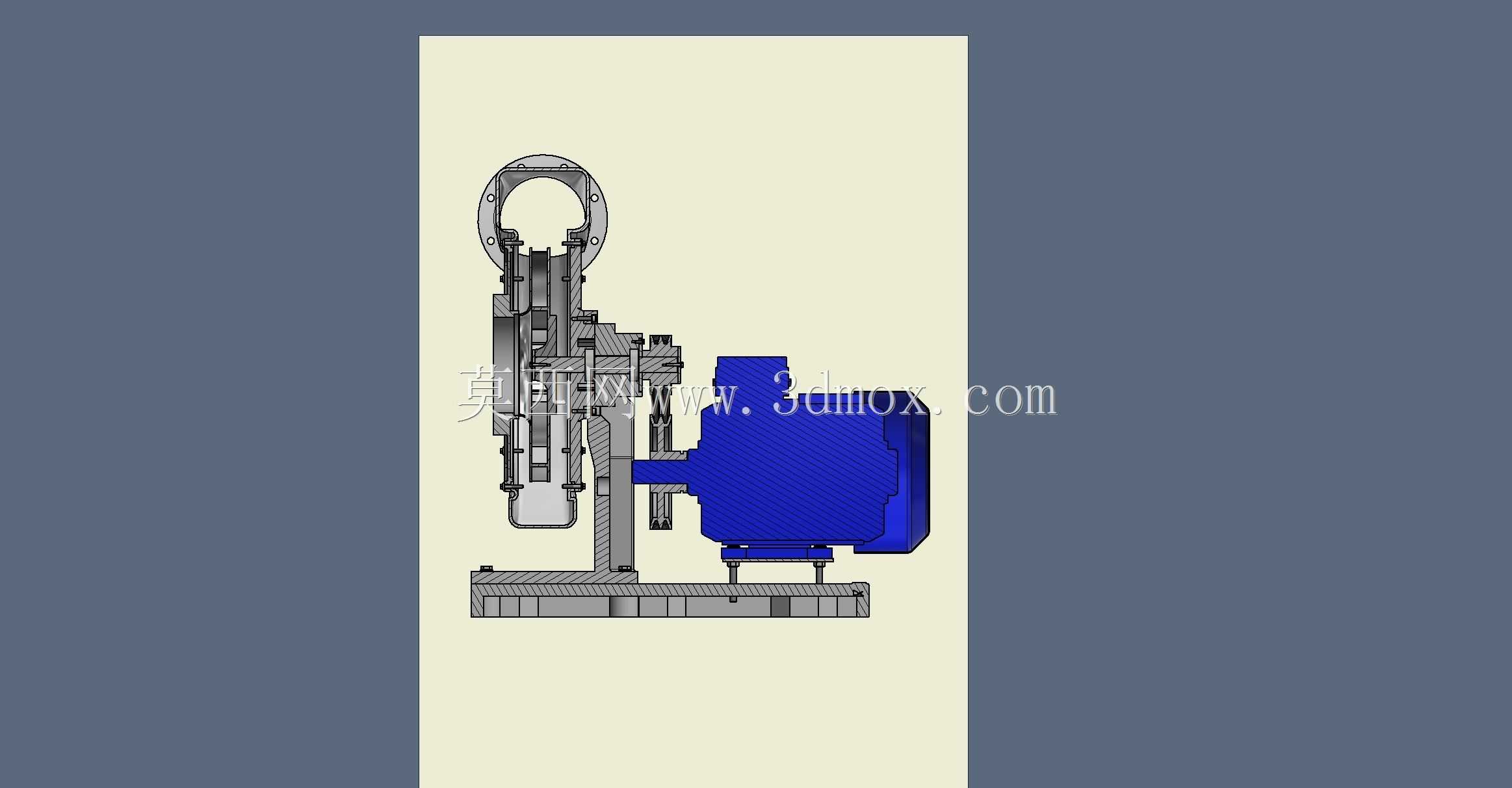

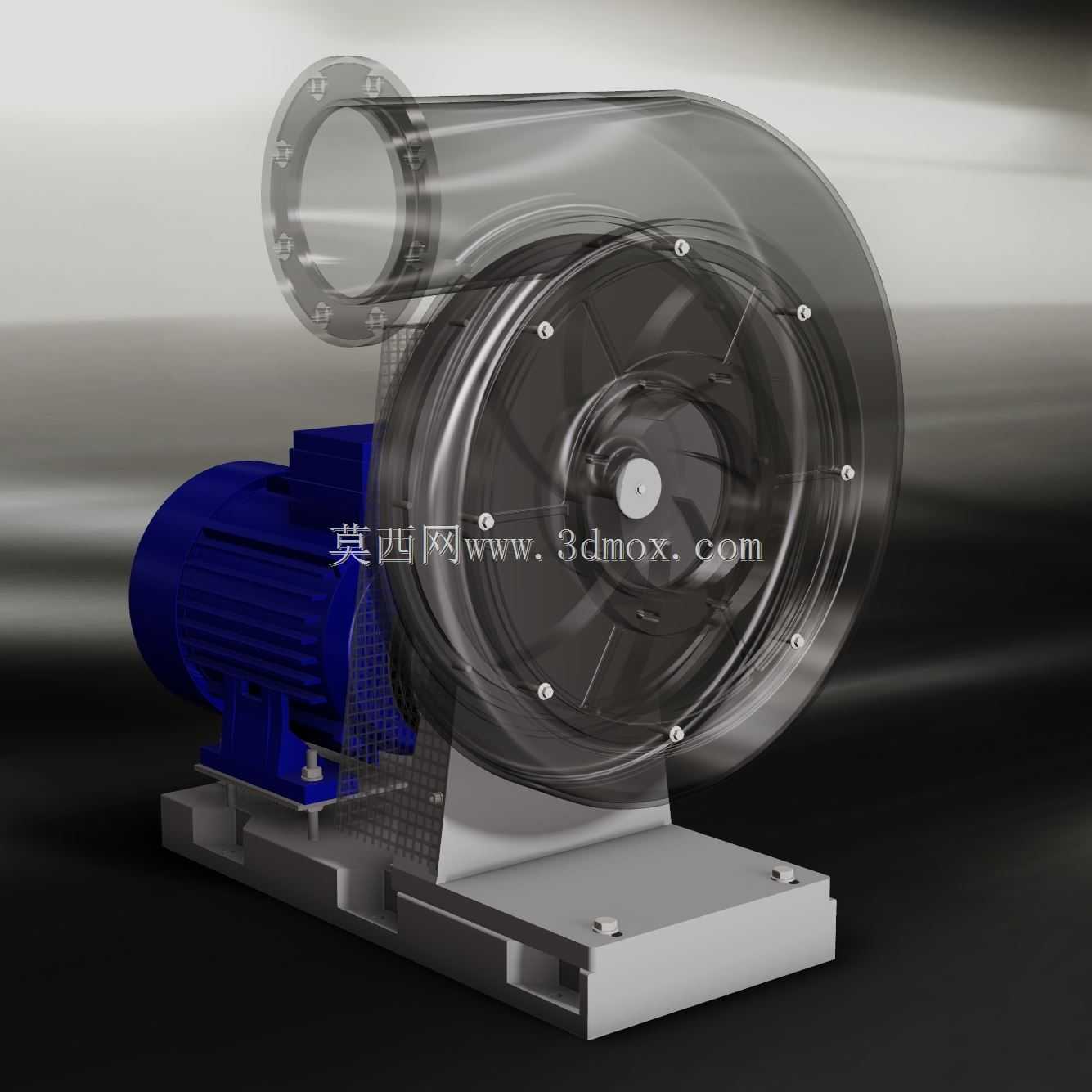

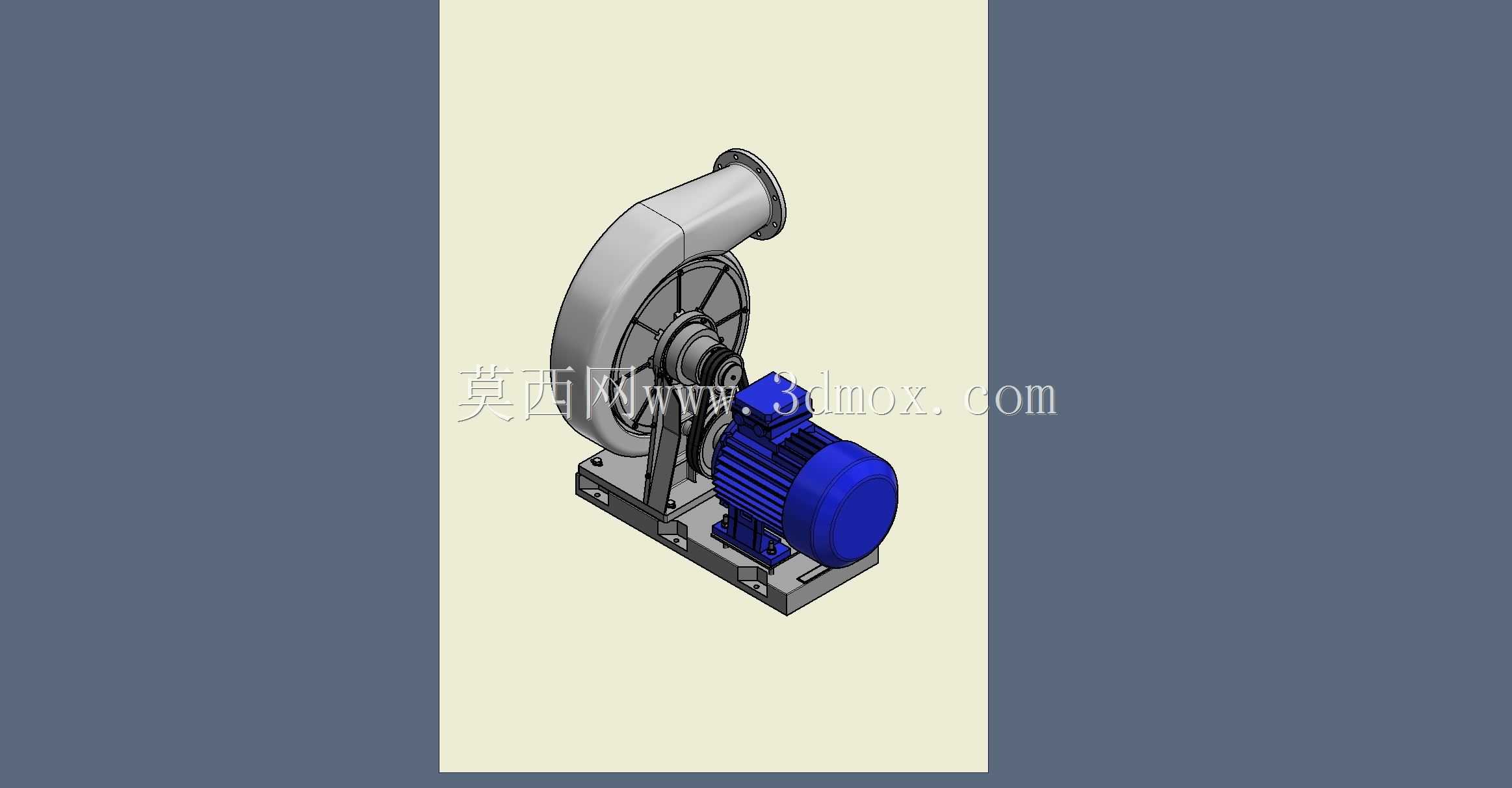

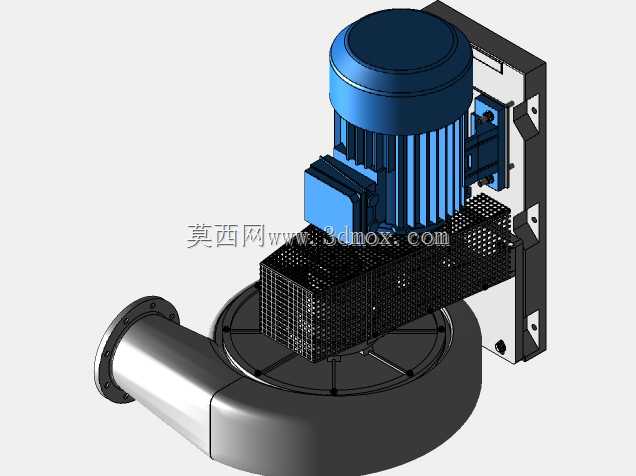

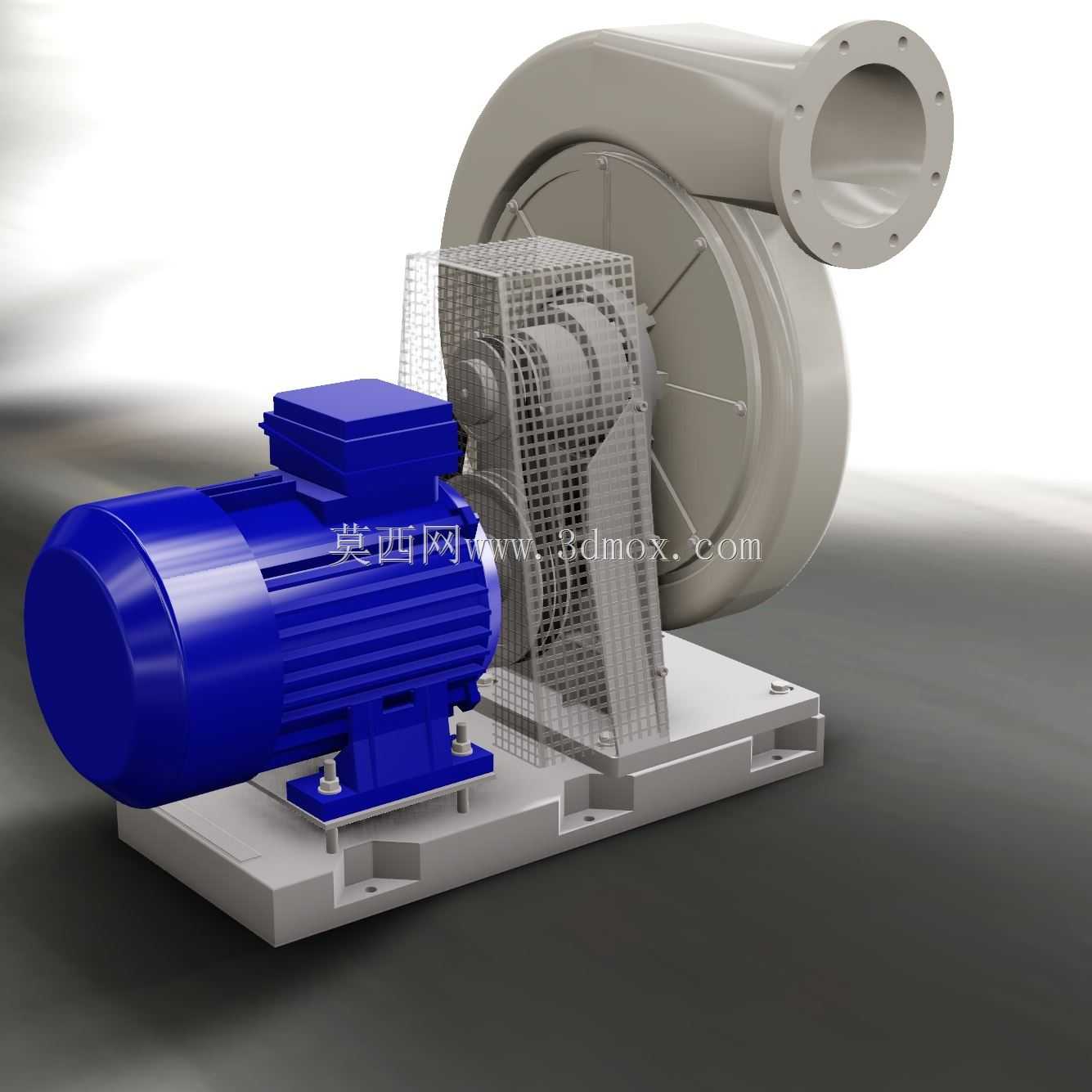

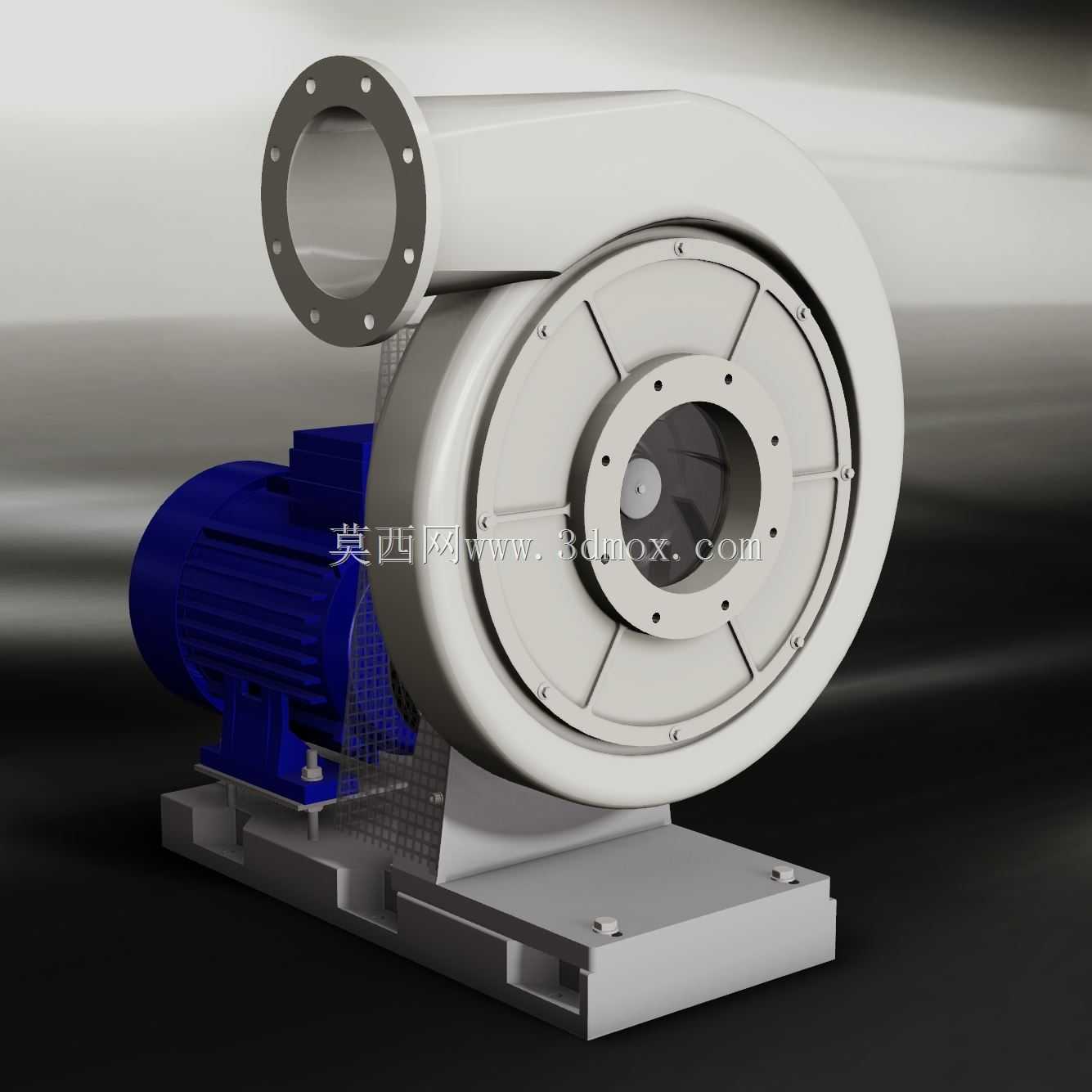

这款带式风机主要面向工业场景中的高压送风、气力输送、工况除尘等需求设计，常见应用于车间除尘系统的风源供给、生产流水线物料气力输送、工业锅炉鼓风引风、设备散热强制通风等场景，能够在高阻力工况下稳定输出风压，保障通风系统的持续运行。设备采用皮带传动结构，将驱动电机与风机主机分隔布置，这种布局一方面可以通过皮带轮的配比灵活调整风机叶轮转速，匹配不同工况下的风量风压需求，另一方面也能避免风机运行过程中产生的振动直接传递到电机端，延长驱动部件的使用寿命，同时皮带传动结构具备一定的过载缓冲能力，在工况出现瞬时负载波动时可以保护电机与叶轮不受冲击损伤。风机主体采用蜗壳式流道设计，蜗壳内壁做顺滑过渡处理，能够有效降低气流在壳体内的紊流损耗，提升风机的运行效率，出风口采用法兰连接结构，可直接对接通风管道，安装时无需额外制作转接构件，降低现场安装的施工难度。驱动端选用标准工业电机搭配防护网罩，皮带传动区域加装金属网格防护罩，既可以保障日常运维时的操作安全，避免异物卷入传动结构，也不会阻挡传动区域的散热，保障皮带与带轮在运行过程中温度处于合理区间。设备整体采用共用底座安装结构，电机与风机主机都固定在同一加工成型的钢制底座上，底座预留有标准安装孔位，安装时只需将底座固定在预制的混凝土基础或钢架平台上即可完成主体固定，大幅减少现场安装的对齐调试工作量。设计过程中充分考虑了运维便利性，电机安装位置设置有调节滑轨，可通过调整螺栓改变电机位置来调整皮带张紧度，日常更换皮带、维护轴承时无需拆解风机主体结构，大幅降低后期运维的时间成本。蜗壳与底座的连接位置做加强筋处理，能够承受风机高速运行时产生的动载荷，避免长期运行出现结构变形，叶轮做动平衡校准，运行时振动幅度控制在工业设备允许范围内，不会对连接的管道结构产生额外振动影响。
