54寸上送风玻璃钢屋顶排风机结构

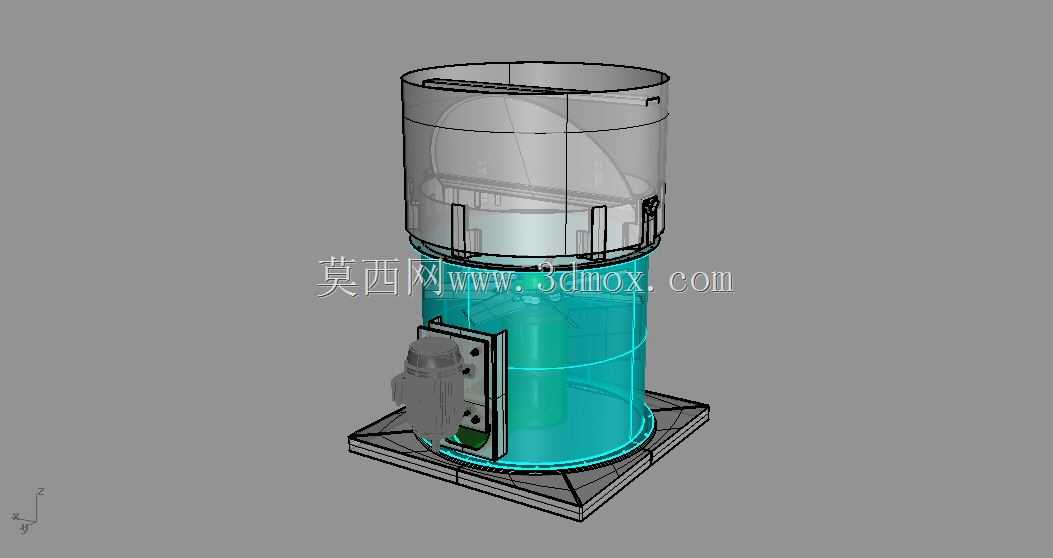

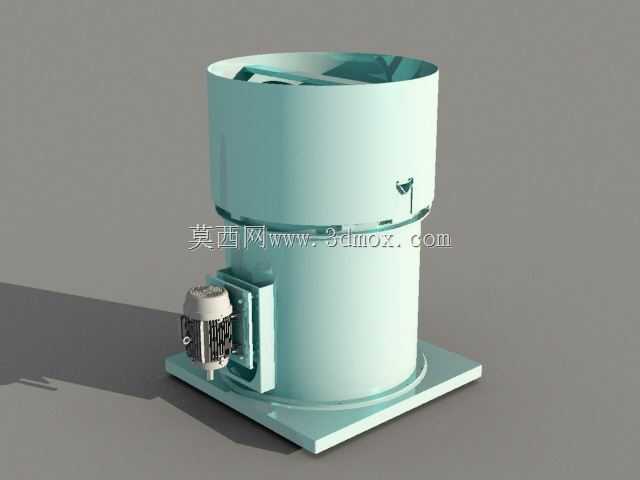

这款上送风屋顶排风机，主要应用于工业厂房、大型商业场馆、电力配套场站等大跨度建筑的屋面排风场景，作为建筑通风系统的核心屋面排风终端，承担着将室内污浊空气、余热余湿、工艺产生的轻度废气直接向上排至室外大气的作用，无需接驳长距离水平排风管道，能够有效降低通风系统的管路阻力，提升整体排风效率，尤其适合层高较高、屋面排风点位分散的大空间建筑使用。设备主体采用全玻璃纤维结构打造，从筒体到安装底座均采用玻璃钢材质一体成型设计，这种材质选择充分考虑了屋面设备长期暴露在户外的使用需求，具备优异的耐候性、抗腐蚀能力，能够抵御酸雨、紫外线、高低温交变等户外恶劣环境的侵蚀，同时玻璃钢材质自重较轻，能够大幅降低屋面的承重荷载，减少建筑结构的加固成本。设备配置54英寸直径的翼型螺旋桨叶轮，翼型叶片的气动外形经过优化设计，在保证大风量排风能力的同时，能够有效降低叶片运行过程中的气动噪声，避免排风设备对建筑周边及室内造成噪声干扰，叶轮与直连驱动电机配合，传动损耗低，运行稳定性强。设备自带带阻缘结构的安装底座，底座采用方形法兰式设计，安装时可直接与屋面预留的排风井道法兰对接，安装边界清晰，底座与筒体衔接处设置有自动阻尼器的风幕结构，当风机停止运行时，阻尼结构能够自动闭合，阻断室外雨水、风沙、倒灌气流通过排风通道进入室内，无需额外加装止回阀部件，简化了屋面排风系统的配套组件。设备的驱动电机侧装于筒体下部的支架结构上，与叶轮腔室做了分隔设计，能够避免排风气流中的水汽、粉尘直接接触电机，延长电机的使用寿命，同时侧装的结构也方便后期运维人员在屋面对电机进行检修保养，无需拆卸风机主体结构。整体筒体采用直筒上出风设计，排风气流沿筒体垂直向上输送，能够将排出的废气送至更高的空气层，避免排出的污浊空气在建筑侧窗、新风口处形成短路回流，保证建筑通风系统的换气效果。
