小型框架式液压压合作业设备结构设计

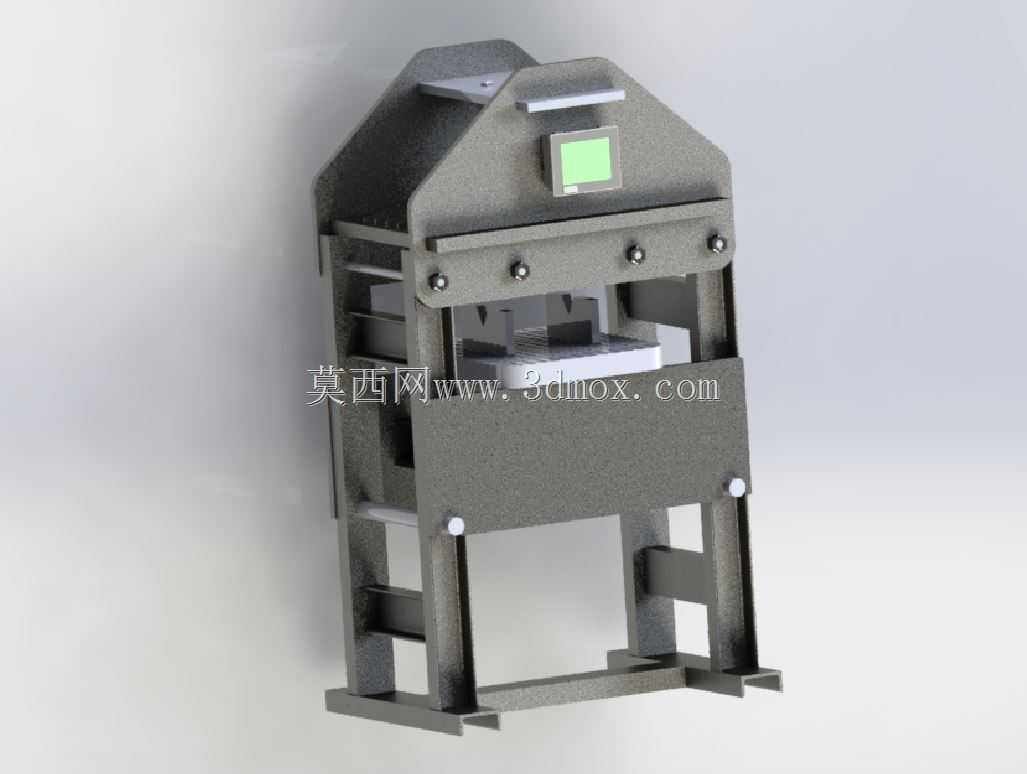

这款框架式液压作业设备，主要面向小型零部件加工、五金件压装、小尺寸板材成型、零部件过盈装配等生产场景，在五金加工、电子元器件组装、小型汽配零件生产、教学实训车间等场景中都能适配使用，可完成小吨位的压装、校直、浅拉伸、压印、铆接等多类作业，相比大型液压设备占地更小，适配小批量多品类的柔性生产需求。设备采用立式开式框架结构，整体以型钢焊接框架作为承载主体，上下横梁与两侧立柱形成稳定的C型受力框架，既保证了压合作业时的结构刚性，又预留了足够的前部操作空间，方便操作人员上下料、调整工件位置，框架底部设置带安装孔的支撑脚，可直接通过膨胀螺栓固定在车间水泥地面或专用工作台上，无需额外做复杂的地基处理，安装边界适配多数小型加工车间的工位布局，整体外形紧凑，宽度可适配常规车间工位的通道尺寸，高度适配普通操作人员站立作业的操作高度，无需额外搭建操作平台。设备的核心作业单元为垂直布置的液压驱动压头，压头配套设置了导向结构，沿两侧立柱的导向面做垂直往复运动，可有效避免压合作业时的偏载问题，保证压合面的受力均匀，压头下方设置可更换的工作台垫板，可根据不同的作业需求更换不同厚度、不同型面的垫板，适配不同尺寸、不同压合要求的工件，避免压头或工作台被工件压伤。设备上部集成了液压控制与操作显示单元，操作面板设置在设备正面上部的可视位置，操作人员站在作业位即可清晰查看设备运行状态，操作按钮的布置符合人体工程学要求，伸手即可完成操作控制。在设计思路上，这款设备优先兼顾了结构刚性与操作便捷性，框架结构通过有限元受力优化，在保证额定压合吨位下结构形变量满足加工精度要求的前提下，尽可能精简了冗余的结构重量，降低设备整体制造成本；同时预留了足够的功能拓展空间，可根据后续使用需求加装安全防护光栅、工件定位夹具、压装力数显单元、行程限位装置等配件，满足不同场景下的定制化作业需求。设备的液压管路沿框架内侧隐蔽布置，既避免了管路外露被工件磕碰损坏的风险，又让设备整体外观整洁规整，日常维护时可通过框架预留的检修口快速完成管路检查、密封件更换等日常保养作业，降低设备的后期维护成本。
