油轮中剖面船体结构展示模型

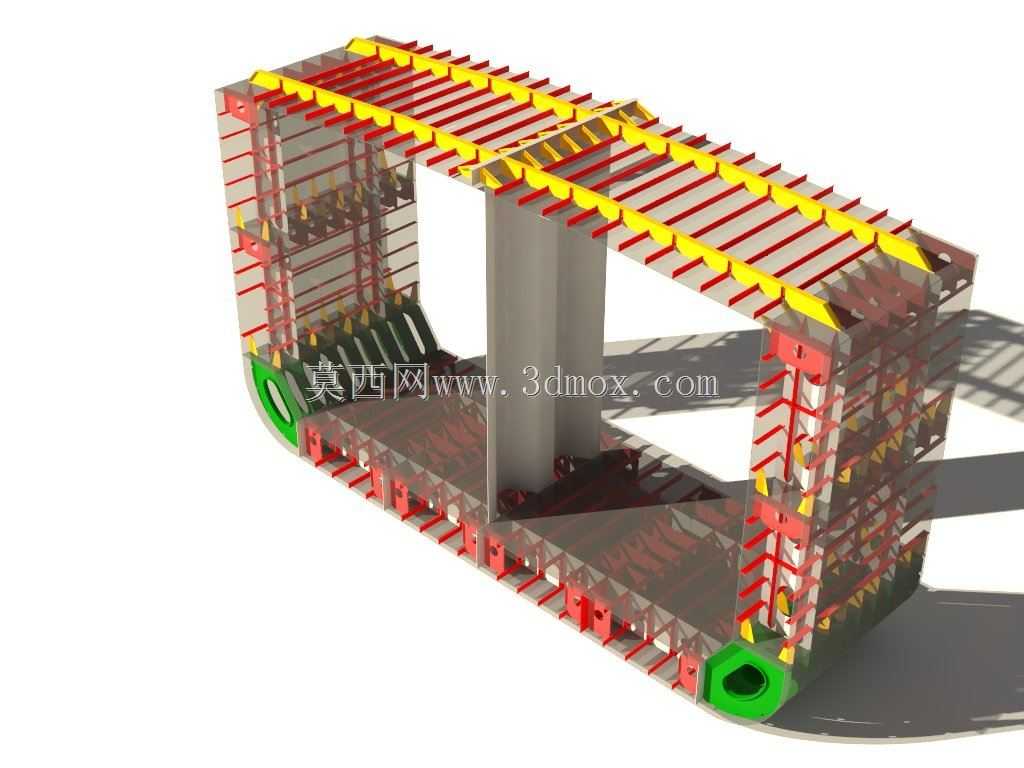

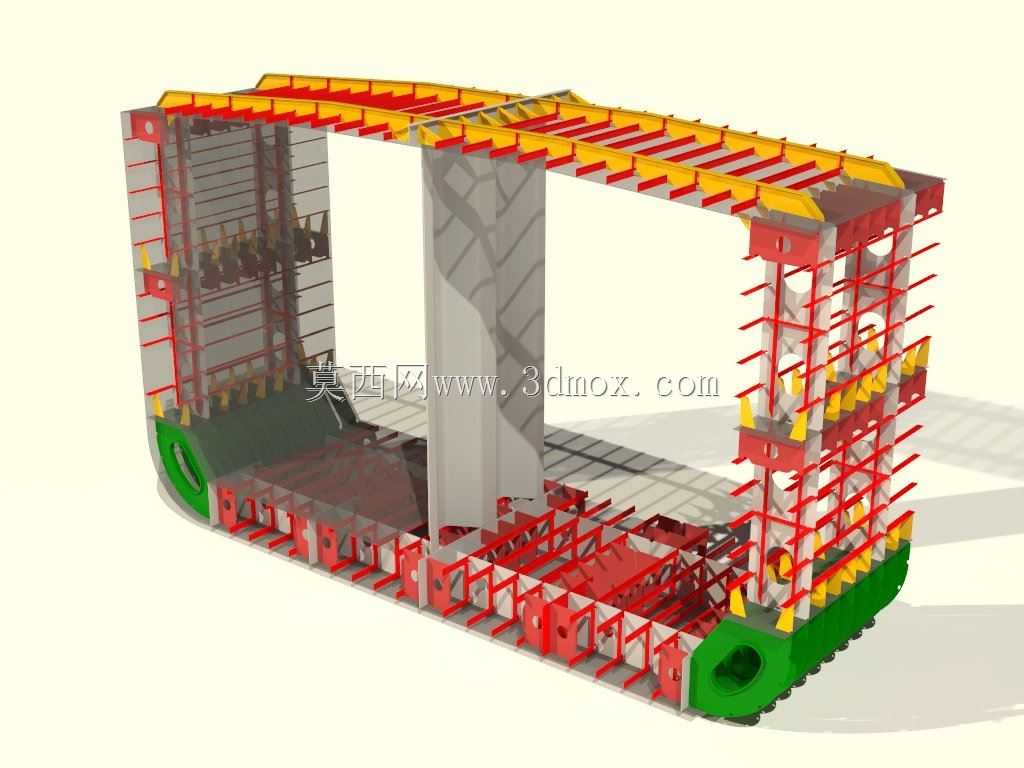

该模型呈现的是油轮中剖面的船体内部构造，主要面向船舶设计教学、船体结构认知、航运企业内部培训以及船舶工程方案研讨等场景使用，能够帮助相关人员直观理解油轮中部舱段的结构组成与受力传递逻辑，无需拆解实船即可清晰掌握船体内部的骨架排布、舱室分隔与构件连接方式。在实际航运作业中，油轮中部舱段是承担货油装载、传递总纵弯曲应力的核心区域，该剖面模型完整还原了该区域的双层底结构、纵骨排布、横向强框架、中纵舱壁以及甲板骨架的实际布局，能够清晰展示不同构件在船体受力、货油围护、抗沉保障方面的实际作用。从功能特性来看，模型清晰区分了不同功能的船体构件：底部绿色区域为双层底结构，是船体承担总纵强度、保障搁浅安全性的核心部分，同时双层底空间可作为压载水舱调整船舶浮态；红色构件为船体的纵骨与横向强框架，纵骨沿船长方向排布，承担总纵弯曲产生的拉压应力，横向强框架则沿船宽方向设置，为纵骨提供支撑点，同时传递横向载荷，保障船体横截面的刚度；灰色竖向构件为中纵舱壁，将中部货油舱分隔为左右两个独立舱室，既可以减少货油在舱内的晃荡冲击，也能在单舱破损时提升船舶剩余浮力，保障航行安全；顶部红黄相间的构件为甲板骨架与甲板板，承担甲板载荷同时参与总纵强度传递。设计思路上，该模型严格遵循船舶入级规范的结构布置要求，按照实船的结构逻辑等比例还原，没有做简化省略，所有骨材的间距、强框架的布置位置、舱壁的连接形式都符合中型油轮的常规设计逻辑，能够准确反映实船的结构受力路径。外形尺寸方面，该模型对应实船垂线间长116m，型宽18.4m，型深10.2m，设计吃水8.2m，方形系数0.75，完整呈现了中部平行中体区域的舱段结构，安装摆放时仅需预留足够的展示空间，无需额外的配套安装结构，可直接用于结构展示与教学讲解。
