移动式小型施工物料卷扬输送设备

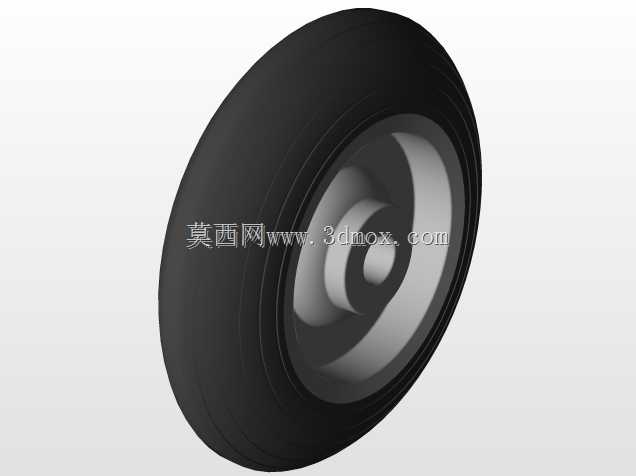

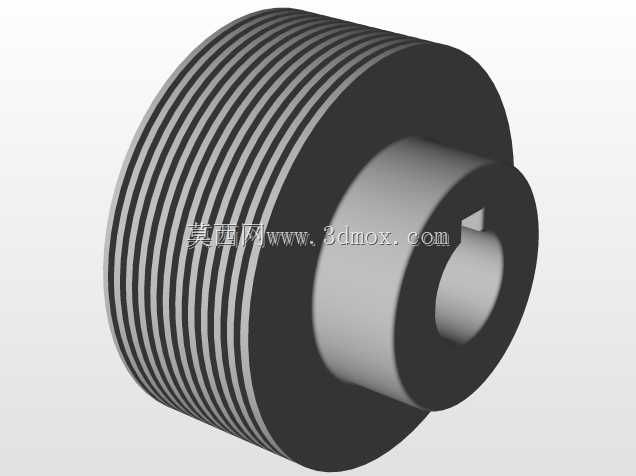

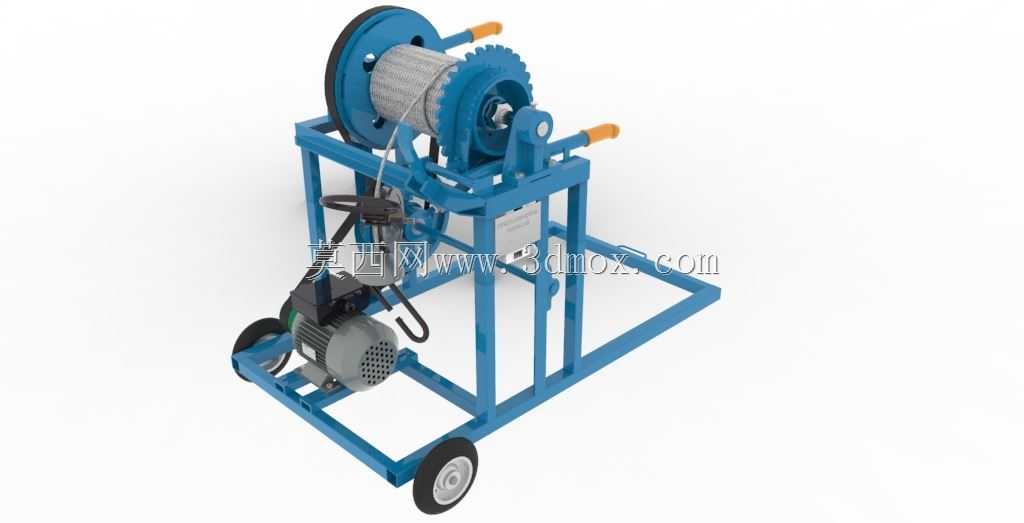

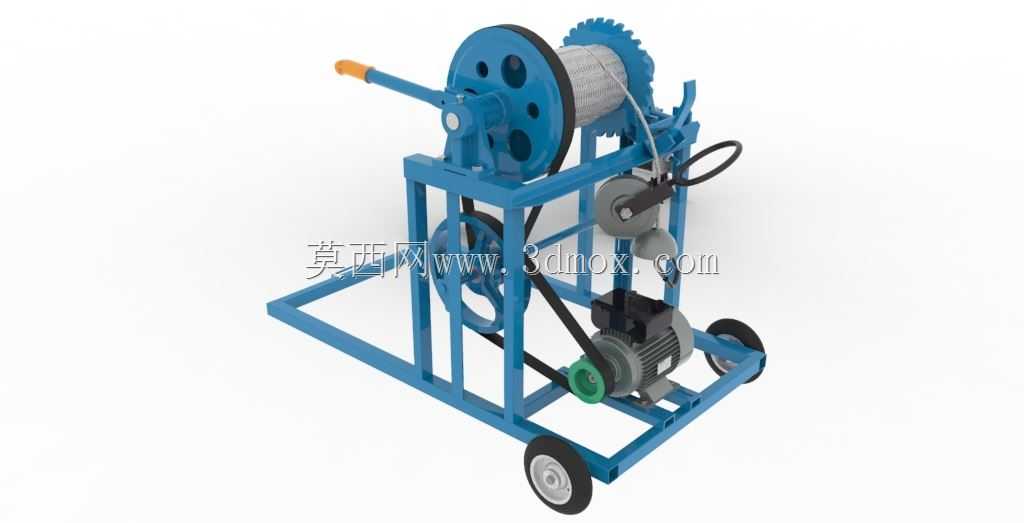

这款移动式卷扬输送设备主要面向建筑施工场景中的垂直物料转运需求，适配低层建筑施工、外墙作业、小型工程装修等场景下的建材、工具、辅料垂直输送作业，可在100米作业范围内完成3千瓦功率对应的额定载荷提升，替代传统人工攀爬搬运的低效作业模式，降低施工人员高空负重攀爬的安全风险，尤其适合场地受限、无法安装大型施工升降梯的零散施工点位使用。设备整体采用框架式结构设计，底部配置两个实心脚轮与支撑底架，兼顾移动转场的便捷性与作业时的放置稳定性，单人即可推动设备在施工场地内完成点位转移，到达作业位置后可通过底架的支撑结构分散承重，避免提升作业时设备发生侧翻。核心提升机构采用卷筒缠绕钢丝绳的传动结构，卷筒侧边配置大模数传动齿轮，配合减速机构将电机输出的高转速低扭矩转化为提升作业需要的低转速大扭矩，卷筒旁设置的手动操作手柄可在断电或应急状态下完成手动收放绳操作，设备中部配置的操作手轮可控制钢丝绳的导向与锁止，配合棘轮止退结构可在任意提升高度实现载荷锁止，防止物料意外下坠。驱动电机安装在框架下部位置，通过带传动结构连接减速齿轮组，低位布置的电机可有效降低设备整体重心，进一步提升作业稳定性，框架上部预留的安装位可适配不同规格的钢丝绳导向架，可根据现场作业高度调整钢丝绳出绳角度，适配不同的作业面安装需求。设计过程中充分考虑施工现场的复杂工况，整体框架采用标准型钢焊接成型，结构强度可满足额定载荷下的长期反复提升作业需求，所有传动部件均预留足够的维护操作空间，日常检修时无需完全拆解框架即可完成齿轮润滑、钢丝绳更换、电机维护等常规操作。设备整体外形紧凑，宽度控制在常规施工通道可通行的尺寸范围内，无需额外拆解即可通过施工电梯、楼道门等常规通道，转场时可将操作手柄折叠收放，减少设备整体占用空间，适配狭小施工场地的摆放与使用需求。
