内螺纹连接手动球阀结构设计

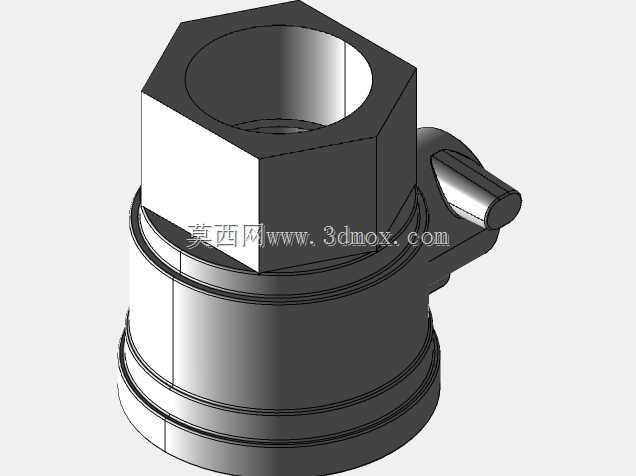

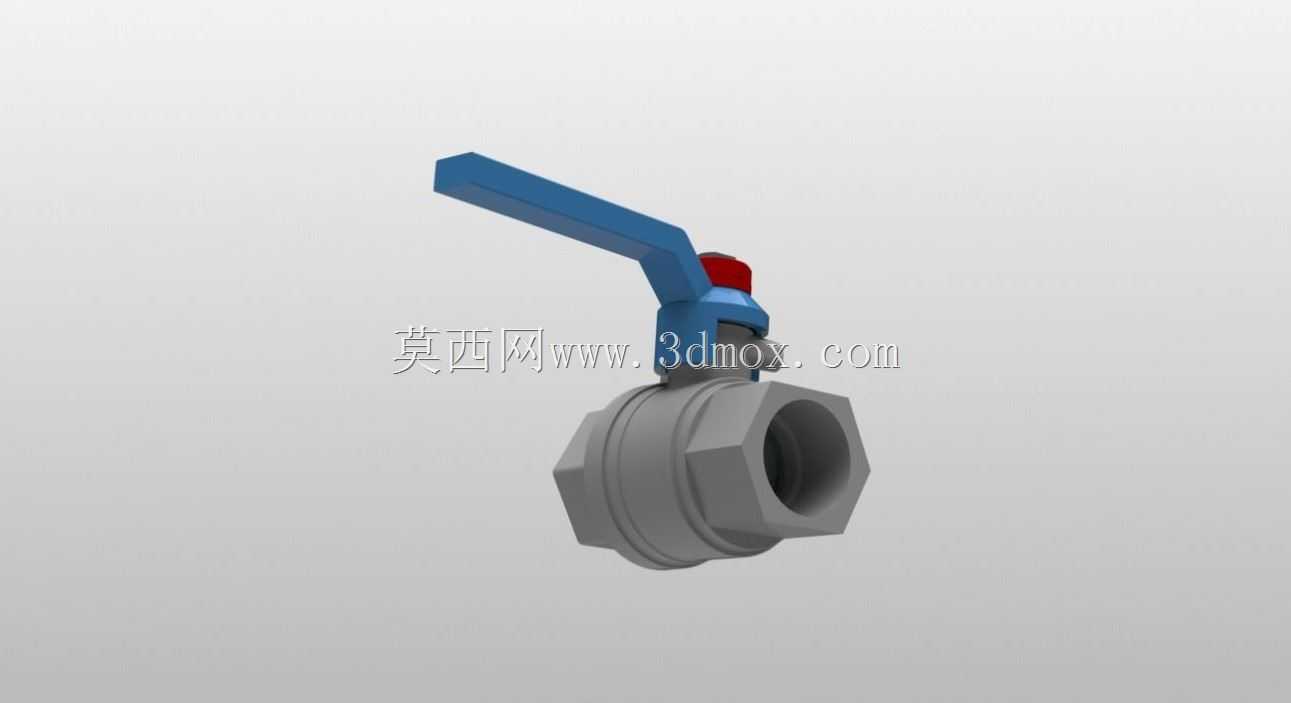

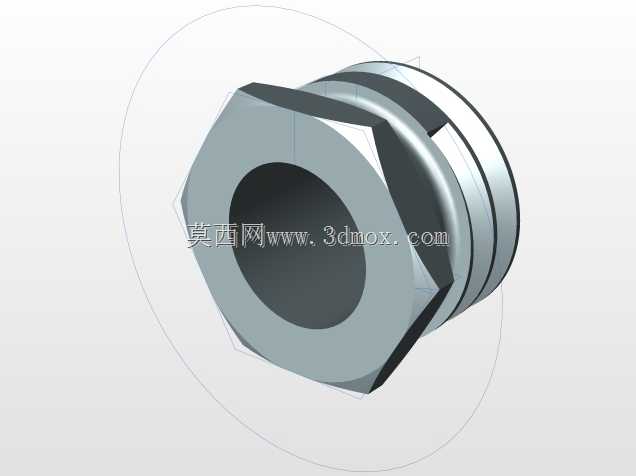

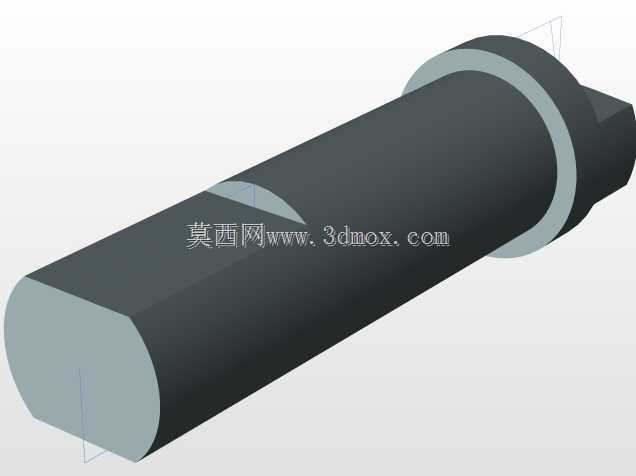

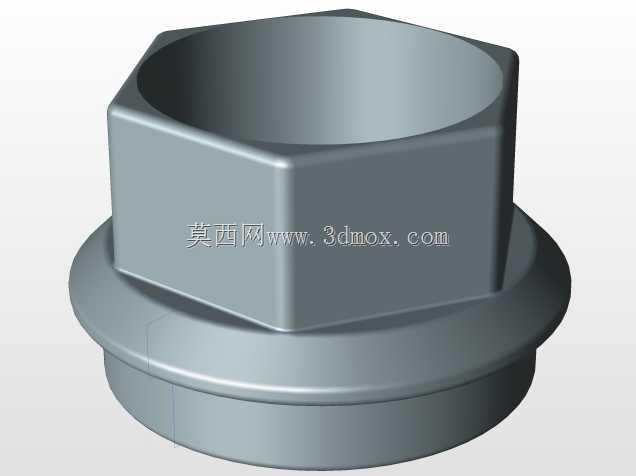

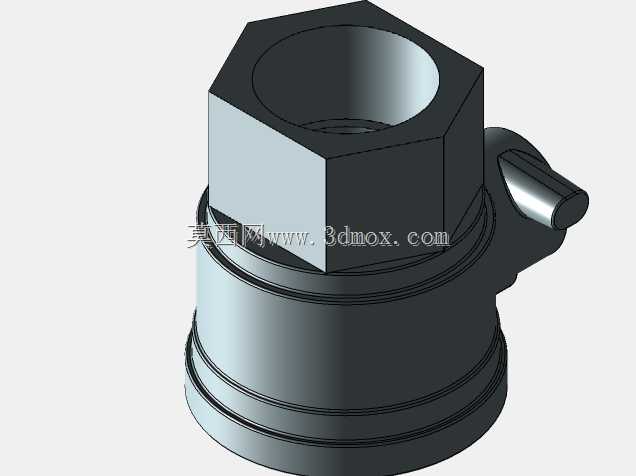

这款手动球阀主要面向民用给排水、小型工业流体输送、暖通空调循环管路、低压气动系统等场景使用，核心作用是在管路系统中实现介质通断的快速控制，相比闸阀、截止阀，它的开关行程更短，操作力矩更小，密封性能更稳定，在需要频繁启闭的管路节点中应用十分广泛。从功能特性来看，这款球阀采用浮动式球芯结构，球芯与两侧PTFE密封座紧密贴合，当手柄转动90度时，球芯的通孔完全对齐或垂直于管路通道，即可实现全开或全关状态，全开状态下介质流道完全通畅，流阻几乎与等径直管一致，不会造成明显的压力损失，也不容易滞留介质杂质，适合输送水、压缩空气、轻质油品、低压蒸汽等多种洁净或低粘度介质。设计过程中充分考虑了手动操作的实用性，手柄采用加长杠杆式结构，表面做了防滑的弯折造型，操作人员无需借助额外工具，徒手即可完成开关操作，手柄顶端的红色指示块可以直观反馈阀门的开关状态，当手柄与管路平行时为全开，垂直时为全关，避免现场操作出现误判。阀体采用两片式内螺纹连接结构，两端的内螺纹接口符合常规管路连接标准，安装时无需焊接法兰，直接与同规格的外螺纹管路旋合即可，安装边界紧凑，不需要预留过大的操作空间，适合在空间局促的设备内部管路、家装水路分支等场景安装。整体外形采用对称式结构设计，阀体中部的六角造型方便安装时使用扳手夹持固定，避免旋紧管路时阀体跟转损坏密封件，球芯与阀体之间的密封座预留了均匀的压缩量，长期使用出现轻微磨损后可以通过阀体连接螺栓的预紧力补偿密封间隙，延长阀门的整体使用寿命，同时整体结构没有复杂的异形曲面，加工工艺性好，适合批量铸造成型后做简单的机加工即可完成生产，制造成本可控，能够满足中小通径低压管路的通用截断需求。
