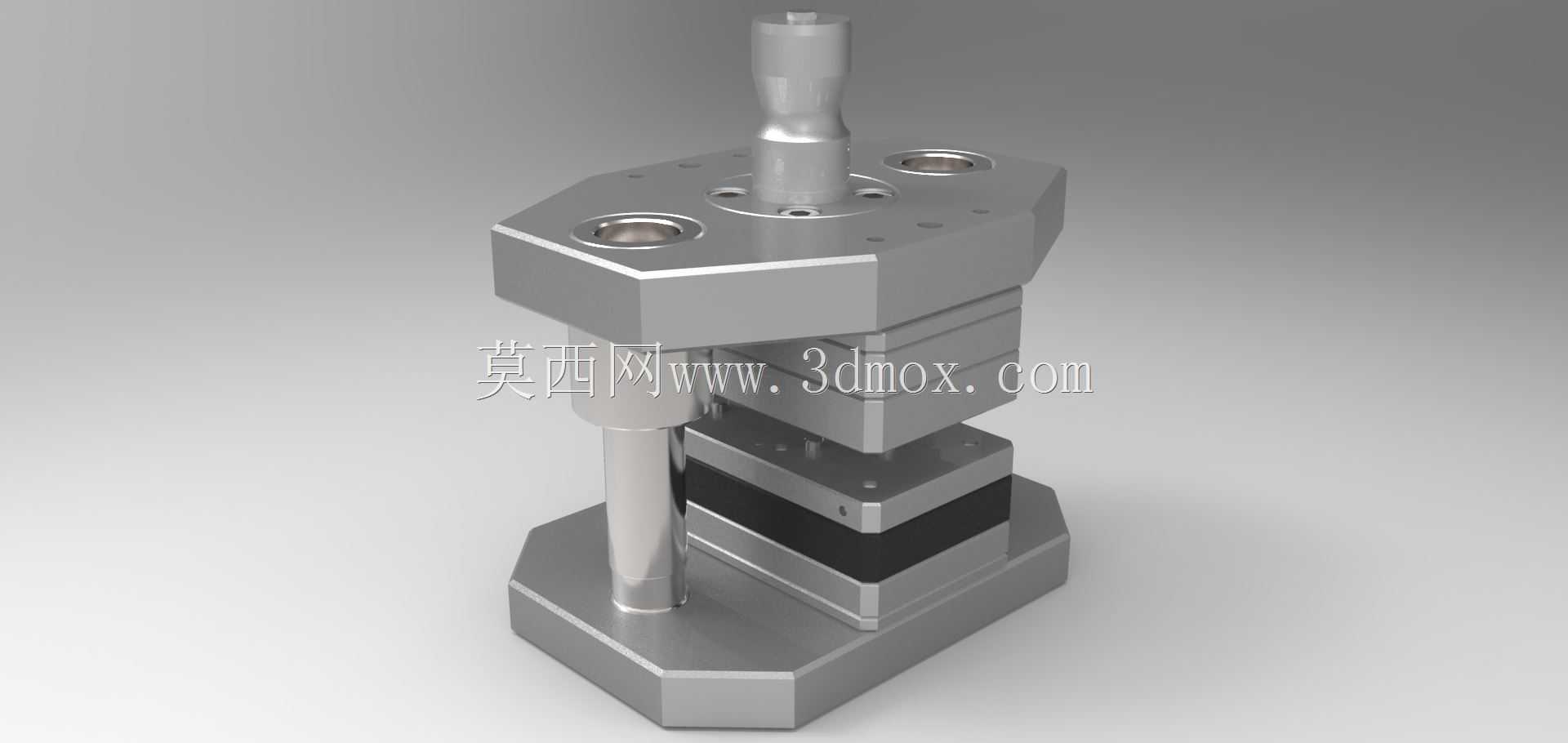

卡罗尔式渐进冲孔冲压模具结构设计

这款冲孔冲压模具主要应用于五金零部件的批量冲孔加工场景，覆盖家电五金、汽车小五金、通用五金配件等多个制造领域的冲压工序，可适配常规机械式压力机完成板料的连续冲孔作业，能够在单次冲压行程内完成多工位的同步冲孔加工，有效提升小尺寸多孔五金件的生产效率，降低多工序反复定位带来的尺寸误差。从实际用途来看，该模具针对薄金属板料的多孔位冲裁需求设计，可完成不同孔径、不同排布位置的通孔冲制，冲裁后的孔位边缘毛刺小、形位公差稳定，能够满足后续装配、铆接等工序的精度要求，无需额外进行孔位的二次修边加工。在功能特性上，该模具采用多工位渐进式排布结构，上模部分集成了多组不同规格的冲头组件，搭配下模对应的凹模镶块，可在板料的逐步送进过程中依次完成各孔位的冲裁动作，模架配备了精准的导柱导套导向结构，能够保证上下模合模时的对位精度，避免冲头与凹模发生偏磨、啃模的问题，同时设置了弹性卸料结构，冲裁完成后可将卡滞在冲头上的板料顺利脱出，保证连续送料的顺畅性。设计思路上，这款模具采用了卡罗尔式的模架布局，将冲裁工位按照冲孔顺序依次排布，兼顾了模具的结构强度与维护便利性，易损耗的冲头、凹模镶块均采用快换式结构设计，当冲头出现磨损、崩刃时可快速完成更换，无需整体拆解模架，有效缩短设备停机维护的时间；同时在模具的进料端设置了定位挡料结构，能够对送进的板料进行精准限位，保证每一次冲压的孔位位置一致性。从外形尺寸与安装边界来看，该模架整体采用矩形布局，上下模座的安装孔位适配常规开式压力机的工作台面尺寸，模架闭合高度、开模行程均匹配普通中小吨位压力机的参数范围，无需对现有冲压设备进行额外改造即可完成安装调试，模具的整体外轮廓无突出的尖锐结构，安装时可通过压板直接固定在压力机工作台面上，送料方向的进出料空间预留充足，可搭配手动送料或者简易自动送料机构完成连续生产作业。
