多瓣式挖掘机桔皮抓斗结构设计

这款多瓣式桔皮抓斗是挖掘机配套的核心作业属具，主要适配于废钢回收场、城市建筑垃圾清运站点、矿山散料堆放区、港口散杂货装卸泊位等复杂作业场景，可高效完成不规则废钢块、破碎混凝土块、生活垃圾、矿石碎料、废旧金属构件等难抓取散状、异形物料的装卸、堆垛、转运作业，相比传统两瓣挖斗，对不规则物料的包裹抓取能力提升显著，能有效减少作业过程中的物料散落问题，大幅降低散料转运的二次清理成本。

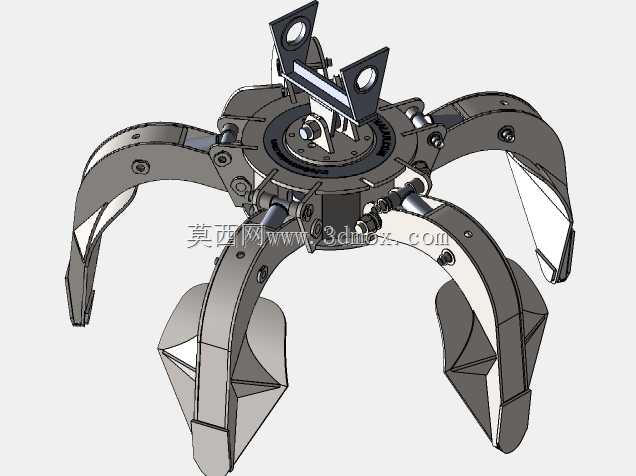

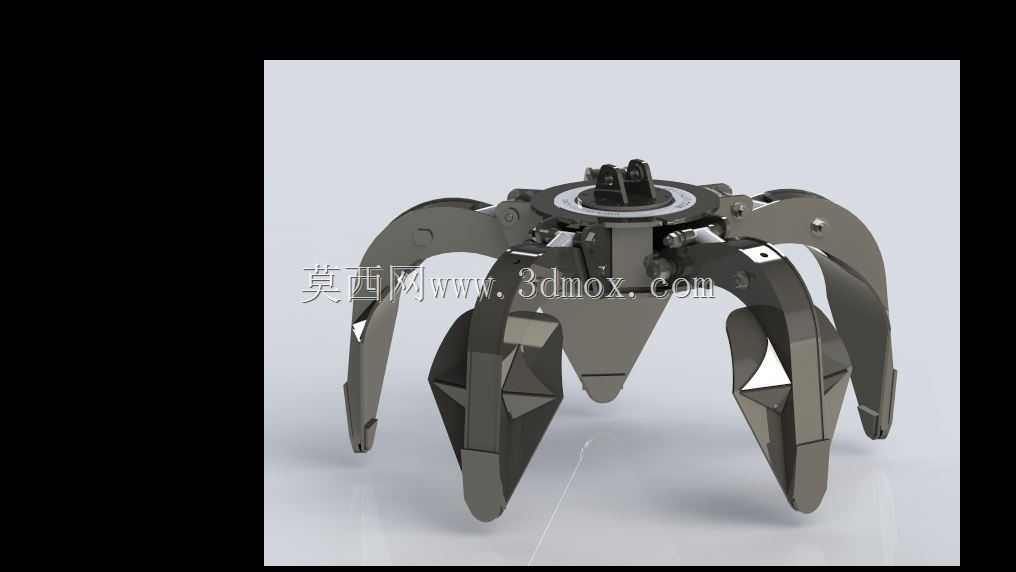

从功能特性来看，该抓斗采用五瓣对称式爪瓣布局，每个爪瓣都配备独立的铰接传动结构，配合顶部回转支承可实现360度全方向回转，作业时无需频繁调整挖掘机站位即可对准料堆，适配狭窄作业场地的灵活操作需求。爪瓣尖端做了加厚耐磨处理，刃口角度经过反复优化，既能轻松插入密实的料堆内部，又能在闭合时形成紧密的包裹腔体，即使是小块状的散料也不会从瓣体缝隙漏出；每个爪瓣的曲面弧度经过力学仿真验证，闭合过程中受力均匀，不会出现局部应力集中导致的瓣体变形问题，可适配高强度连续作业的工况要求。

设计过程中，首先围绕挖掘机的配套安装边界做了适配规划，顶部连接法兰采用通用型挖掘机快换接头标准尺寸，可直接匹配多数中型挖掘机的小臂前端安装位，无需额外改装连接结构；整体闭合状态下的外径控制在合理区间，张开后最大抓取直径可覆盖常规散料堆的单次取料范围，既保证单次抓取的物料容量，又避免尺寸过大导致挖掘机小臂负载超限。传动结构采用隐藏式油路设计，液压管路全部布置在爪瓣铰接座的内侧，作业过程中不会被物料剐蹭损坏，有效降低液压系统的故障概率；回转支承部位设置了多层防尘密封圈，可阻挡粉尘、碎渣进入轴承内部，延长回转结构的维护周期。

实际作业时，该抓斗可通过挖掘机的液压系统控制爪瓣的开合速度与夹紧力，针对不同密度的物料可灵活调整夹紧力度，抓取轻质散料时降低夹紧力减少能耗，抓取重型废钢时提升夹紧力避免物料脱落，适配多品类物料的作业需求。
