移动式户外作业维护拖车结构设计

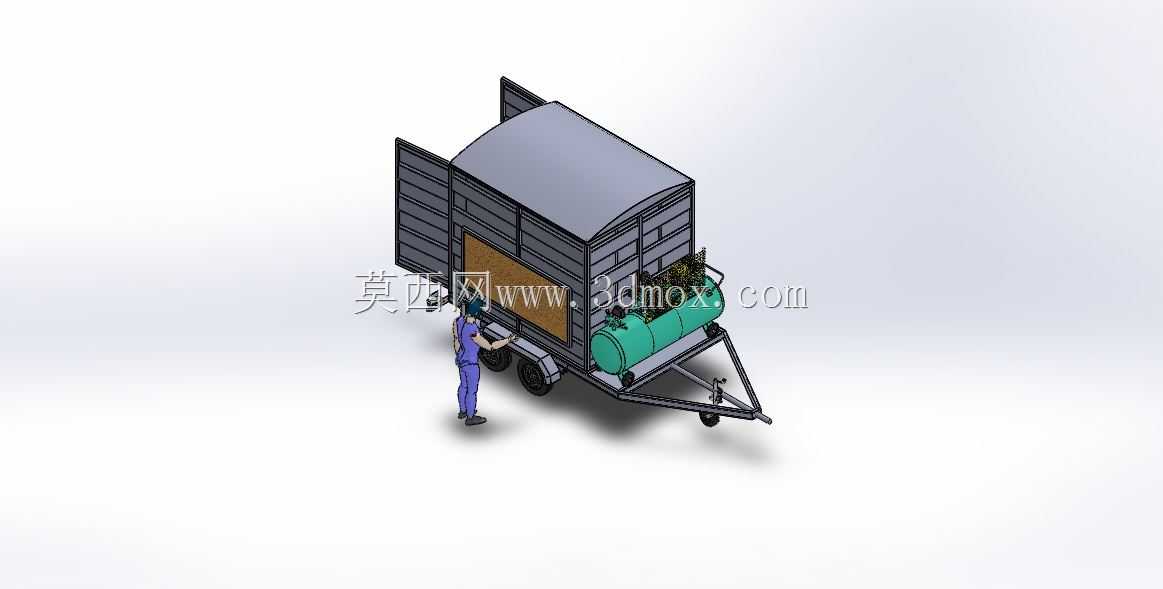

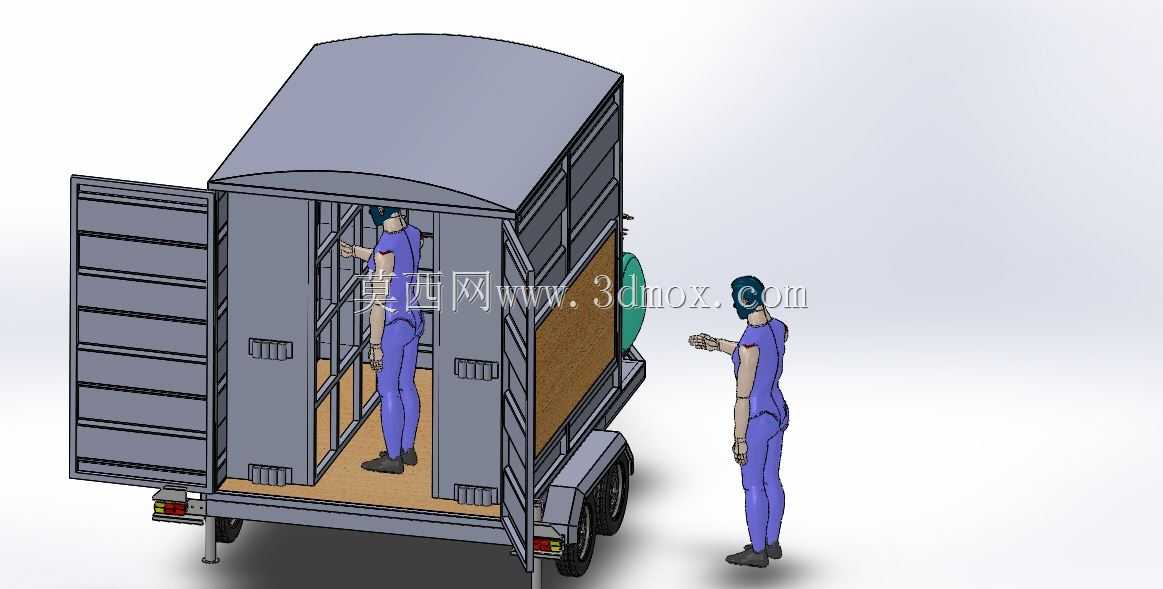

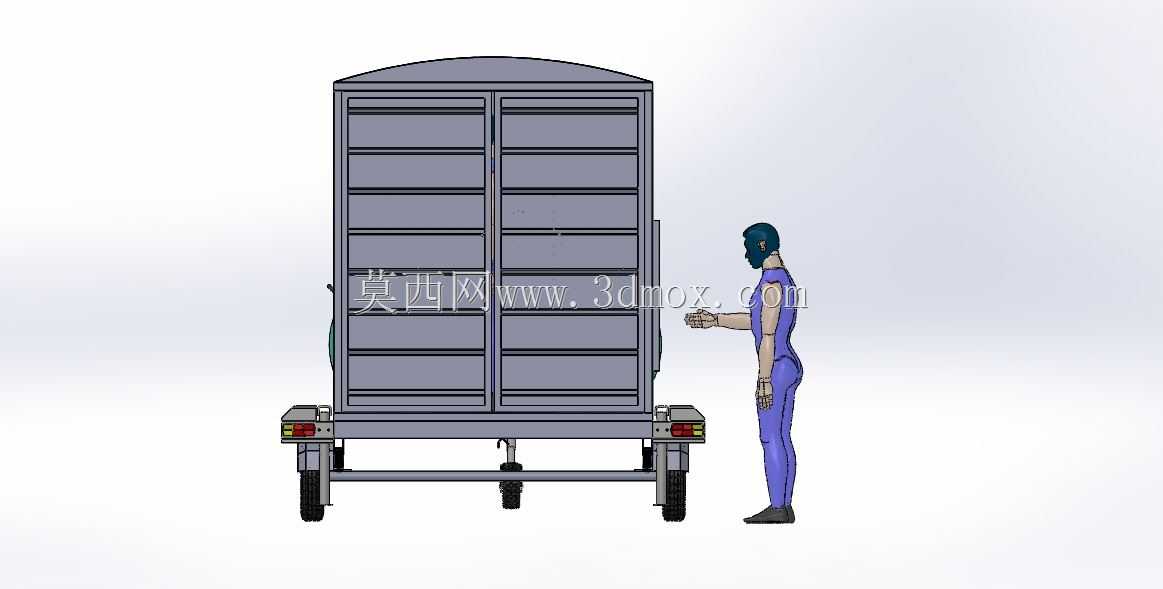

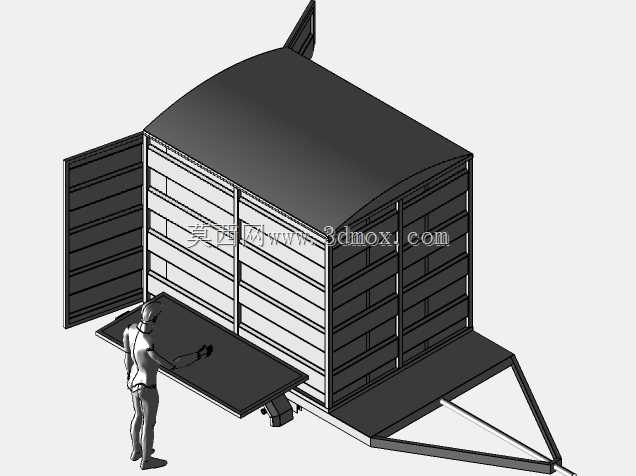

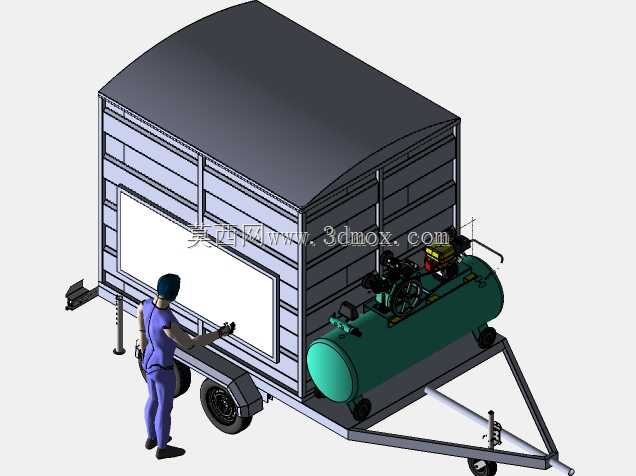

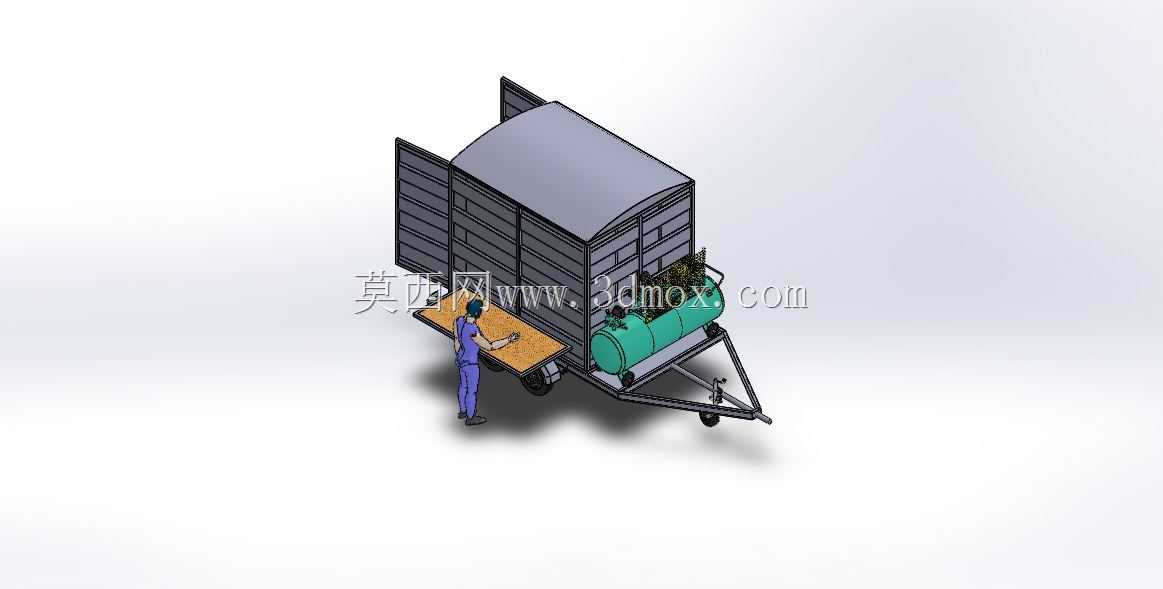

这款拖挂式维护作业单元，主要面向野外施工场地、偏远管线巡检路段、户外工程作业区等缺乏固定维保站点的场景，解决户外作业时设备检修、应急维护无固定作业点、动力气源难输送的痛点，可由常规小型乘用车拖拽转场，适配非铺装路面的短距离移动需求，为现场作业人员提供独立的半封闭操作空间与配套动力支持。设备整体采用单轴拖挂底盘结构，底盘前端设置标准拖挂连接机构与驻车支撑支腿，行驶状态下支腿收起贴合底盘框架，驻车作业时支腿向下伸出接触地面，抵消作业时的设备振动与侧倾风险，底盘两侧配置小尺寸重载橡胶轮胎，兼顾铺装路面行驶平顺性与非铺装路面的通过性，整体外廓宽度符合普通道路拖挂通行的尺寸要求，转场时无需额外办理超限运输审批。方舱部分采用圆弧顶金属蒙皮结构，侧壁为框架式拼接板材，正面设置大尺寸透光观察窗，既可以隔绝户外扬尘、降雨对作业的干扰，也能为舱内操作提供充足的自然采光，舱体内部预留工具挂装、配件存放的空间，可分类收纳常规维护工具、易损替换配件，避免转场过程中工具散落磕碰。方舱外侧的底盘平台上集成搭载了固定式空气压缩机组，压缩机组通过机架与底盘主梁刚性连接，配套的储气罐、动力单元、控制阀门均做了防松固定处理，可在行驶过程中保持结构稳定，作业时能为气动拆装工具、胎压补充、设备吹扫等操作提供稳定的压缩气源，无需额外外接动力管线。设计过程中重点平衡了设备载重与轴荷分配，将重量较大的压缩机组布置在靠近车轴的位置，降低拖挂行驶时的摆振风险，同时在方舱与机组之间预留了足够的操作间隙，方便人员对压缩机组进行日常保养与故障排查，方舱尾部设置可收放的踏步结构，方便人员进出舱体开展作业，底盘框架边缘预留了外挂配件的安装孔位，可根据实际作业需求加装消防器材、警示标识、外接线缆卷盘等附属配件，适配不同行业的户外维护作业需求。
