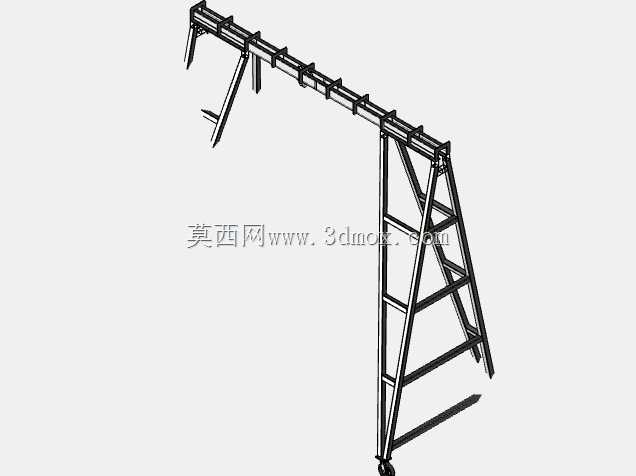

工业梯式单侧斜撑作业支撑钢架结构

　　该钢架结构多用于厂区内跨工位物料临时承托、小型作业线旁的管线架设支撑，也可适配户外临时检修作业的挂载依托，在中小型机加工车间、装配工段的现场改造场景中十分常见，不需要复杂的地基预埋，仅需将底部支腿与硬化地面做膨胀螺栓固定即可投入使用，适配多数厂区现有硬化地坪的安装条件。从结构受力逻辑来看，整体采用单侧斜撑的非对称布局，区别于常规双侧对称龙门架，这种设计主要是为了避让一侧的通行通道，在车间通道宽度有限的场景下，能留出足够的人员与手动液压叉车通行空间，避免支架占用物流通道造成动线拥堵。顶部横梁采用分段等距排布的连接耳板设计，耳板上预留的标准安装孔位可直接适配管夹、吊装挂钩、小型滑轨的安装，不需要现场二次钻孔加工，

　　能大幅缩短现场安装的调整周期。斜向支撑与竖直主立柱之间采用多道横向连接杆做拉结，每道横杆的间距经过受力验算，既避免斜撑长细比过大造成失稳，也不会因为杆件过密增加不必要的结构自重，竖直主立柱的底部做了加宽的接地板设计，接地板上的四个固定孔位适配常规M12膨胀螺栓的安装尺寸，单根立柱的接地接触面积足够分散上部载荷，避免局部压强过大造成地坪破损。从安装边界来看，整体结构的宽度适配常规1.2米到1.8米的通道跨距，高度可根据现场实际挂载需求做同比例缩放调整，模型中所有杆件的连接节点都做了贴合实际焊接工艺的倒角处理，没有建模中常见的零厚度面、干涉错位问题，每根型材的交接位置都预留了实际焊接作业的操作空间，

　　不会出现现场焊接时焊枪无法伸入节点的问题。在实际使用场景中，这类支架常用来架设车间临时压缩空气管路、焊接设备的送丝管走线，也可挂载小型的工位照明灯具、物料周转挂盒，部分装配工位会在顶部横梁加装小型滑动导轨，用来挂载气动拧紧工具，平衡工具自重降低作业人员的劳动强度。设计过程中优先考虑了结构的拆装便捷性，所有杆件之间的连接都采用标准角件配合螺栓紧固的方式，不需要整体焊接转运，散件运输到现场后可快速组装，单组支架的组装仅需两名作业人员配合普通扳手即可完成，不需要动用大型吊装设备。结构的载荷冗余量按照常规工位挂载需求设计，可承受均布载荷下每米80公斤的挂载重量，满足多数工业现场的轻型挂载需求，不会因为过载出现杆件变形问题。斜撑的倾斜角度经过优化，既保证足够的支撑力抵消顶部横梁的偏转载荷，也不会因为斜撑外伸过多占用侧面的作业空间，斜撑底部的接地板与主立柱接地板处于同一水平面，安装时可一次性完成找平固定，不需要单独调整斜撑的支撑高度。
