越野车辆底盘行走悬架车架结构设计

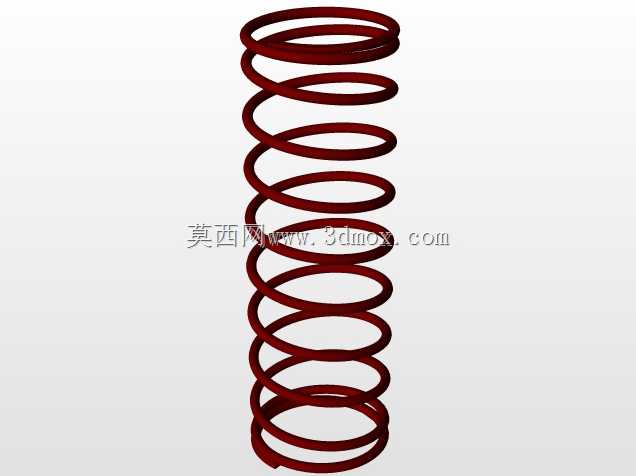

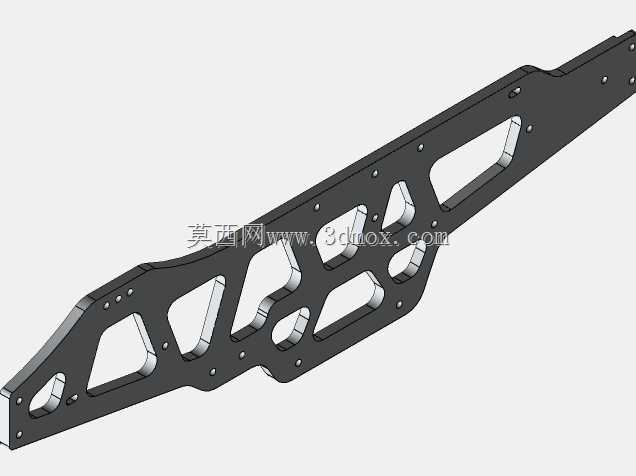

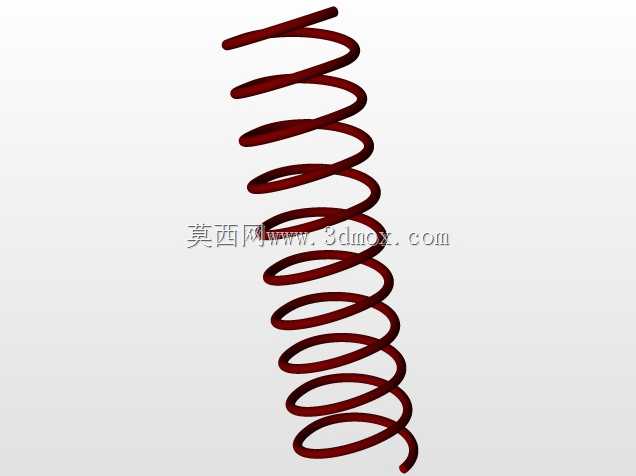

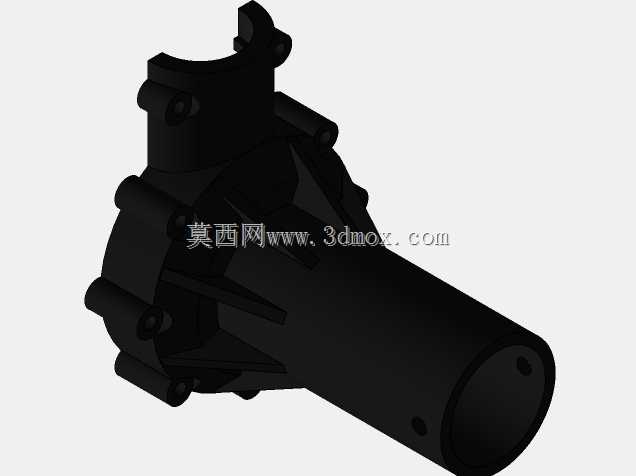

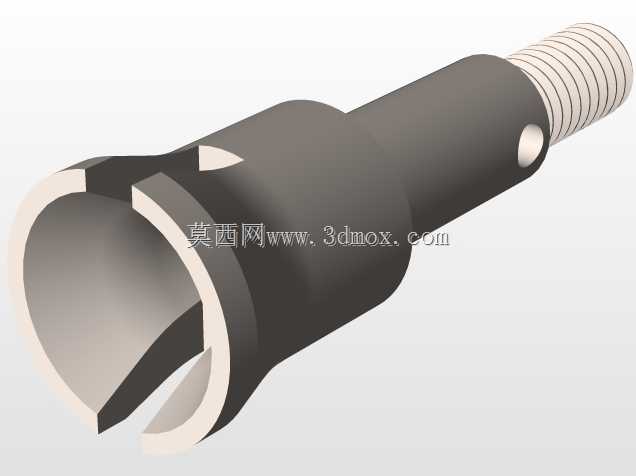

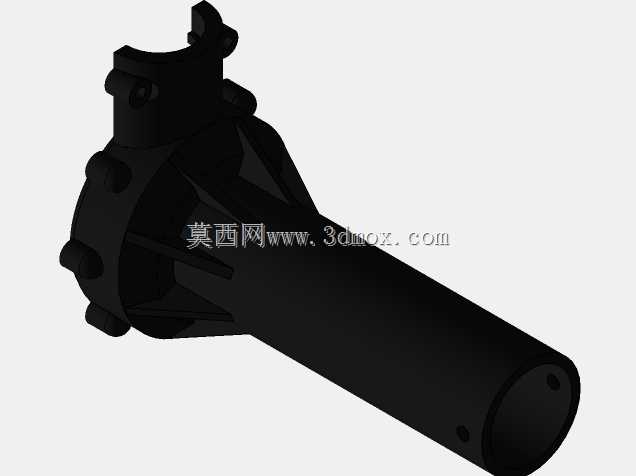

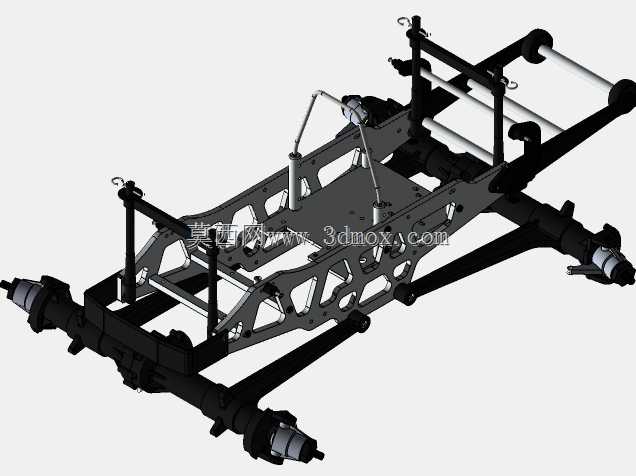

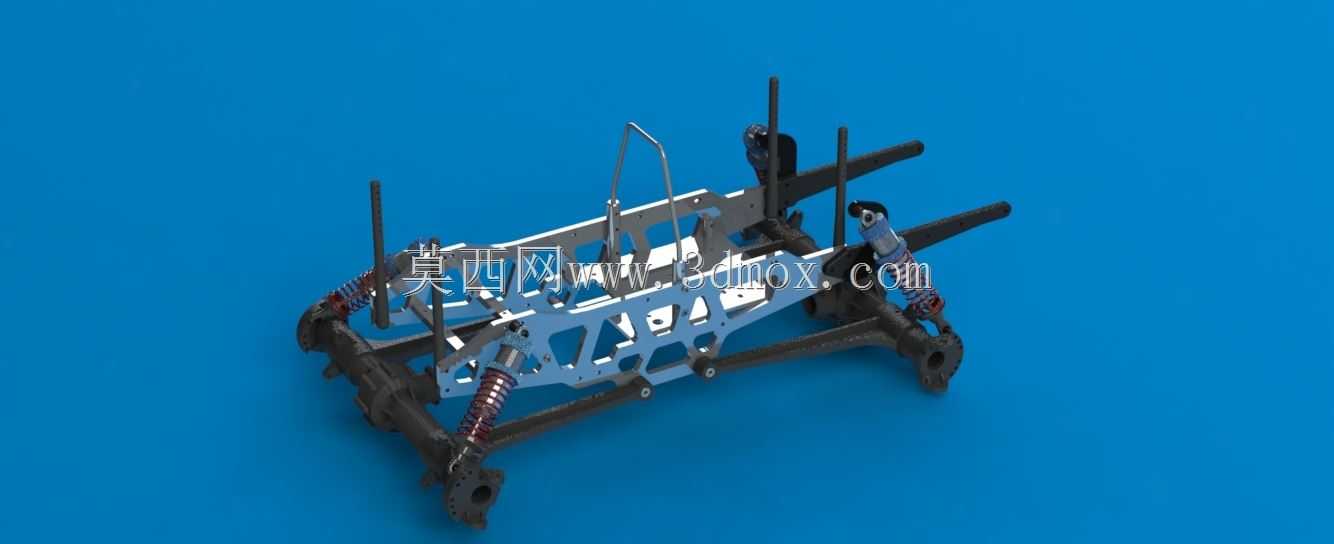

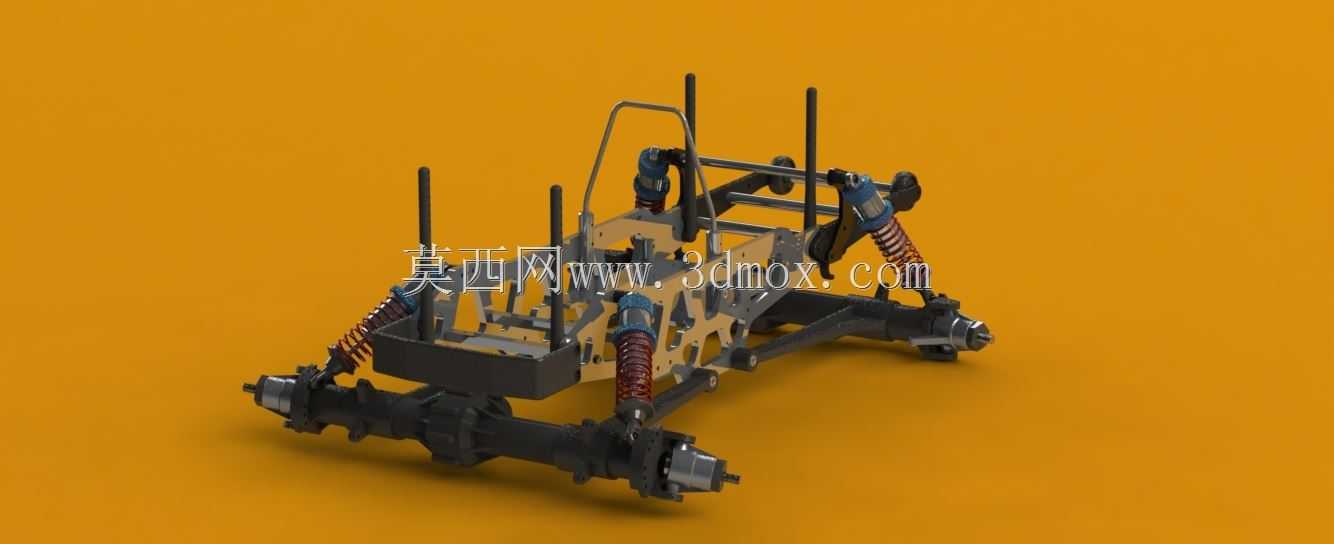

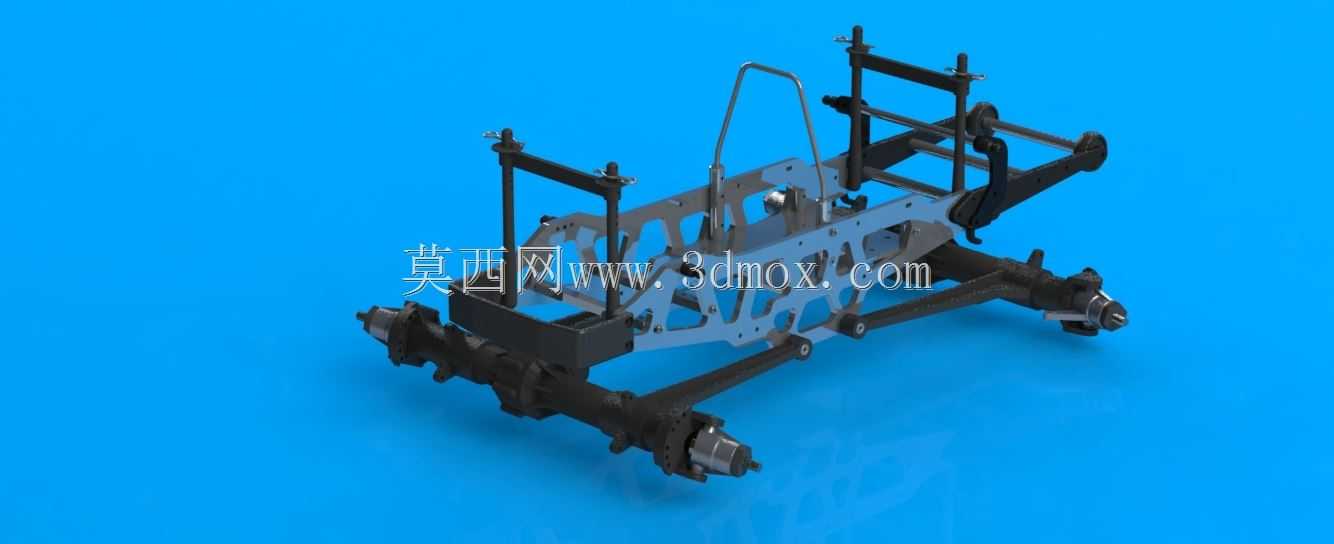

该结构为全地形越野车辆的核心底盘行走承载总成，主要面向户外非铺装路面行驶的特种作业、越野休闲类车辆应用场景，可适配大马力遥控模型车、小型全地形代步车、轻型越野作业车的底盘搭建需求，承担整车动力传递、载荷承载、路面冲击缓冲、行驶姿态稳定的核心功能，是越野类车辆实现复杂地形通行能力的核心结构载体。从实际用途来看，该总成整合了前后驱动桥、主承载车架、悬架支撑臂、车身安装固定位四大核心模块，既可以承接上部车身、动力单元、电控系统的全部安装载荷，也可以将动力输出端的扭矩传递至两端车轮，同时在车辆通过坑洼、碎石、陡坡等复杂路面时，通过悬架结构的摆动行程抵消路面带来的刚性冲击，避免车架出现应力变形，保障四轮始终具备足够的地面附着力，防止行驶过程中出现车轮悬空打滑、车身侧倾过大的问题。从功能特性来看，该结构采用镂空式主车架设计，在保证整体结构强度的前提下尽可能降低底盘自重，提升车辆的动力重量比；车架两侧预留了多组标准化安装孔位，可适配不同规格的减震器、动力电机、转向舵机、电池舱的安装需求，具备较强的改装适配性；前后车桥采用一体式硬桥结构，搭配横向、纵向布置的支撑拉杆，可在车轮大幅跳动时保持车桥的定位参数稳定，避免出现轮距、倾角偏移导致的行驶跑偏、轮胎异常磨损问题；车架前部设置了防撞安装支架，可直接固定外置防撞杠，提升车辆正面碰撞时的结构防护能力。从设计思路来看，整体结构参考了真实全地形攀岩车的底盘布局，采用中置动力舱的配重设计，将重量集中在车架几何中心位置，提升车辆爬坡、侧倾行驶时的稳定性；所有受力连接位置均做了加厚加强处理，对应大扭矩动力输出下的结构强度需求，避免极限越野工况下出现连接位断裂、变形的问题；悬架摆臂的活动行程经过匹配设计，可支持车轮实现大角度上下跳动，适配落差较大的复杂地形通行需求。从外形尺寸与安装边界来看，该底盘总成整体为长条形框架结构，宽度方向预留了足够的车轮转向避让空间，可适配大尺寸越野轮胎的安装；上部安装平面为平整式布局，可直接固定平板式车壳或者定制化车身结构；两端车桥的轮毂连接位采用标准六角传动接口，可通用市面上主流的越野车轮毂配件；整体安装边界清晰，无外凸的干涉结构，后续加装车壳、防护配件时无需额外对底盘结构进行切割修改，可直接完成组装适配。
