厂区出入口斜撑式悬臂平移门结构设计

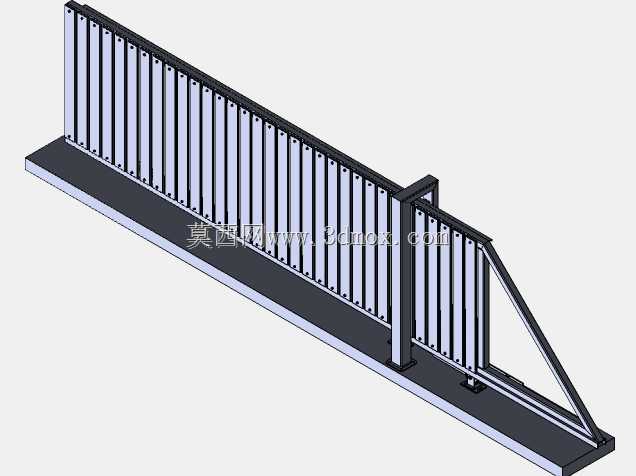

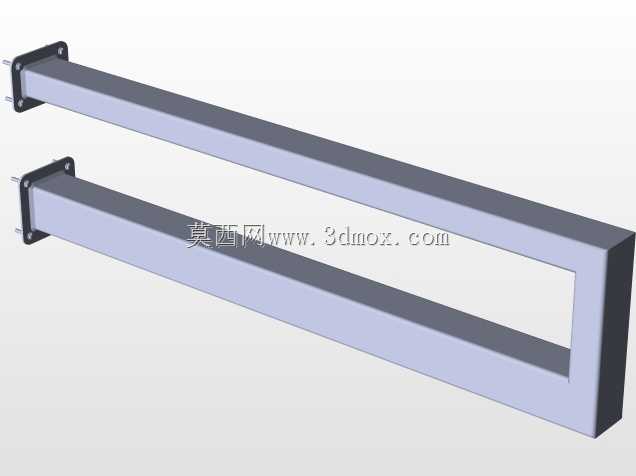

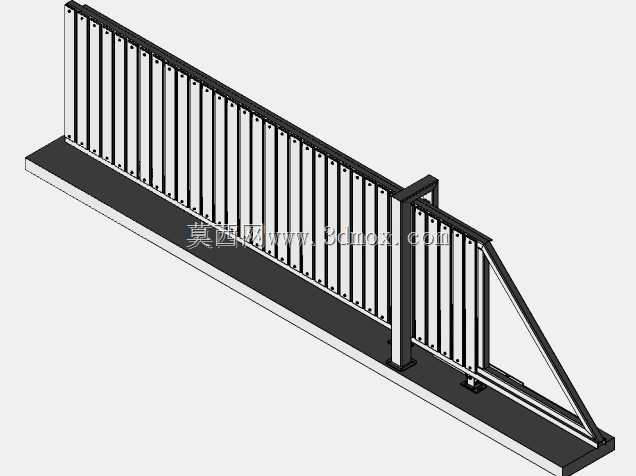

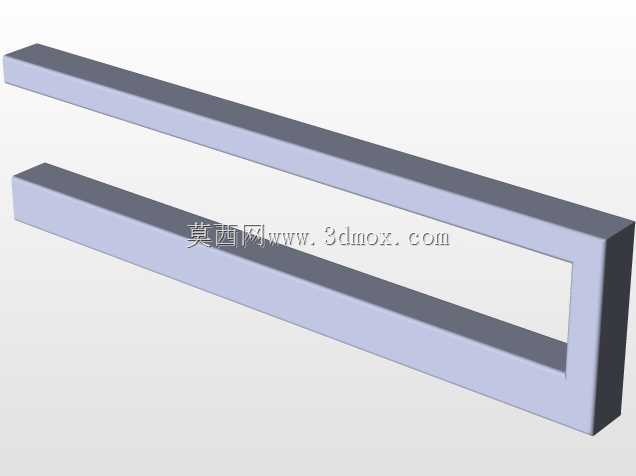

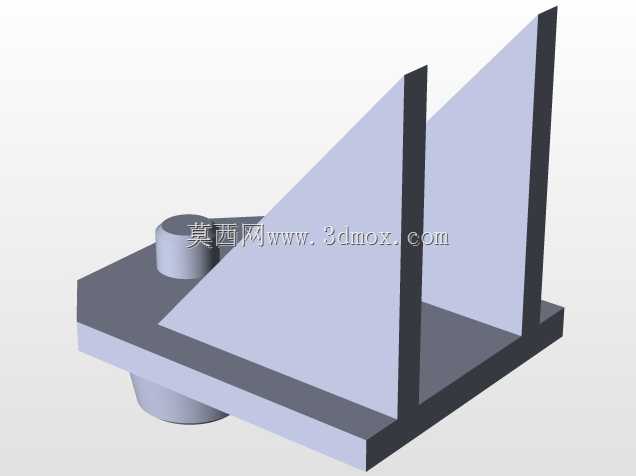

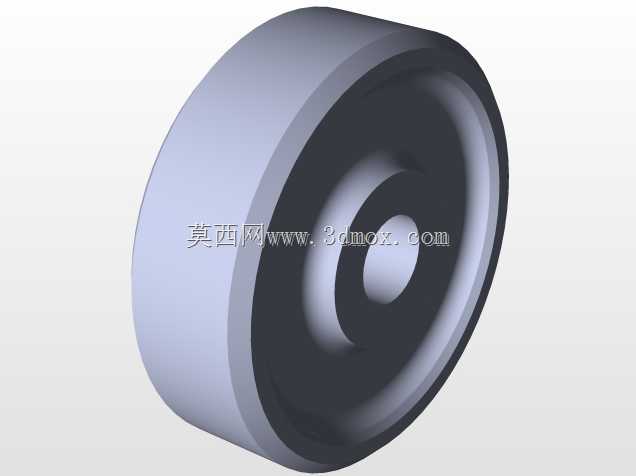

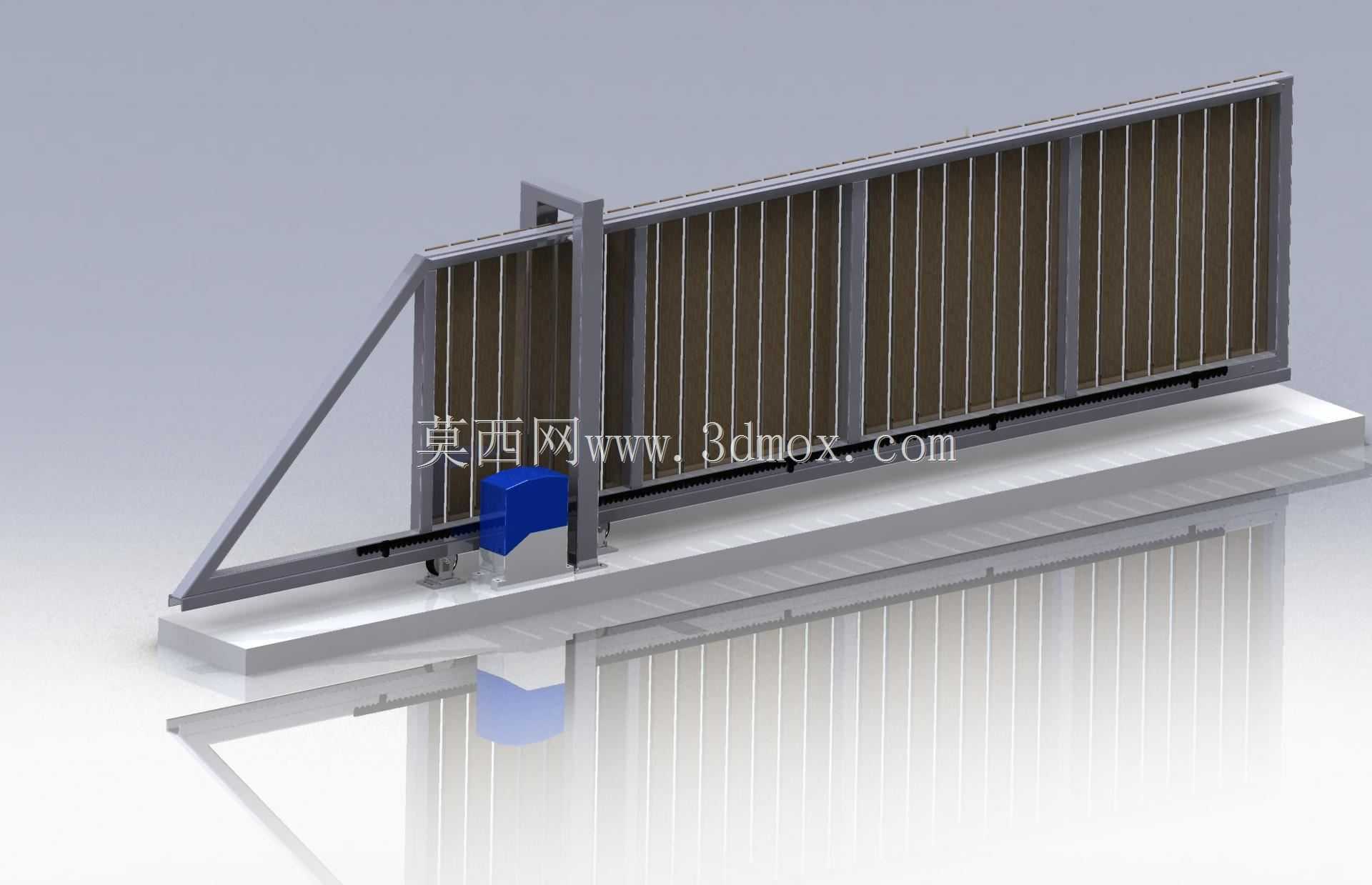

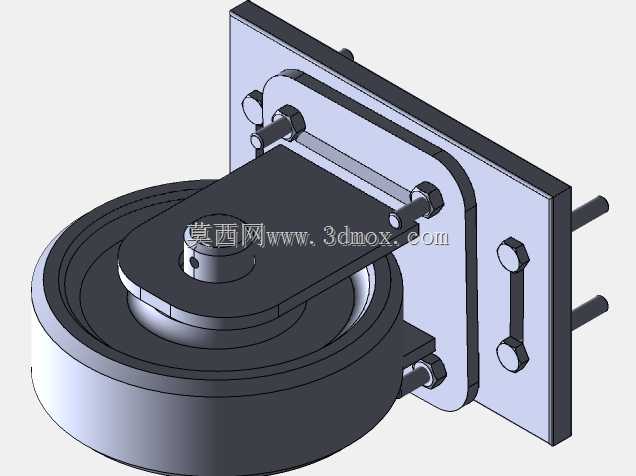

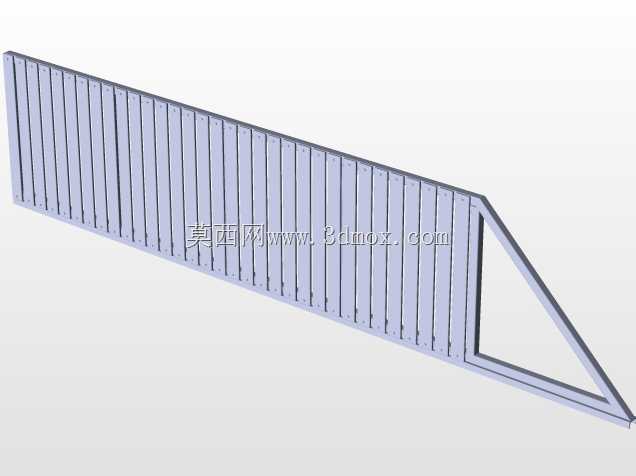

该款斜撑式悬臂平移门主要应用于工业园区、物流仓储基地、大型厂区的车辆与人员出入口管控场景，替代传统带地轨的平移门结构，解决地轨易被杂物卡滞、冬季积雪冻住轨道、重型车辆长期碾压导致轨道变形的行业痛点，适配宽度较大的出入口通道，无需在地面铺设运行轨道，不会破坏出入口地面的硬化铺装结构，也不会阻碍小型推车、清洁设备的通行。从实际用途来看，该门体可实现出入口的封闭管控，配合门禁驱动系统可完成自动开合，在非通行时段形成物理隔离屏障，阻止无关车辆、人员随意进入管控区域，同时通透的栏板结构不会遮挡门岗安保人员的观察视线，便于对出入口周边情况进行实时巡查。在功能特性上，门体采用单侧悬臂支撑结构，侧边设置斜向加强撑杆，将长跨度门体的载荷均匀传导至侧边的支撑立柱与底部安装基座，避免长门体出现中部下垂变形的问题；门体框架采用矩形型材拼接，内部设置竖向分隔栏，在保证整体结构强度的同时降低门体自重，减少运行过程中的驱动负载；底部设置导向与承重滚轮组，配合侧边的限位结构，保证门体平移过程中运行平稳，不会出现偏移、脱轨的情况，开合过程无明显晃动，运行噪音低。设计思路上，优先考虑大跨度出入口的无轨通行需求，摒弃传统地轨式结构的设计逻辑，通过斜撑结构优化门体的受力分布，将悬臂端的下压力通过斜撑传递至主支撑立柱，降低门体连接部位的应力集中；栏板部分采用等距竖向分隔，既满足通透防护的需求，也减少风阻对门体的影响，在大风天气下降低门体承受的横向载荷，提升户外使用的稳定性。外形尺寸与安装边界方面，门体整体为长条形横向结构，安装时仅需在门体收拢侧的地面浇筑混凝土安装基座，固定主支撑立柱与驱动机构，门体完全打开时会收拢至出入口侧边的收纳区域，不会占用出入口的通行宽度，安装过程无需对整个通行区域的地面进行开槽施工，仅需处理侧边基座位置即可，适配现有已完成地面硬化的老旧厂区出入口改造，也可直接用于新建厂区的出入口建设，安装完成后门体底部与地面预留合理间隙，不会剐蹭地面的减速带、标识线等设施，日常维护仅需定期检查滚轮与连接紧固件即可，维护成本较低。
