轴流泵用五叶片轴向叶轮结构设计

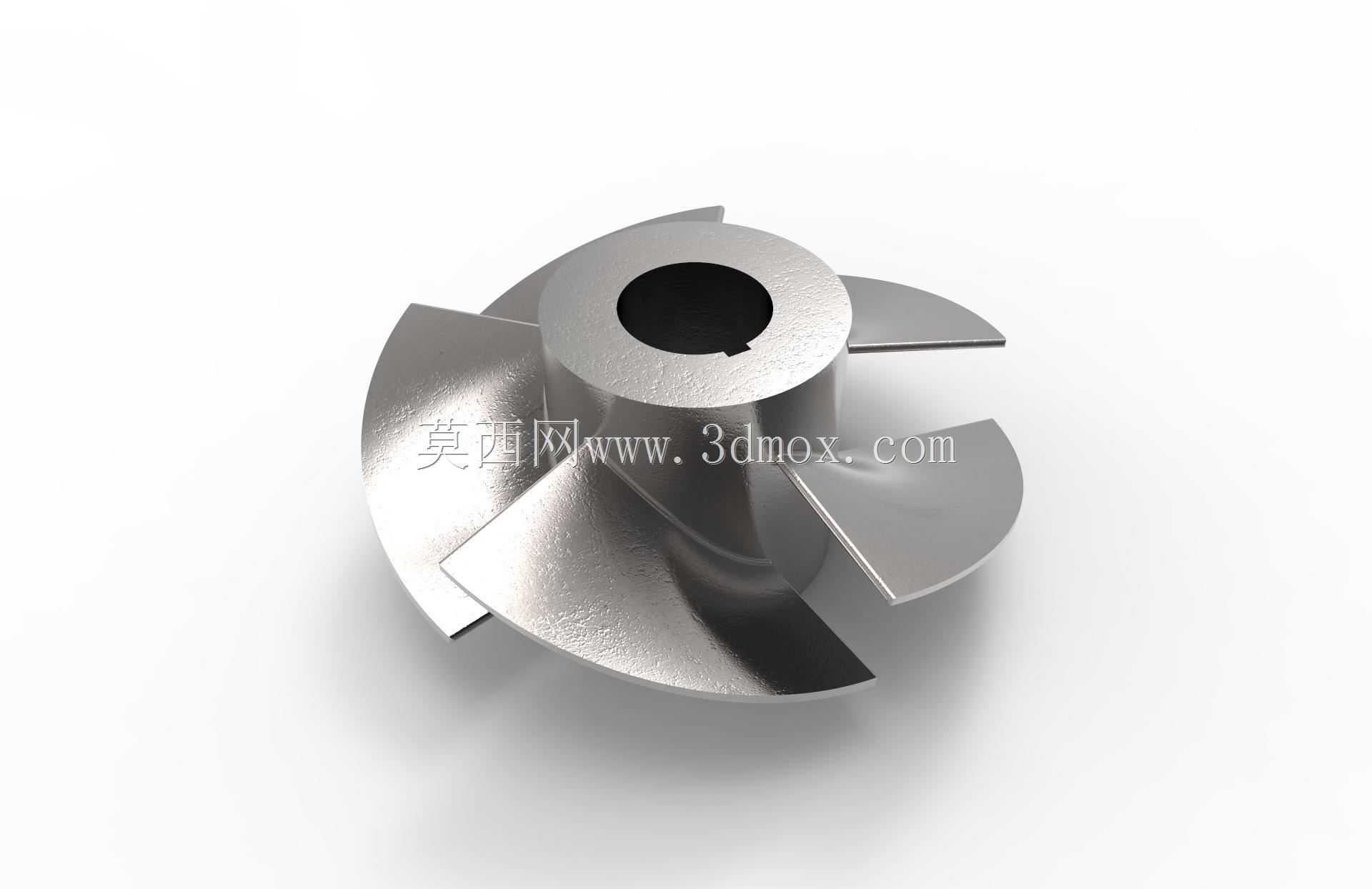

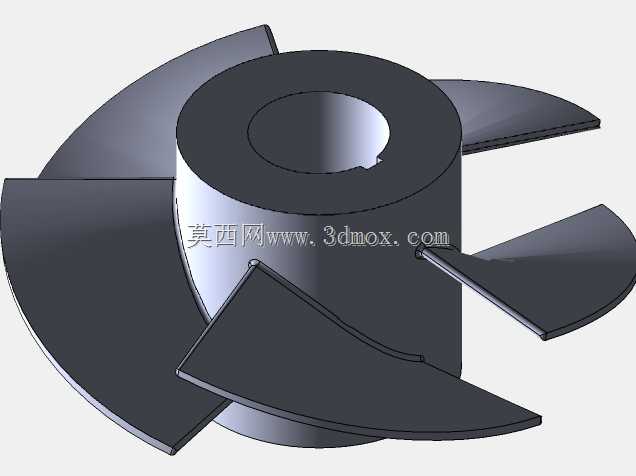

轴向叶轮是轴流泵实现流体能量转换的核心水力部件，广泛应用于农田排灌、城市给排水、水利工程调水、电厂循环水输送、化工流程大流量低压头流体输送等场景，这类叶轮适配的轴流泵具备大流量、低扬程的输送特性，适合长距离、大流量的清水或低粘度流体输送作业，在防汛排涝、灌区取水、市政管网补水等民生与工业场景中承担核心做功功能。该叶轮采用五叶片空间扭曲设计，整体为轮毂与叶片一体化的结构形式，中心设置带键槽的安装轴孔，可通过平键与泵轴实现周向固定，传递电机输出的扭矩，轮毂的轴向长度与轴孔直径匹配常规轴流泵的轴端安装尺寸，安装时可通过轴端锁紧结构实现轴向定位，确保叶轮在高速旋转时不会发生轴向窜动，适配的安装腔室需匹配叶轮的最大旋转外径，预留足够的叶顶间隙，避免叶片旋转时与泵壳内壁发生刮蹭，同时控制间隙在合理范围减少流体泄漏损失。设计过程中，叶片的型线采用变角扭曲设计，从轮毂根部到叶片外缘的翼型安装角逐渐平滑变化，契合轴流泵内流体的轴向流动规律，能够在叶轮旋转时有效推动流体沿轴向运动，减少流体在叶道内的涡流损失与水力冲击，提升泵的运行效率；叶片的厚度从根部到外缘逐渐减薄，根部做圆弧过渡处理，既保证叶片根部的结构强度，承受流体冲击与旋转离心力的复合载荷，又能减少外缘的水力阻力，降低运行时的能量损耗。叶轮的过流表面做光滑流线处理，能够减少流体附着与紊流产生，降低运行过程中的振动与噪声，五叶片的结构布局相比少叶片叶轮，在相同转速下能够输出更平稳的流体推力，减少流体脉动，降低泵组运行时的振动幅度，延长泵轴与轴承的使用寿命。实际应用中，该叶轮可适配立式、卧式、斜式等不同安装形式的轴流泵，安装时需保证叶轮与泵轴的同轴度，控制径向跳动误差在允许范围内，避免运行时出现不平衡量引发的机组振动，同时可根据输送介质的特性调整叶片的表面处理工艺，输送含少量杂质的水体时可提升表面硬度增强耐磨性能，输送腐蚀性流体时可做防腐涂层处理，拓展部件的适用场景。
