平头式塔式起重设备三维结构设计

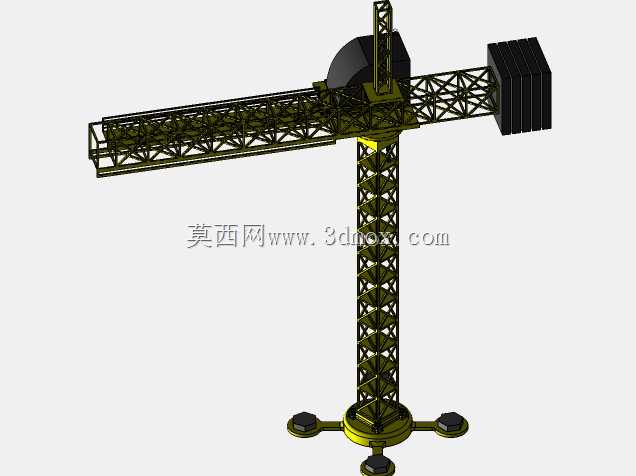

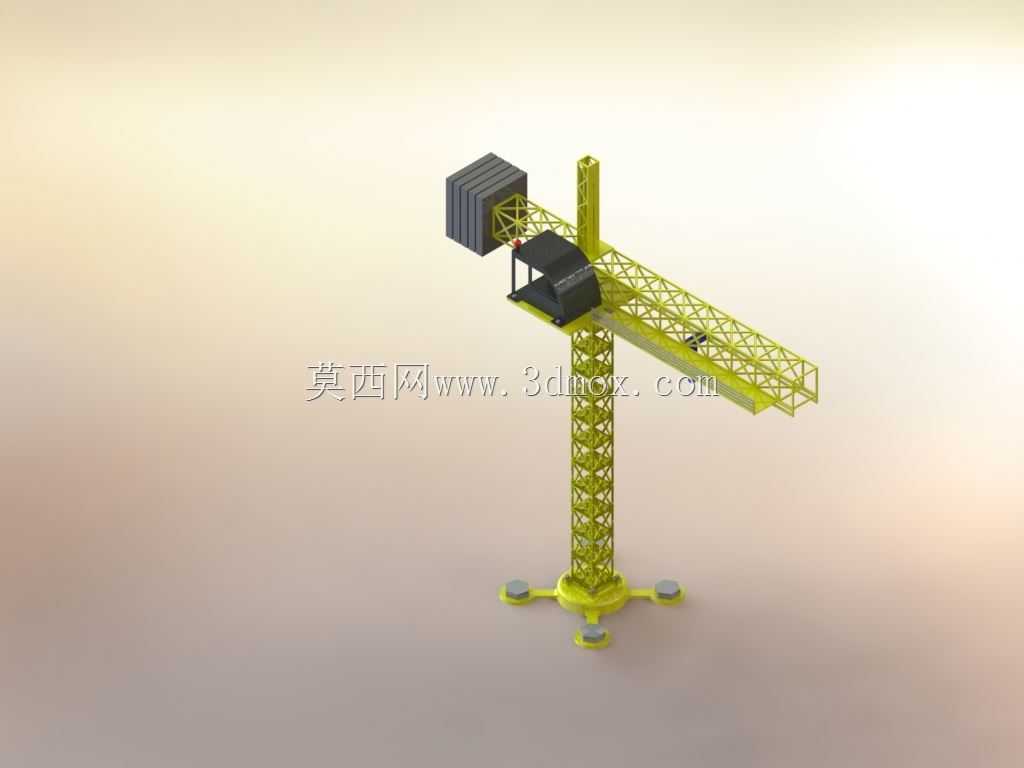

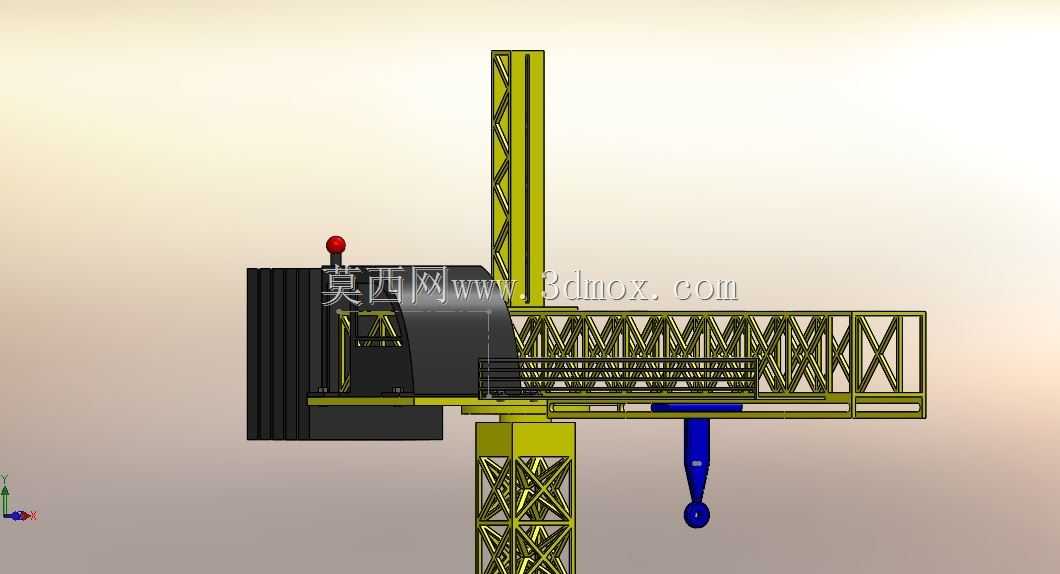

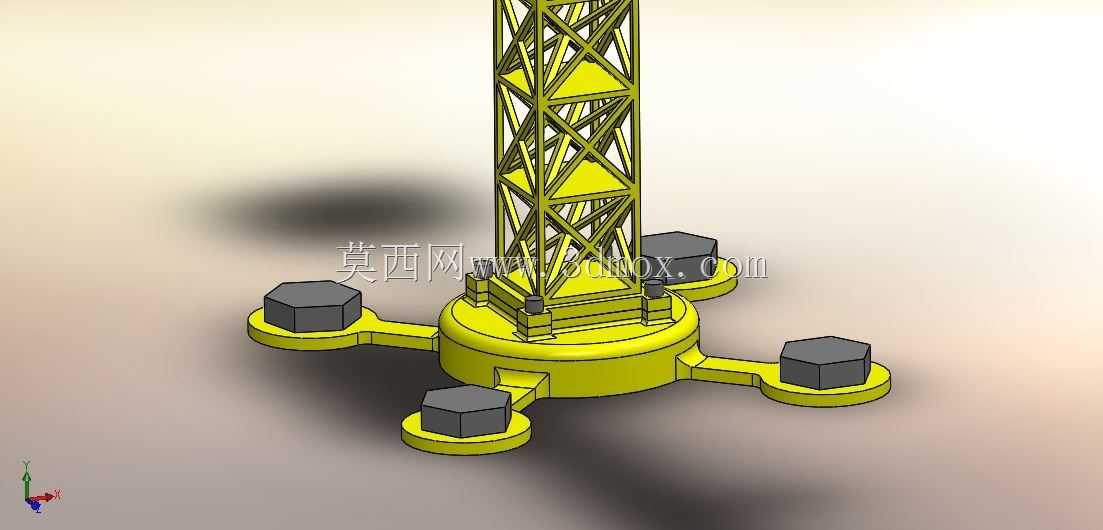

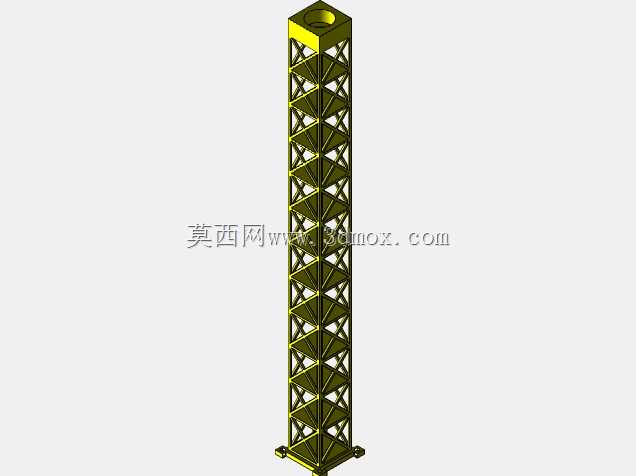

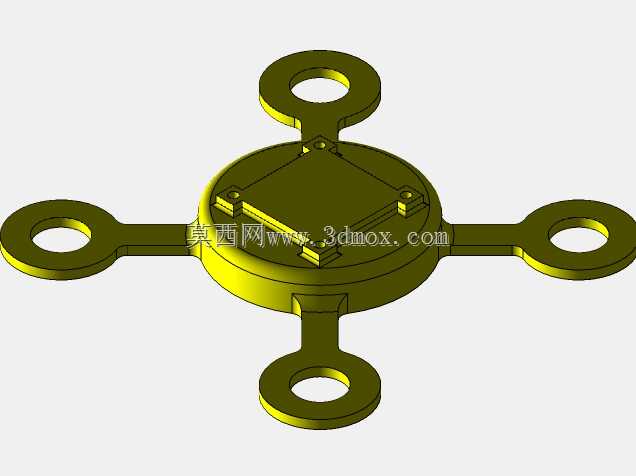

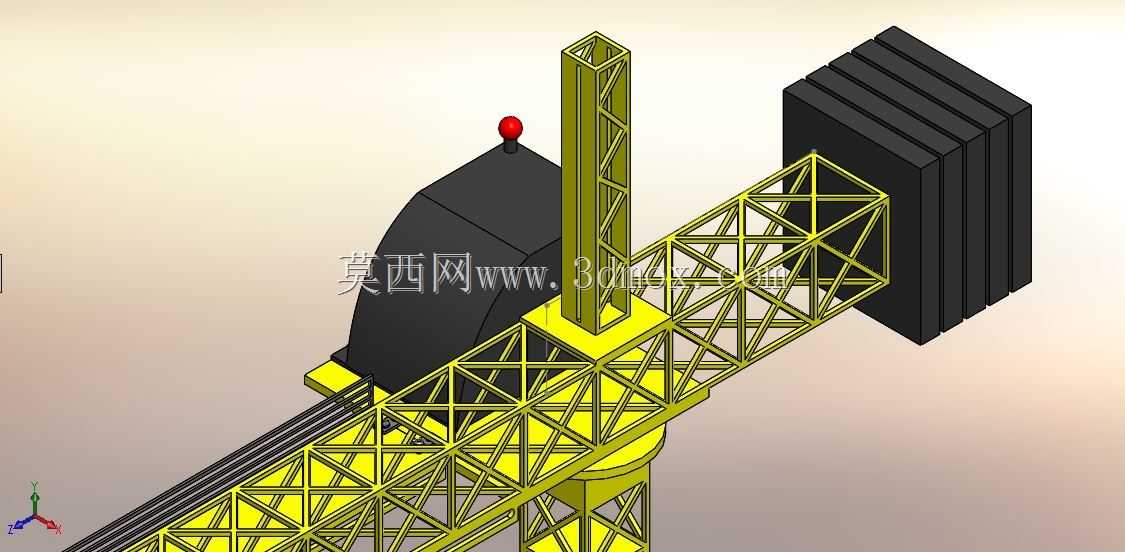

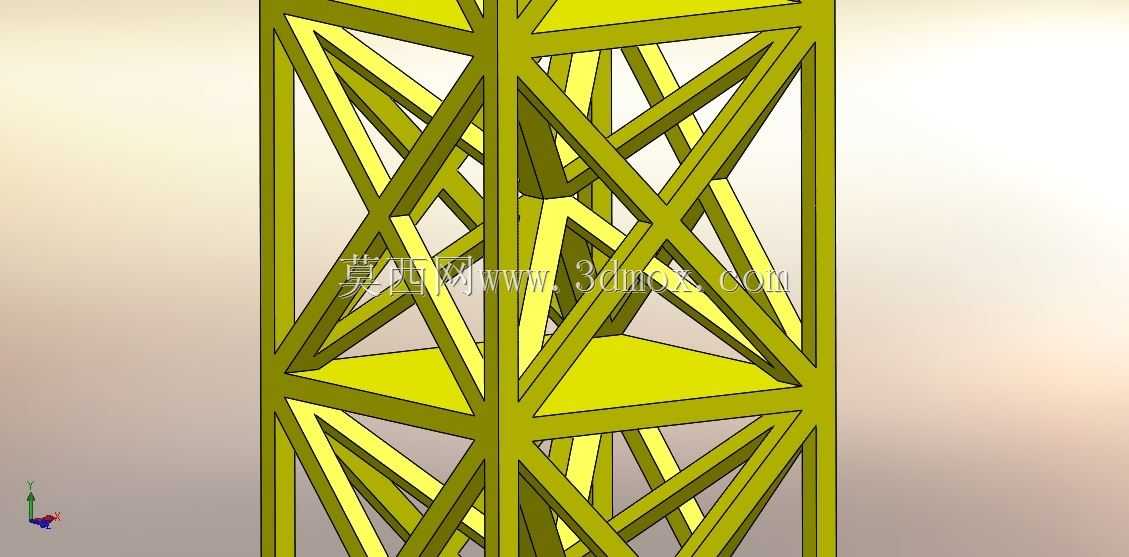

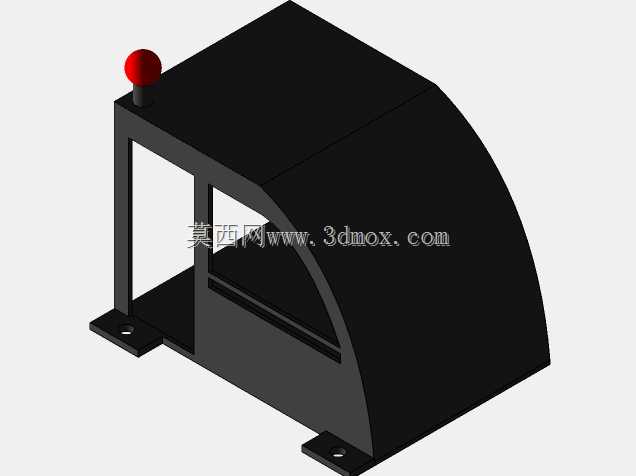

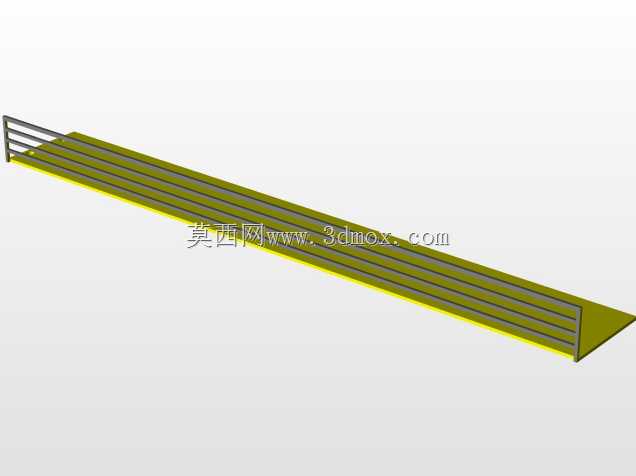

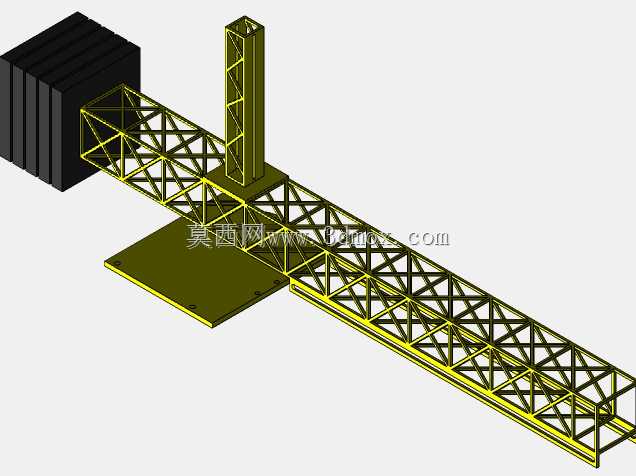

这款塔式起重设备主要面向城市高层建筑施工、大型工业厂房搭建、桥梁构件吊装等核心工程场景，是施工现场承担垂直物料输送、重型构件高空就位的核心作业装备，能够在狭小的施工场地内完成大覆盖范围的起重作业，解决施工过程中钢筋、模板、预制构件、施工机具等物料的垂直与水平转运难题，大幅降低人工搬运的劳动强度，提升高空作业的施工效率与安全系数。设备整体采用上回转水平臂架的结构布局，底部为十字形支腿承载结构，能够将整机自重与起吊载荷均匀分散传递至地面基础，支腿端部设置有可调式支撑垫座，可适配不同平整度的硬化施工场地，安装时无需复杂的预埋固定工序，能够快速完成整机架设，适配短期施工项目的快速转场需求。塔身采用格构式桁架结构设计，在保证整体结构抗弯、抗扭强度的前提下，大幅降低了整机自重，减少了材料消耗与基础承载压力，标准节段采用统一接口设计，可根据项目实际施工的建筑高度需求，灵活增减标准节数量调整整机作业高度，适配从低层商业建筑到超高层住宅项目的不同作业高度要求。上部作业单元包含平衡重段、回转机构、操作舱与水平作业臂架，平衡重块布置在臂架对侧的塔身尾部，通过精准的重量匹配平衡不同起重量下的臂架力矩，避免整机出现倾覆风险；回转机构可实现上部作业单元360度全范围回转，配合臂架上可沿轨道移动的起重小车，能够覆盖以塔身为中心的圆形作业范围内任意点位的物料吊装需求，无需频繁调整整机站位。操作舱设置在塔身与臂架衔接的上部位置，采用开阔的视野设计，操作人员可清晰观察到作业面的吊装点位与周边环境，精准控制起升、变幅、回转动作，保障吊装作业的定位精度。臂架同样采用格构式桁架结构，沿臂架长度方向铺设起重小车的行走轨道，小车可根据吊装点位的距离需求沿臂架移动调整作业幅度，配合起升机构的钢丝绳收放，实现不同高度、不同距离位置的物料精准吊装。整机设计充分考虑了施工现场的复杂工况，所有结构件的连接节点均采用标准化的高强螺栓连接方式，既保证了结构连接的可靠性，也便于设备的拆装与运输；外露的传动部件均设置有防护结构，避免施工过程中扬尘、砂浆飞溅对传动部件造成磨损，延长设备的使用寿命。在安装边界上，设备架设时需预留满足臂架全长的回转安全空间，避开周边高压线路、已有建筑等障碍物，底部支腿需放置在承载力满足要求的硬化地面或专用基础上，保证作业过程中整机的稳定性，避免出现沉降、倾斜等安全隐患。
