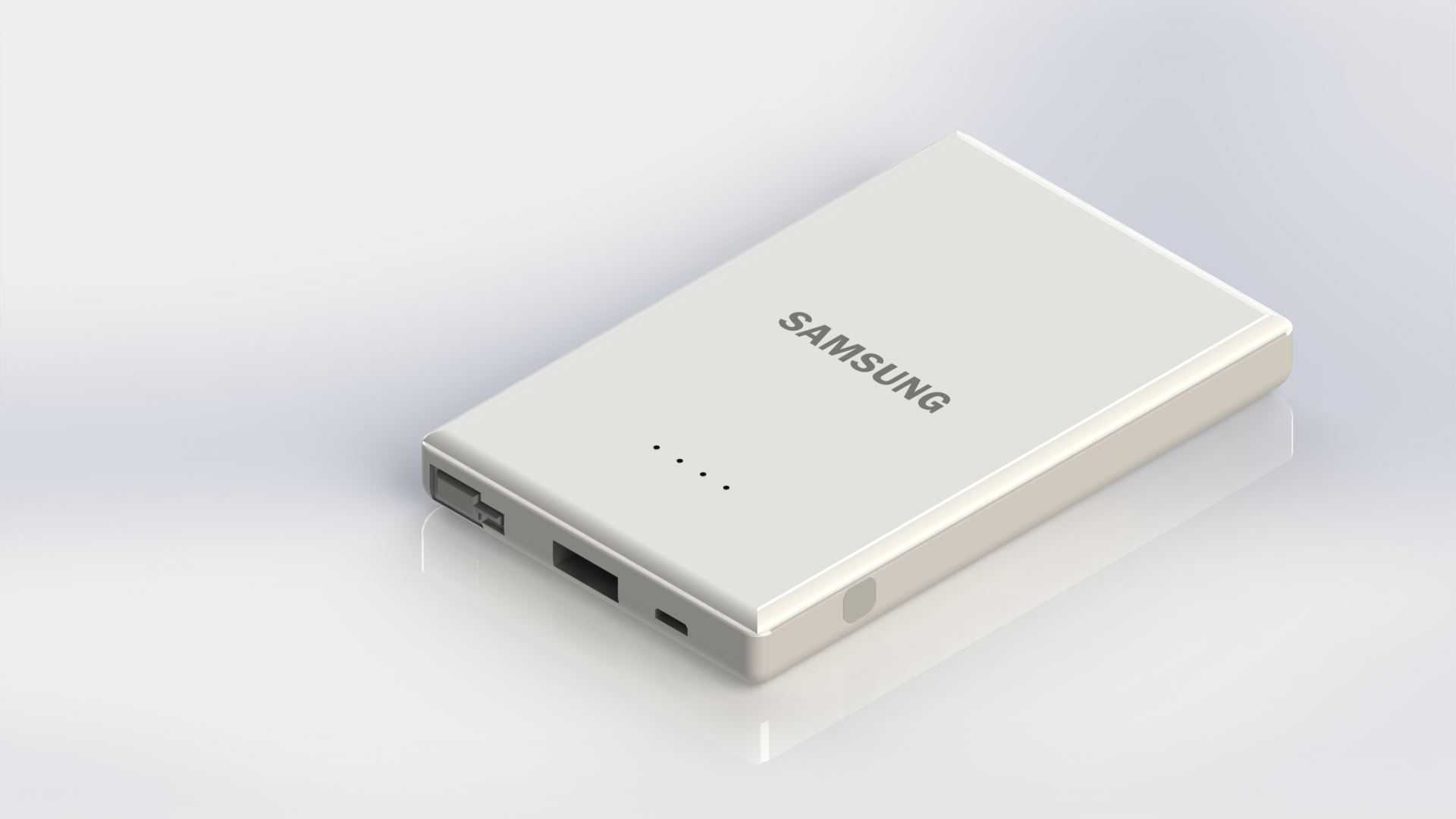

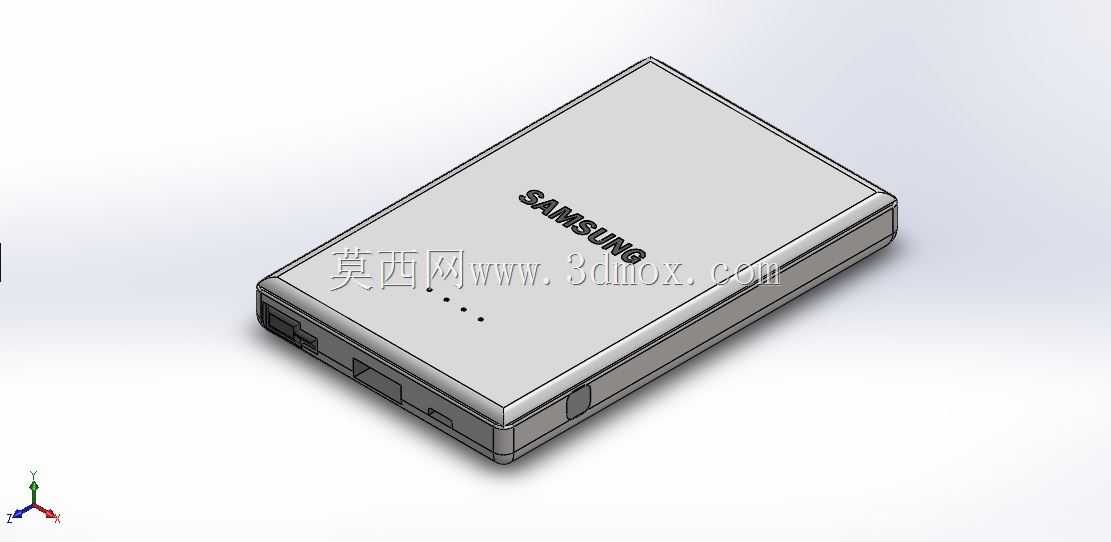

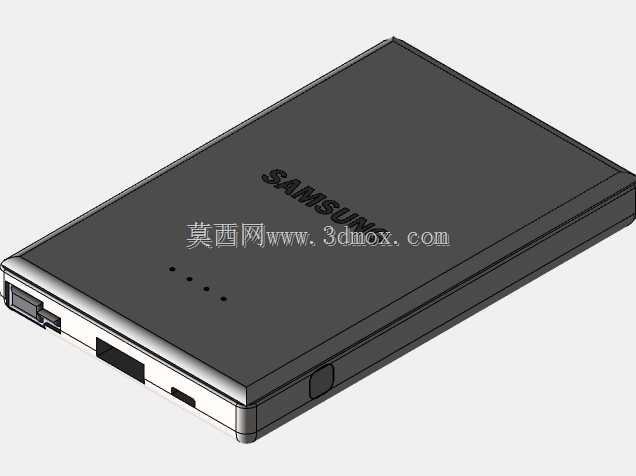

三星便携移动电源外观结构三维数模

　　这款便携储能产品的三维结构设计，首先围绕户外出行、差旅通勤、应急补能等高频使用场景展开，在建模初期就需要兼顾手持握持的触感、口袋收纳的边界尺寸以及接口插拔的操作空间，避免出现棱角硌手、放入衣物口袋突出过多、插线时干涉相邻接口这类实际使用中的痛点。从功能特性来看，模型还原了产品的双输出接口配置，包含标准USB-A输出接口与Micro USB输入接口，同时在壳体表面预留了四颗电量指示LED灯的安装位，灯位采用内凹沉台设计，既可以保证光线均匀透出，又能避免日常放置时摩擦刮花灯面的透光片，壳体侧面的弧度过渡经过反复调整，在保证内部电芯与电路板安装空间的前提下，将整体厚度控制在单手握持无压力的范围，边缘的R角取值经过多轮验证，既不会因为R角过小导致握持硌手，也不会因为R角过大浪费内部的有效安装空间。

　　建模过程中，壳体的分模线位置设置在产品侧面的视觉盲区，上下壳采用卡扣加超声焊接的连接方式，在数模中预留了卡扣的安装位与超声线的凸台结构，超声线的高度设置在0.3-0.4mm区间，既可以保证焊接后的连接强度，又不会出现溢胶影响外观的问题。接口位置的壳体开孔做了0.1mm的避让间隙，避免生产过程中因为壳体注塑收缩导致接口插件装配困难，同时在接口对应的壳体内部做了加强筋结构，提升接口位置的结构强度，防止用户插拔充电线时用力过大导致接口松脱、壳体开裂的问题。

　　从安装边界来看，内部电芯采用方形聚合物锂电芯的安装仓设计，仓体周围设置了一圈限位筋，电芯装配后不会在壳体内出现晃动，电路板的安装柱高度经过精确计算，保证电路板装配后表面的电子元件不会与电芯表面产生干涉，同时预留了绝缘片的安装间隙，避免出现短路风险。产品正面的品牌标识区域采用微凹的晒纹处理区域，标识通过丝印工艺附着在该区域，建模时特意将该区域与周围高光面做了0.05mm的下沉差，既可以避免丝印区域被日常摩擦刮掉标识，又不会因为下沉量过大导致外观出现明显的台阶感。

　　在细节处理上，产品底部设置了四个微小的硅胶脚垫安装位，脚垫突出壳体表面0.2mm，既可以保证产品放置在光滑桌面时不会打滑，又不会因为脚垫过高影响整体的轻薄视觉效果。电量指示灯的导光件采用半透明PC材质的安装槽设计，导光件与壳体之间采用过盈配合装配，不需要额外打胶固定，简化了装配工序。整体建模过程中，所有的壁厚都控制在1.2-1.5mm的均匀区间，避免注塑过程中出现缩水、翘曲等成型缺陷，壳体内部的加强筋厚度不超过壁厚的0.6倍，防止筋位对应的外观表面出现缩痕，影响产品的外观质感。

　　针对实际使用中的跌落场景，建模时在壳体的四个边角位置做了局部加厚处理，内部对应位置设置了缓冲筋位，当产品从桌面高度意外跌落时，边角位置的加厚结构与内部缓冲筋可以分散冲击力，保护内部电芯与电路板不受损坏。接口位置的胶塞结构（若配置）预留了翻转的活动间隙，不过这款产品定位日常通勤使用，没有配置防水胶塞，而是在接口周围做了微小的凸边，一定程度上可以阻挡日常使用中泼溅的水渍顺着接口缝隙进入壳体内部。整体结构设计没有冗余的装饰件，所有的外观特征都服务于实际使用功能，在保证结构强度与使用可靠性的前提下，尽可能压缩产品的整体体积，提升便携属性。
