AutoCAD焊接符号动态标注块设计

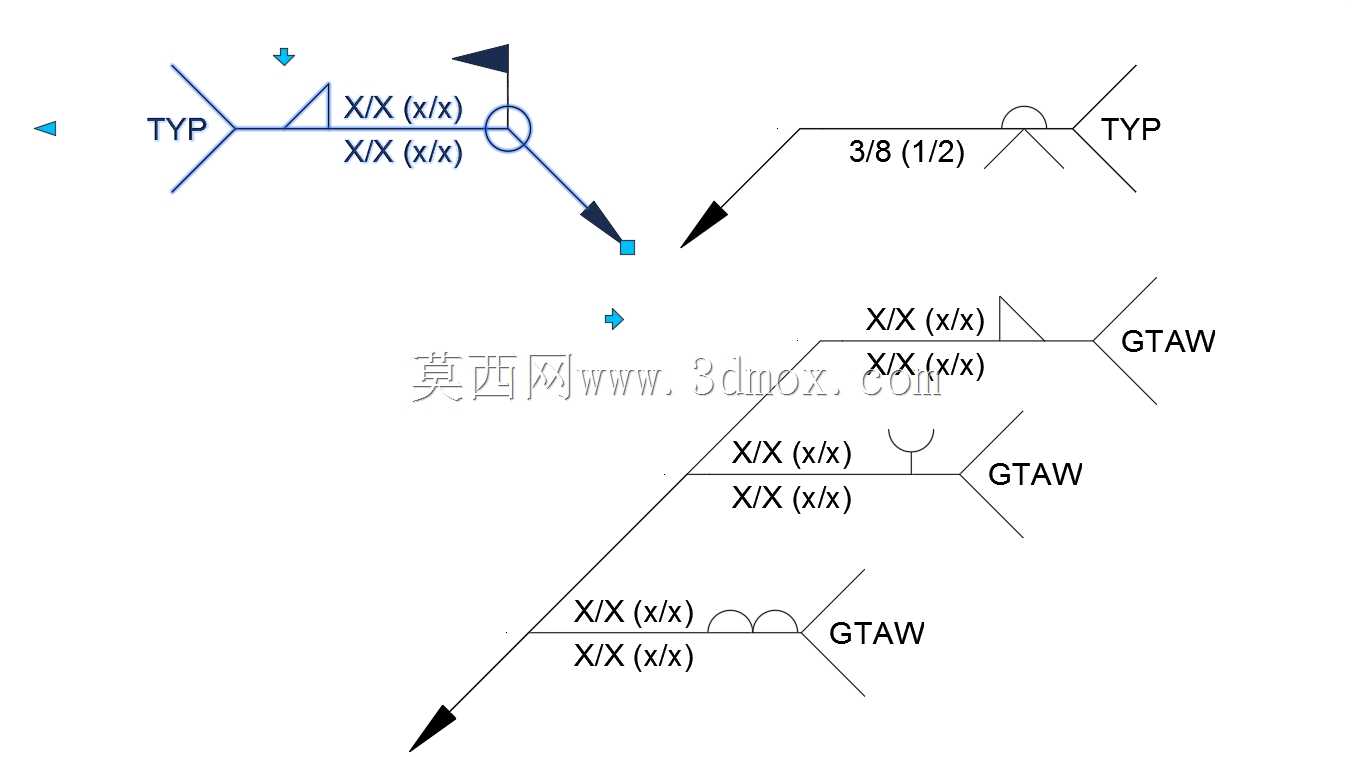

在机械制造、压力容器、钢结构加工等行业的工程制图环节，焊接标注是传递焊接工艺要求、明确焊缝参数的核心载体，直接决定了焊接工序的施工精度与成品质量。传统CAD绘图过程中，焊接符号往往需要手动绘制线条、拼接三角或圆弧标识、逐行填写焊缝尺寸与工艺标注，不仅绘图效率低下，还容易出现符号比例失调、标注位置偏移、引线拉伸变形等问题，给后续的工艺交底、生产加工带来不必要的误差。这款焊接符号动态块正是针对这类绘图痛点开发的标注工具，能够覆盖绝大多数常规焊接场景的标注需求，适配各类机械加工图纸、钢结构施工图纸、压力容器设计图纸的标注规范。从功能特性来看，该动态块内置了多类常用焊接符号的可切换选项，涵盖角焊缝、坡口焊缝、塞焊缝、点焊缝、 stud 焊缝、缝焊缝、封底焊缝、堆焊、法兰焊缝等多种焊缝类型的标识，使用者无需手动绘制基础符号，仅需通过动态块的夹点选择即可快速切换对应的焊缝标识类型，同时支持标注内容的左右翻转，能够适配图纸上不同朝向的焊缝标注位置，避免符号反向导致的读图歧义。动态块的引线与符号尾部支持自由拉伸调整，使用者可以根据图纸上的标注空间、元素排布灵活调整引线长度与符号位置，即使是冗长的标注信息也能通过拉伸尾部获得充足的填写空间，不会出现标注内容挤压、重叠图纸其他元素的问题。在设计思路上，这款动态块严格遵循机械制图焊接标注的国标规范，所有符号的比例、线条粗细、标识位置都符合工程制图的统一标准，切换不同焊缝类型时符号的比例始终保持一致，不会出现变形、错位的情况，保证了整张图纸标注风格的统一性。块内预留了焊缝尺寸、焊接工艺方法的填写位置，支持直接在块属性中输入对应的数值与工艺代号，比如常见的焊缝尺寸标注、GTAW等焊接方法代号都可以直接对应填写，无需额外添加文字注释。从使用边界来看，该动态块可以直接插入到任意版本的AutoCAD图纸中，不会与图纸内的其他块元素、标注样式产生冲突，插入后可以根据图纸的标注比例整体缩放，适配不同幅面、不同比例的绘图需求，无论是小尺寸的精密零件焊接标注，还是大跨度的钢结构构件焊缝标注，都能通过简单的参数调整获得规范统一的标注效果。使用这款动态块进行焊接标注，能够大幅减少绘图人员重复绘制焊接符号的时间，统一图纸的标注规范，降低手动绘图带来的标注错误率，让焊接工艺信息的传递更加精准清晰，有效提升工程制图的工作效率与图纸质量。
