单联防水电气接线盒结构设计

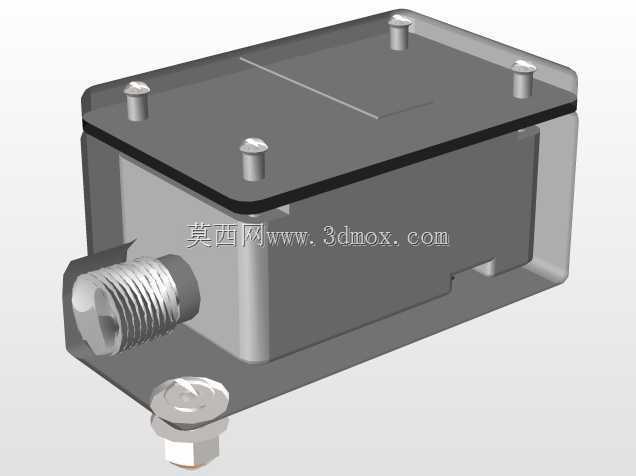

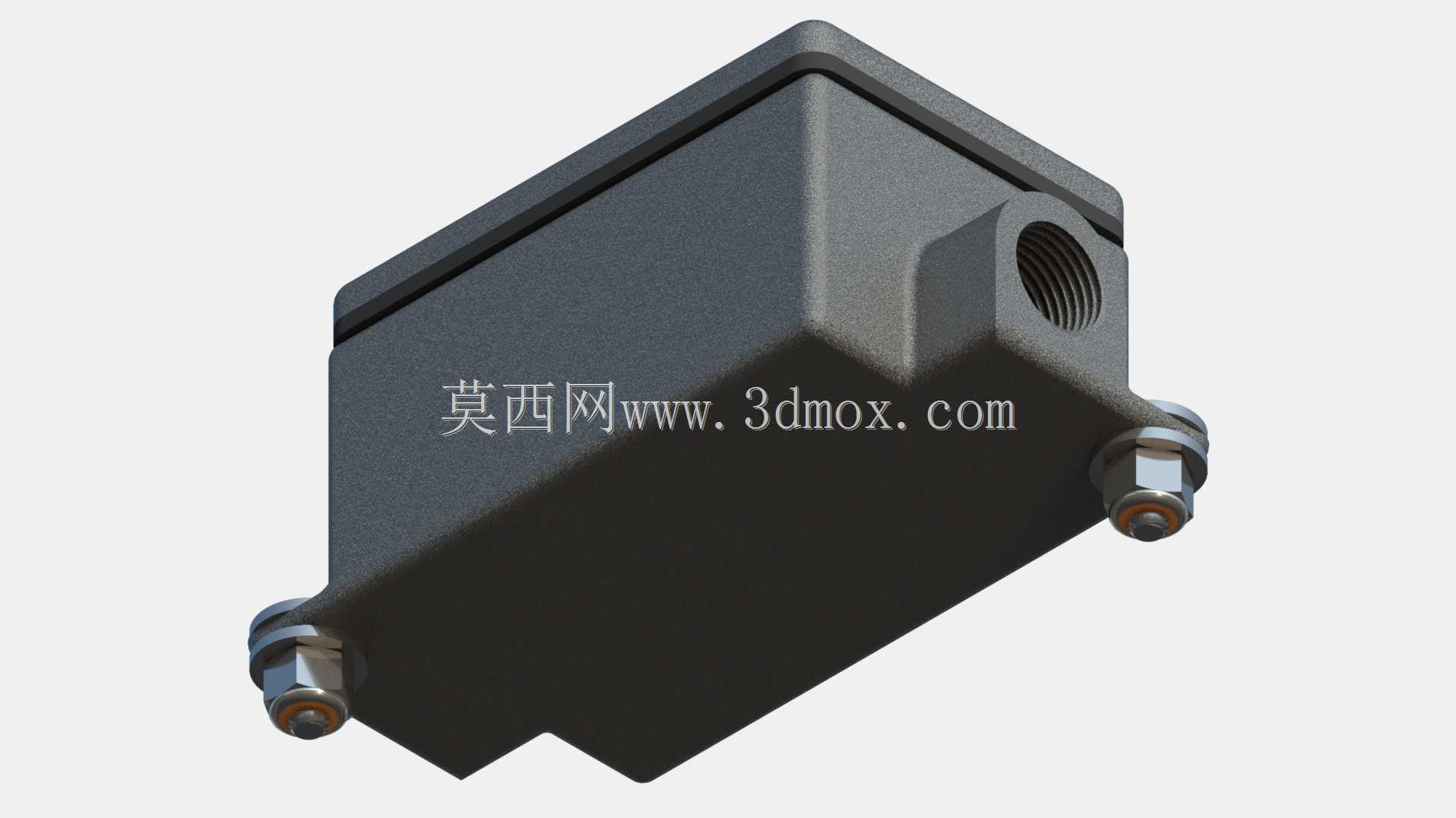

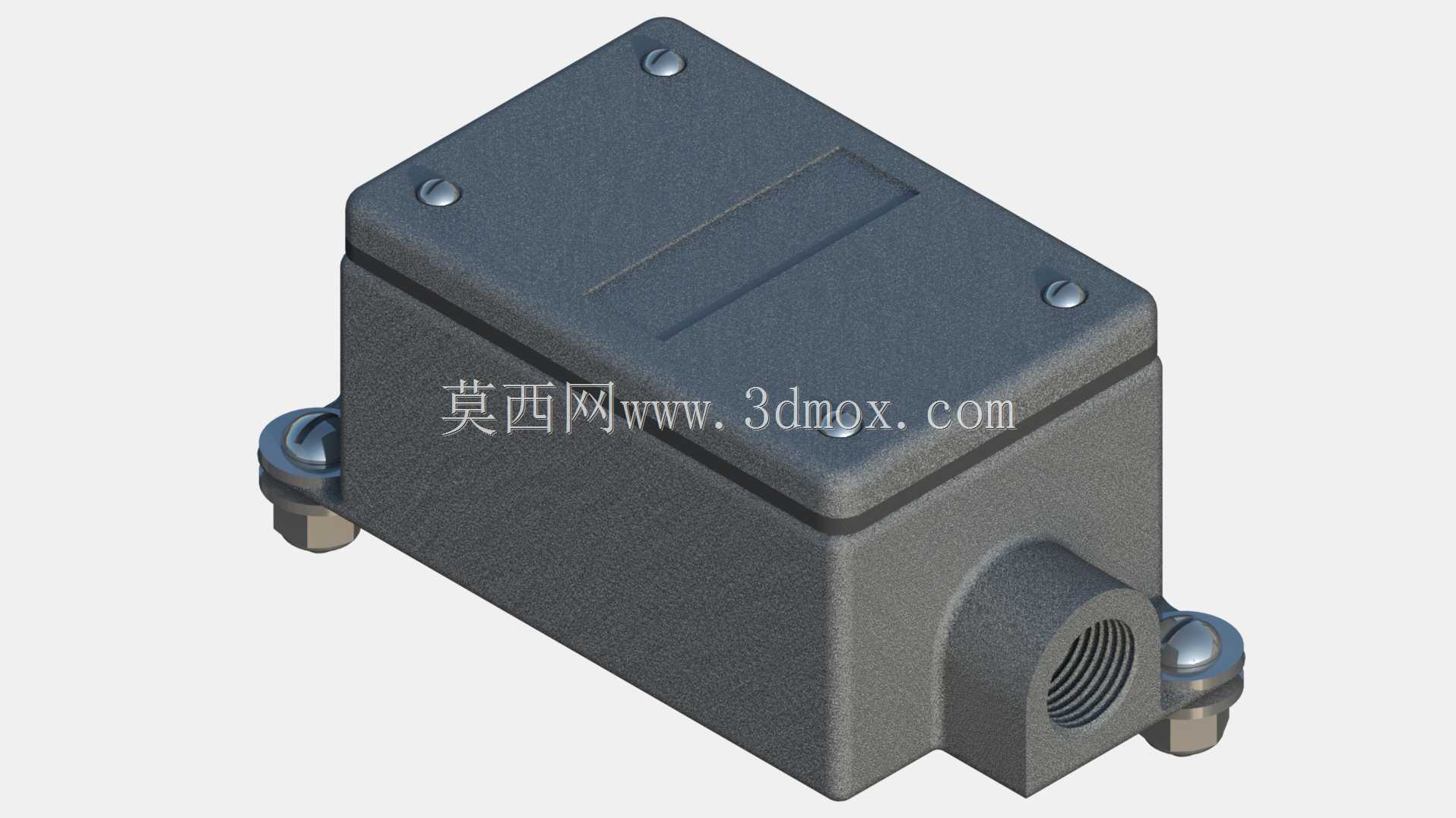

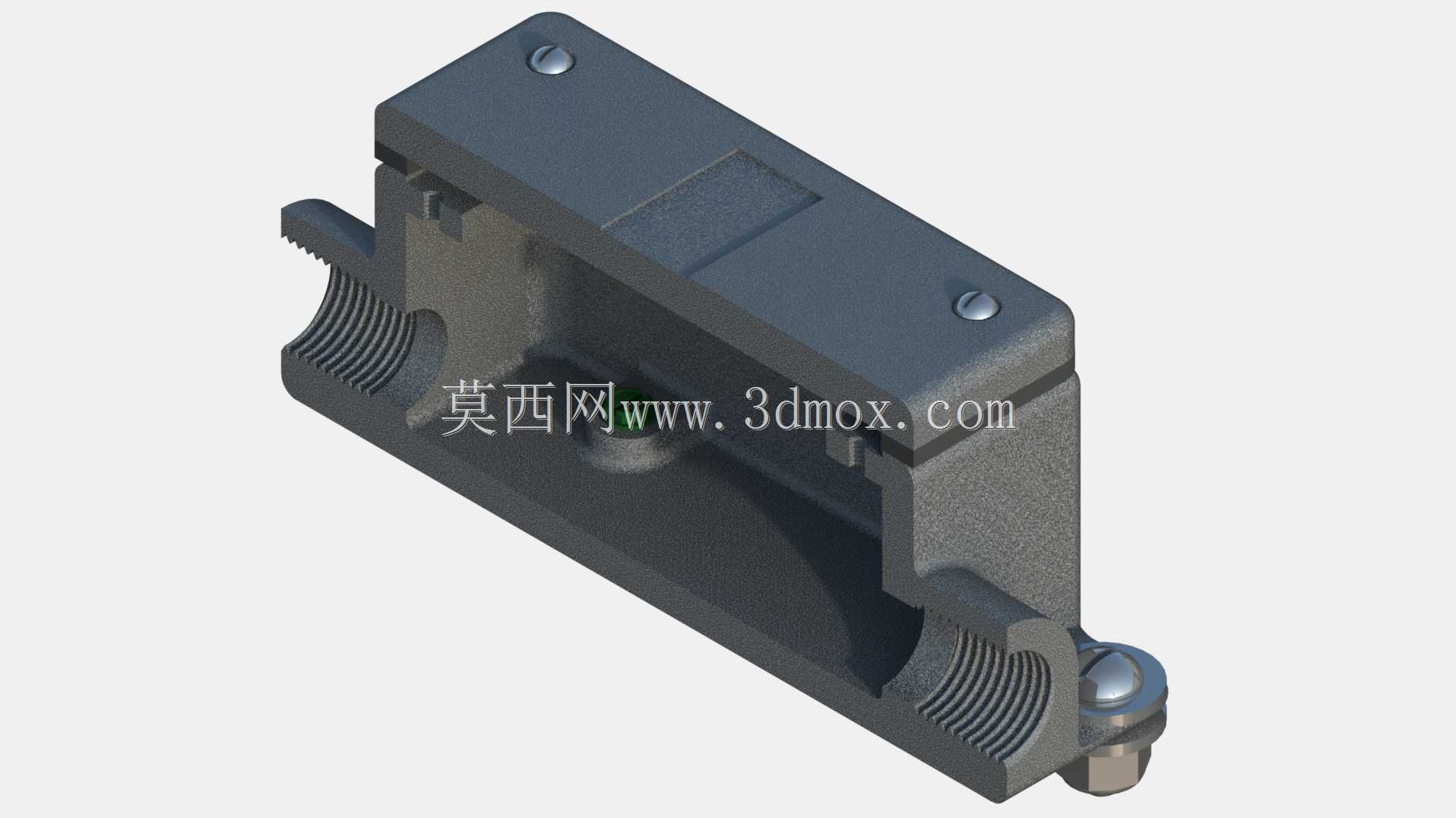

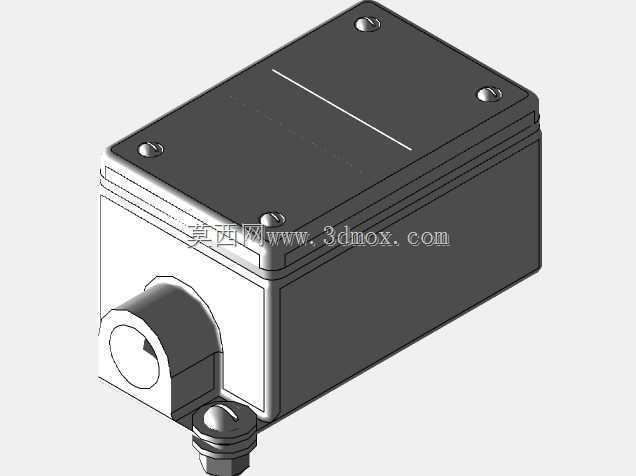

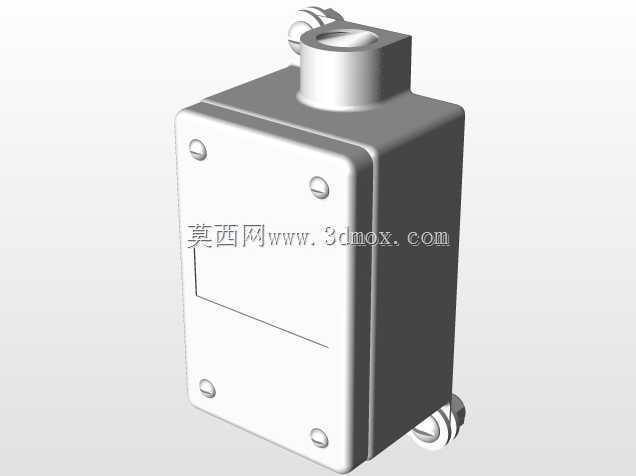

这款单联防水接线盒主要面向户外电气布线、工业设备管线接驳、潮湿工况下的线路分接场景使用，能够在淋水、粉尘较多的作业环境中为内部线缆接头提供可靠的防护空间，避免线路接头裸露引发的漏电、短路、接触氧化等问题。从结构设计来看，盒体采用上下对合的分体式结构，两侧预留带内螺纹的导管接驳端口，端口处的螺纹规格适配常规1/2英寸电气导管，安装时可直接将穿线导管旋入端口，配合密封垫圈即可实现管线与盒体的无缝衔接，无需额外做端口密封处理。盒体上下盖的紧固采用侧边螺栓锁紧结构，螺栓点位分布在盒体边角位置，锁紧时盒体合缝面受力均匀，配合合缝处预置的密封胶条槽，安装时嵌入适配规格的橡胶密封胶条，即可达到IP65级别的防水防尘效果，完全满足户外露天安装、车间潮湿区域布设的防护要求。

在安装边界设计上，盒体内部预留了充足的接线操作空间，可容纳3-4组导线接头的压接、搪锡作业空间，不会出现内部空间局促导致接线挤压、绝缘层破损的问题；盒体底部预留了可选的安装固定孔位，既可以通过侧边的卡装结构直接卡在标准电气导轨上，也可以通过固定孔用螺丝直接固定在墙面、设备壳体表面，适配多种安装场景。设计过程中针对盒盖的螺丝孔位做了边缘倒角处理，避免螺丝锁紧时应力集中导致盒体边角开裂，同时将螺纹孔的啮合长度做了优化，保证多次拆装维护后螺纹依然具备足够的锁紧力，不会出现滑牙失效的问题。

从实际使用角度出发，这类接线盒常应用在户外照明线路接驳、生产车间设备的电源分线、港口码头的电气管线布设、地下管廊的线路接头防护等场景，相比普通塑料接线盒，铸铝材质的盒体具备更高的机械强度，能够承受一定的外力冲击，不会因为轻微磕碰出现盒体碎裂的情况，同时金属材质的抗老化性能更优，在户外紫外线照射、温差变化较大的环境下使用寿命远高于普通塑料壳体。两侧的螺纹端口在不需要多方向进线时，可配套同规格的密封堵头封堵闲置端口，灵活调整进线方向，满足不同走向的管线接驳需求。盒体内部没有多余的加强筋遮挡，接线操作时手部有充足的操作空间，即使佩戴绝缘手套也能顺利完成接头压接、线路整理的作业，降低现场安装的操作难度。
