带式输送结合斗式提升的颗粒物料处理装置

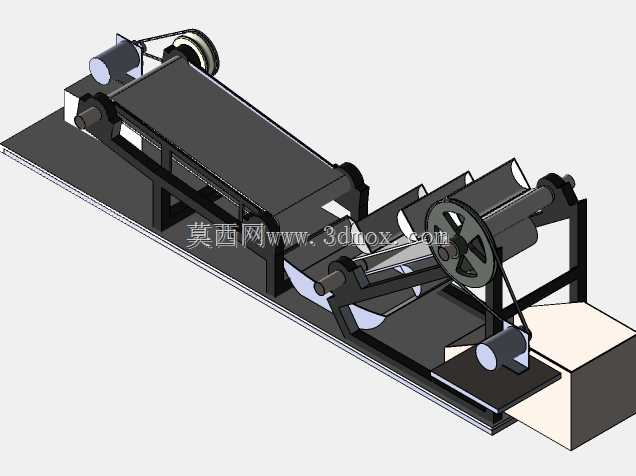

这套颗粒物料处理装置主要面向粮食加工、建材生产、化工散料储运、饲料加工等存在颗粒状散料转运需求的行业场景，可适配稻谷、塑料粒子、砂石骨料、饲料颗粒等多种流动性较好的颗粒状物料的连续输送作业，解决不同工序间存在高度差的物料转运痛点，替代传统人工转运或多段零散输送的低效作业模式。装置采用带式输送机与斗式提升机结合的组合式结构设计，前端水平布置的带式输送机负责承接上游工序出料，将散状颗粒物料平稳输送至斗式提升机的受料区段，带式输送机的机架采用型钢焊接成型，托辊组排布兼顾承重与运行平稳性，可根据现场进料位置调整接料端的延伸长度，适配不同上游设备的出料口位置；后端倾斜布置的斗式提升机通过料斗舀取带式输送机送来的物料，沿牵引轨道提升至指定高度后，在顶端卸料区段将物料送入下游储料仓或下一加工工序，提升段的倾斜角度可根据现场安装空间的高度差做适配调整，避免物料在提升过程中出现撒漏、回落的问题。整套设备的设计思路围绕颗粒物料的连续无撒漏转运展开，在两种输送设备的衔接位置设置了导料溜槽结构，让带式输送机卸下的物料能够精准落入提升机料斗内，减少衔接处的物料溢出；驱动端分别为带式输送机和斗式提升机配置独立的动力单元，可根据实际输送物料的容重、输送量需求匹配对应的动力参数，同时在传动位置设置防护结构，避免运行过程中物料卡滞或人员误触带来的安全隐患。在安装边界方面，整套装置的水平占地长度可根据现场场地条件调整带式输送机的输送段长度，提升高度可根据上下游设备的高度差做定制化适配，安装时仅需将设备底座与地面做预埋固定，衔接好上下游设备的进料、出料接口即可投入使用，无需复杂的现场改制；设备运行过程中可通过调整带速、提升机运行速度来匹配不同的产能需求，针对磨琢性较强的颗粒物料，可更换耐磨材质的输送带和料斗，延长设备的整体使用寿命，整套结构兼顾了水平长距离输送和垂直高度提升的双重需求，相比单一输送设备能够更好地适配复杂生产现场的物料转运路线，减少物料转运过程中的粉尘溢出和物料损耗，提升散料处理工序的整体自动化水平。
