带扁平皮带挡料斗的倾斜上料输送装置

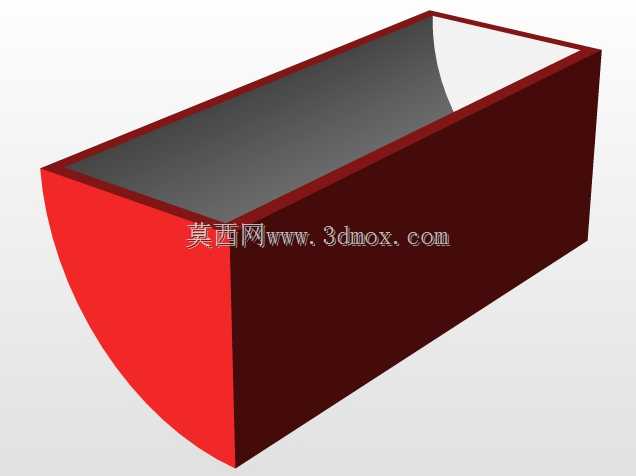

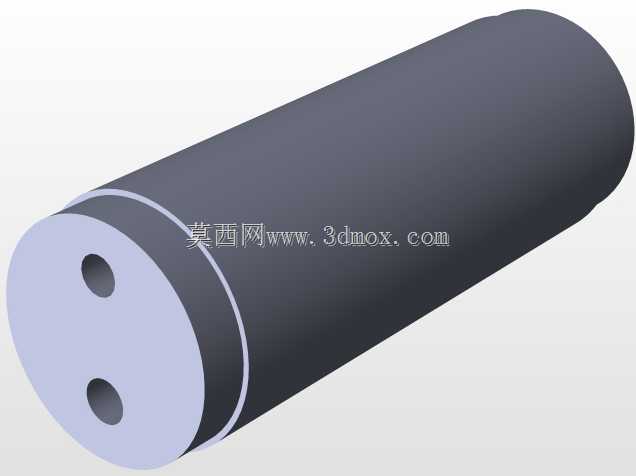

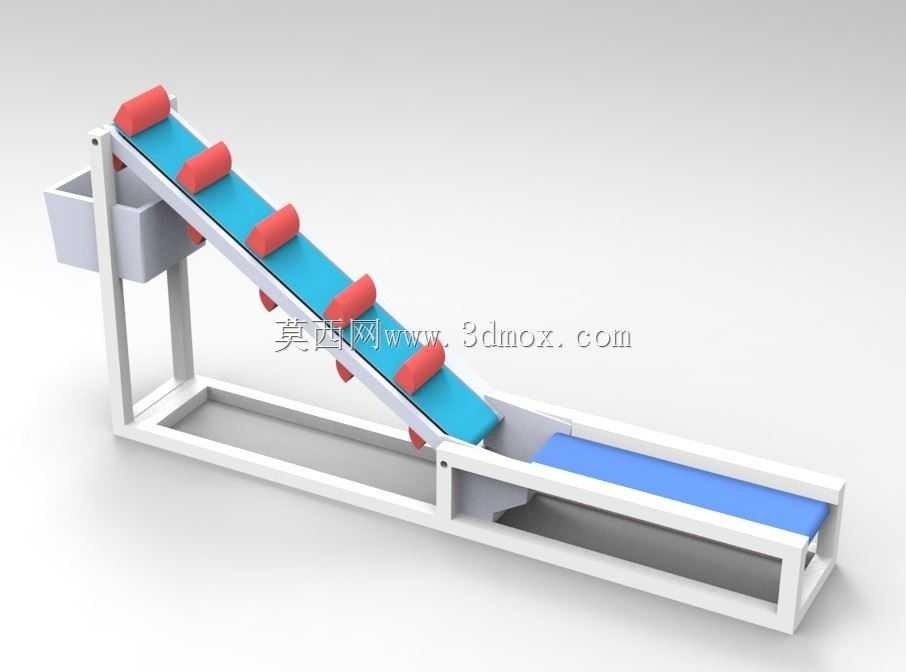

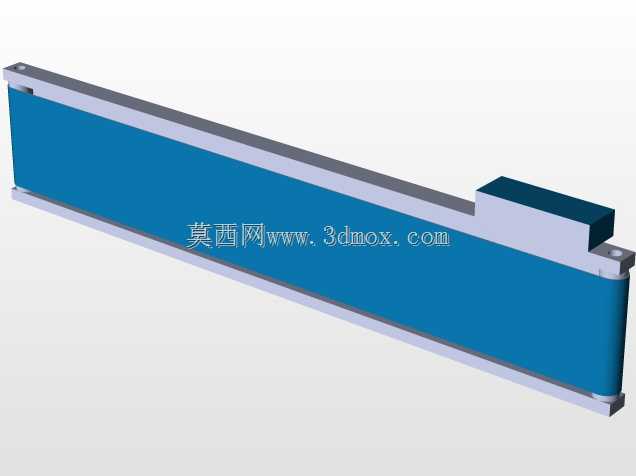

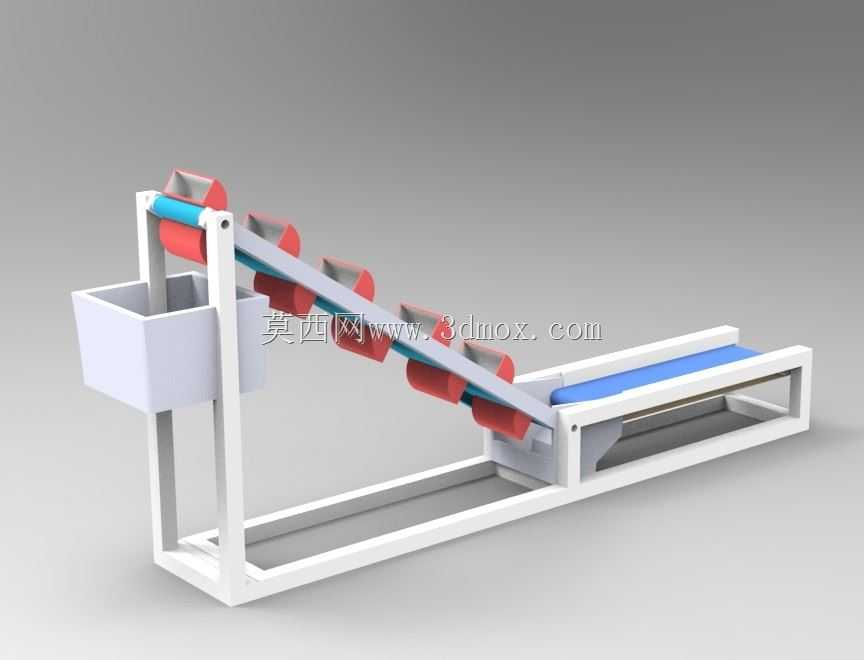

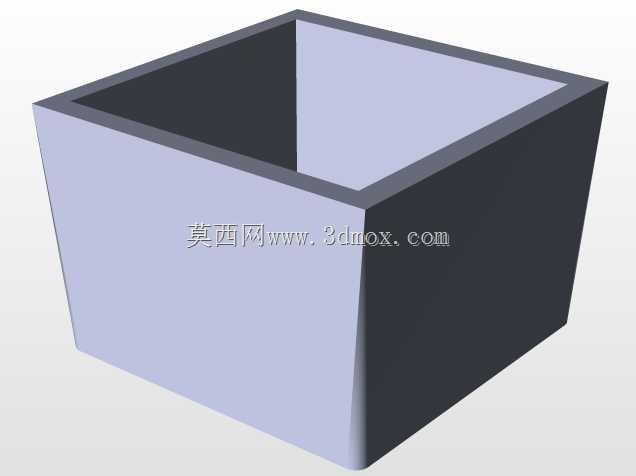

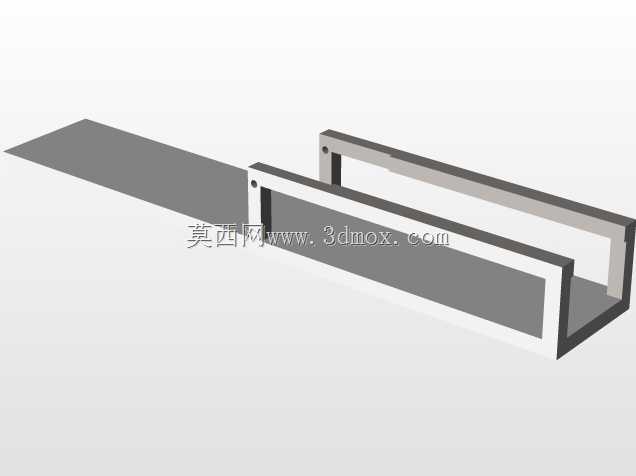

这款带扁平皮带与挡料斗的倾斜输送装置，主要面向散状颗粒、小块状原料的短距离提升上料作业场景，常见于粮食加工、小型建材生产、农副产物处理、轻工零部件分拣等生产环节，承担将低位收集的原料连续输送至高位加工设备进料口的功能，可衔接地面料堆与后续破碎、筛分、包装、混料等工序，替代人工反复上料的高强度作业，降低生产过程中的人力投入，同时减少散料转运过程中的撒漏损耗。设备整体采用低位水平接料段加倾斜提升段的组合结构，水平段贴近地面布置，可直接承接人工倾倒或前端设备排出的物料，无需额外搭建高位接料平台，适配车间内狭小的地面安装空间；倾斜段的输送皮带上等距布置了红色挡料块，可在皮带向上运行时拖住散状物料，避免物料因重力沿皮带下滑，保证大倾角输送过程中的物料稳定性，倾斜段顶端衔接下料结构，可将物料精准导入下游设备的进料口。设备的机架采用方管焊接成型的框架结构，底部设置通长的水平支撑框架，可通过膨胀螺栓直接固定在水泥地面上，无需复杂的预埋基础，安装时只需调整机架水平度与倾斜段角度即可投入使用，整体安装边界宽度适配常规车间的通道预留尺寸，不会占用过多生产操作空间。设计过程中重点考虑了散料输送的防撒漏需求，在接料位置设置了敞口式接料斗，可承接倾倒过程中散落的物料，避免物料掉落到设备外侧；皮带两侧的机架设置了挡边结构，防止输送过程中物料从皮带侧边洒落；倾斜段的倾斜角度经过合理测算，既保证足够的提升高度，又避免角度过大导致物料滑落，同时兼顾设备整体长度，减少设备在车间内的占地长度。设备的传动结构布置在倾斜段的上下两端，辊筒的安装位置预留了张紧调节空间，可在皮带长期使用出现松弛时快速调整张紧度，保证皮带运行的稳定性，日常维护时只需定期检查皮带磨损情况与辊筒转动顺畅度即可，维护操作简单，适配中小生产车间的设备运维能力。
