24V低压直流驱动电机结构设计

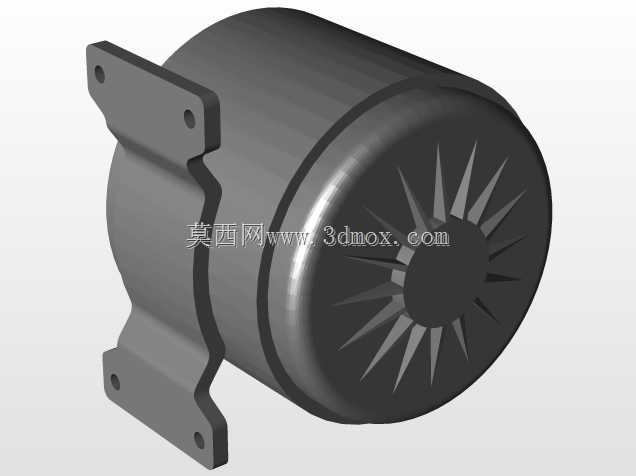

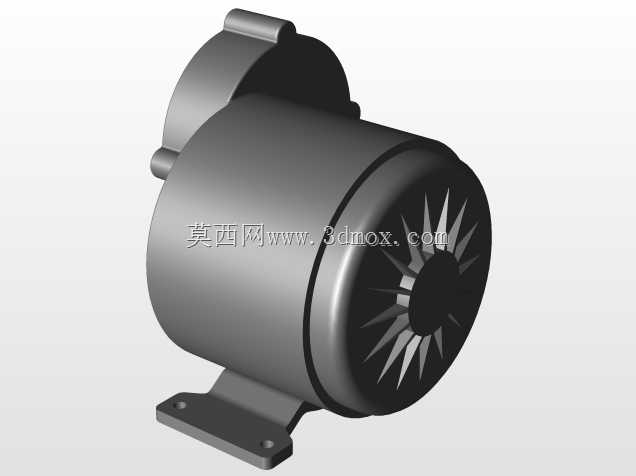

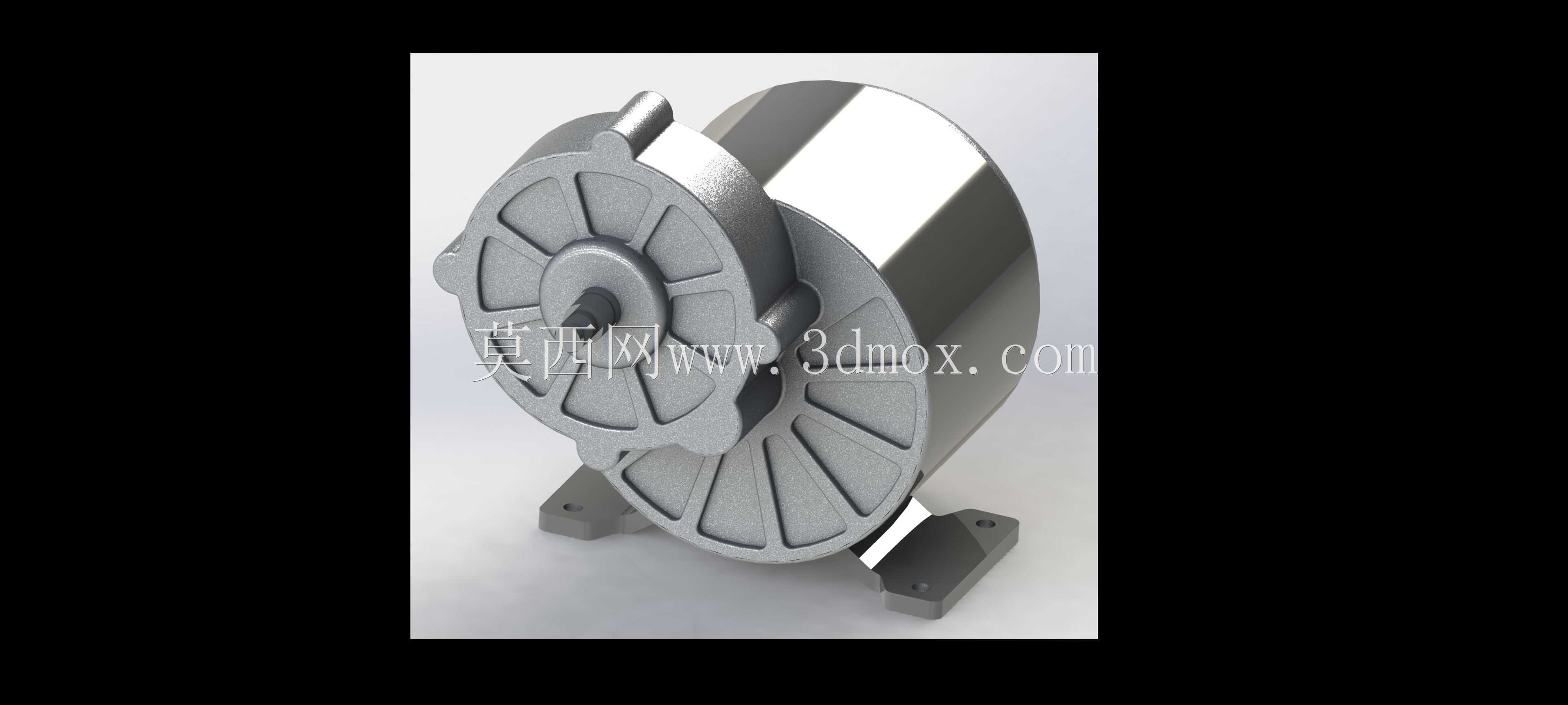

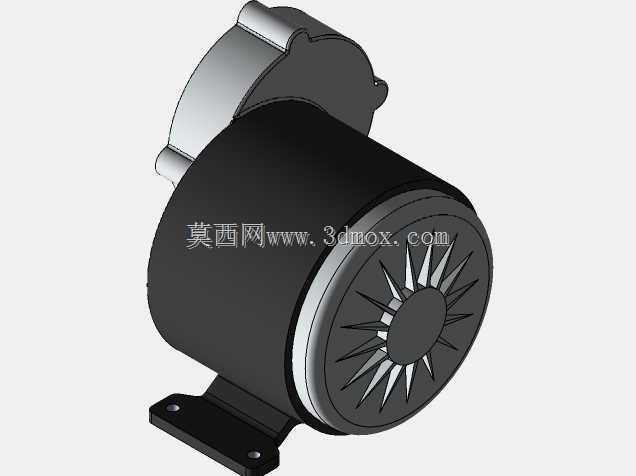

这款24V低压直流电机，是面向低压供电场景开发的动力输出部件，在工业自动化、小型移动设备、民用机电产品领域有着广泛的适配空间。在实际生产应用中，这类低压直流电机常被用作小型输送线的动力源、户外巡检设备的行走驱动、智能仓储分拣机构的动力单元，也可适配家用小型机电设备、园林工具、医疗辅助器械等对供电安全等级有要求的场景，24V的供电电压属于安全特低电压范畴，在人员易接触的设备场景中，能有效降低触电风险，适配潮湿、半户外等对供电安全要求较高的作业环境。从功能特性来看，这款直流电机具备低压直流供电的典型优势，启动转矩充足，调速响应速度快，可通过调整输入电压实现宽范围的转速调节，能适配不同负载下的动力输出需求，运转过程中电磁噪音控制表现优异，运行平稳性较好，可满足对作业噪音有管控要求的室内设备使用需求。在产品设计思路上，这款电机采用了端盖集成安装脚的一体化结构设计，前端盖采用辐条式加强筋结构，既能够保证端盖的结构强度，为内部轴承、转子部件提供稳定的支撑，又能通过辐条间隙形成自然通风道，辅助电机运转过程中的散热，避免长时间高负载运转下的热量堆积；电机外壳采用光滑圆柱筒体结构，加工工艺性好，能有效降低生产加工的难度，同时圆柱结构也便于配套安装防护套、散热环等附加配件；底部的两个安装支脚采用对称式设计，支脚上预留了标准安装孔位，可直接通过螺栓固定在设备安装基座上，安装对位便捷，能有效降低现场装配的调试难度。从安装边界来看，这款电机的轴向尺寸与径向尺寸经过紧凑化设计，整体占用安装空间较小，输出轴采用标准轴径设计，可直接配套联轴器、同步轮、齿轮等常用传动部件，无需额外定制转接结构；安装支脚的孔位间距符合通用小型电机的安装尺寸规范，可直接替换同功率等级的同类型低压直流电机，设备升级改造成本较低。在结构细节上，电机的端盖与筒体采用止口定位配合，装配同轴度精度高，能有效降低转子运转过程中的径向跳动，延长轴承的使用寿命，输出轴端预留了密封结构安装位，可根据使用需求加装防尘密封圈，适配多粉尘、轻度油污的作业场景，拓展电机的适用环境范围。
