卧式偏心块激振振动电机结构设计

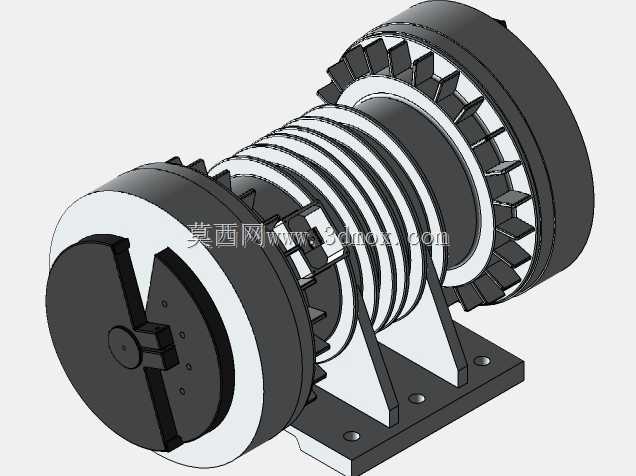

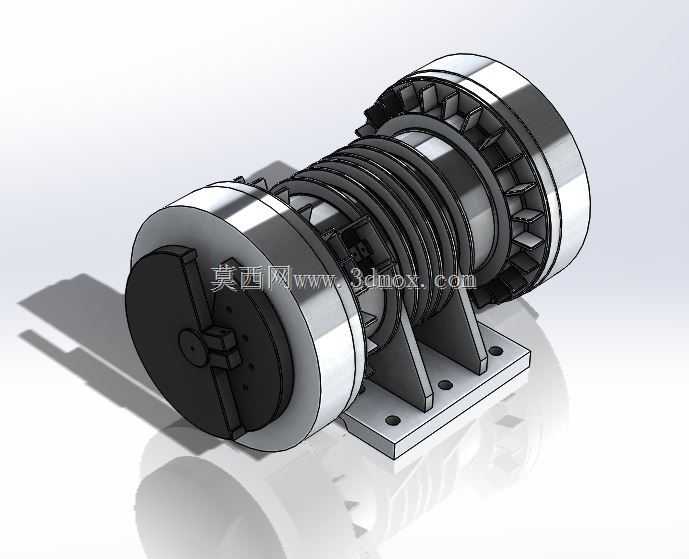

这款卧式振动电机是专为各类需要可控激振力的工业场景设计的动力激振装置，核心应用覆盖矿山物料筛分、建材振动成型、粮食分选输送、料仓防堵破拱、振动时效处理等多个工业生产环节，是振动筛分设备、振动给料机、振动落砂机、振动夯实机这类依赖振动做功设备的核心动力源。不同于普通旋转输出的电机，该装置通过转轴两端配置的可调偏心块结构，将电机转子的旋转运动直接转化为高频周期性激振力，无需额外加装激振机构即可直接为配套设备提供稳定的振动激励，大幅简化了配套设备的整体传动结构。从设计思路来看，该电机采用卧式底脚安装结构，机座部分设置了带安装孔的一体式支撑脚，安装孔位的间距、孔径均匹配工业振动设备的通用安装标准，安装时可直接通过螺栓固定在设备的安装基面，无需额外设计转接支架，有效降低配套设备的设计与制造成本。机身整体采用圆柱式密封结构，定子、转子绕组完全封闭在机壳内部，可适配多粉尘、高湿度的恶劣工业作业环境，避免作业过程中粉尘、水汽侵入电机内部造成绕组损坏。两端的偏心块采用可调节角度的叠片式设计，实际使用时可通过调整偏心块的重合角度改变偏心质量矩，实现激振力大小的无级调节，适配不同工况下对振动幅度、激振强度的差异化需求。转轴两端配置了重载型轴承结构，可承受高频振动带来的持续径向载荷，大幅延长设备的连续运行寿命。机身的接线盒设置在机壳侧方，接线方向可根据安装空间灵活调整，适配不同走线方向的安装需求。从安装边界来看，该电机的轴向总长度、径向最大外径、底脚安装孔的中心距均经过标准化适配，可直接替换同功率规格的传统振动电机，无需对原有设备的安装基面进行改造。两端偏心块的旋转外径预留了足够的安全间隙，安装时无需额外加装过大的防护外罩，仅需保证偏心块旋转范围内无结构干涉即可。机身的散热筋沿机壳圆周方向均匀分布，可在连续高频运行过程中快速导出绕组产生的热量，避免电机过热烧毁，保障设备长时间连续稳定运行。该结构的振动电机激振力方向可通过调整安装角度灵活改变，能够满足直线振动、圆周振动等不同振动轨迹的设备需求，适配范围十分广泛。
