商用下吸式不锈钢油烟净化吸烟设备结构

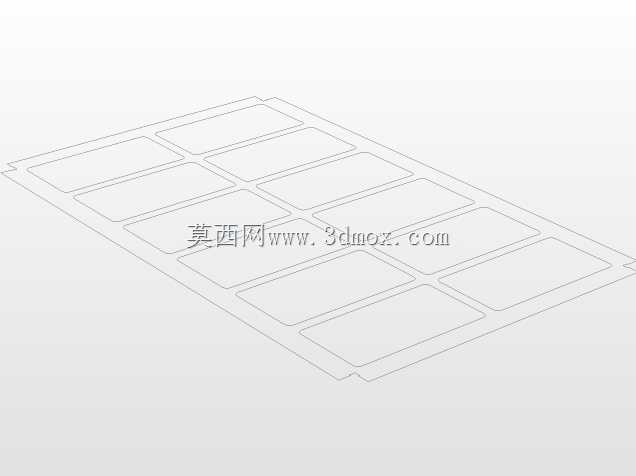

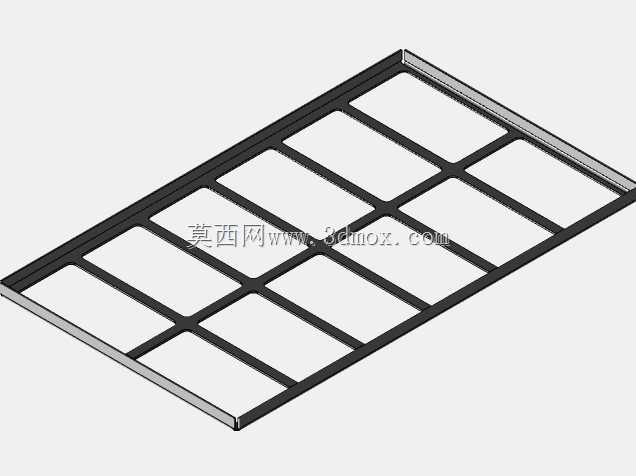

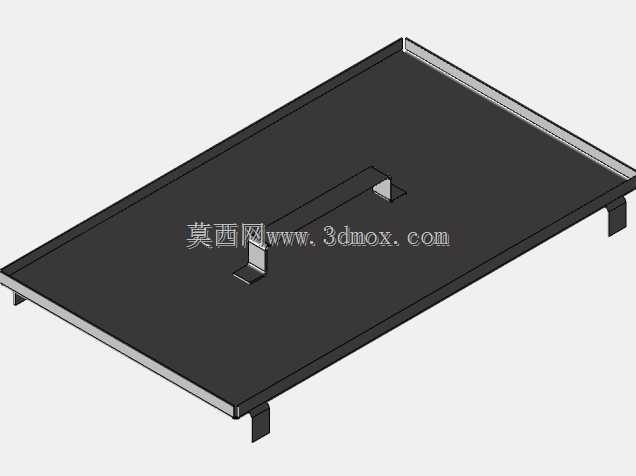

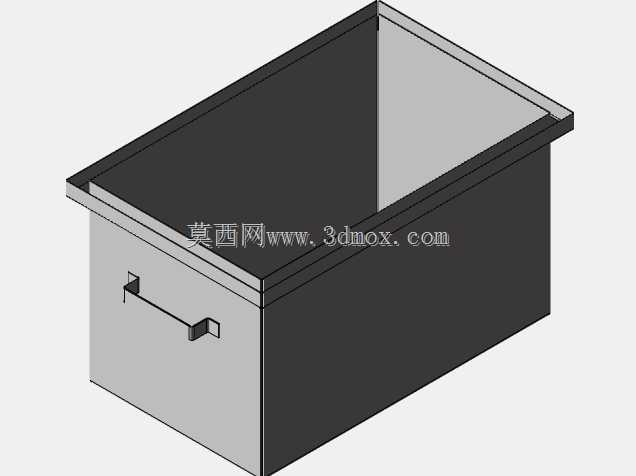

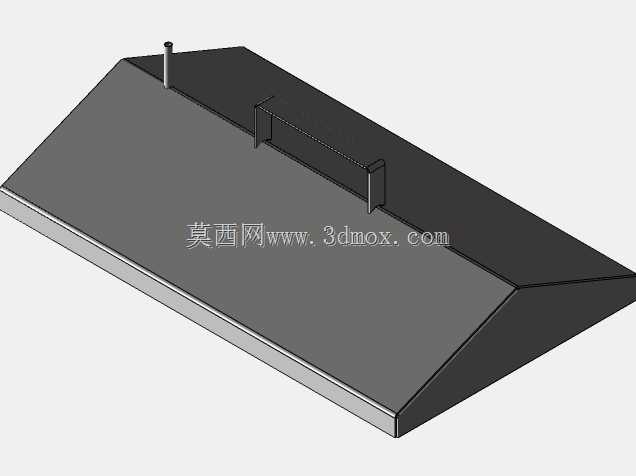

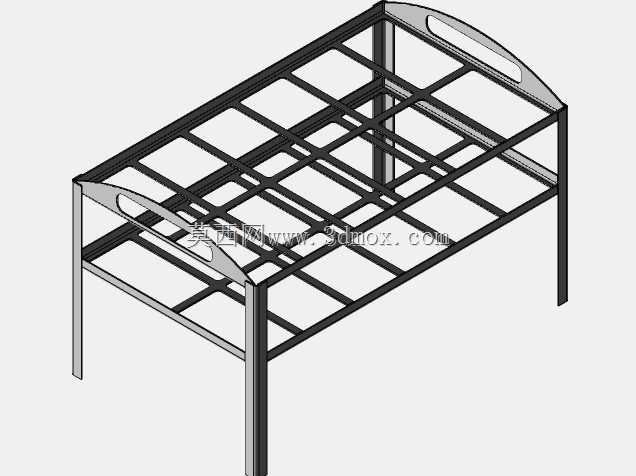

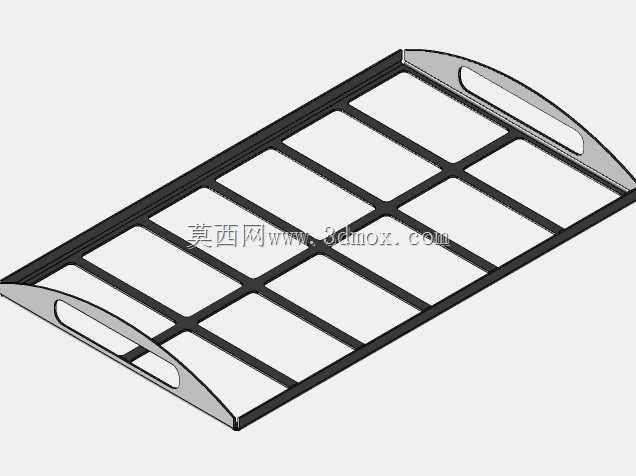

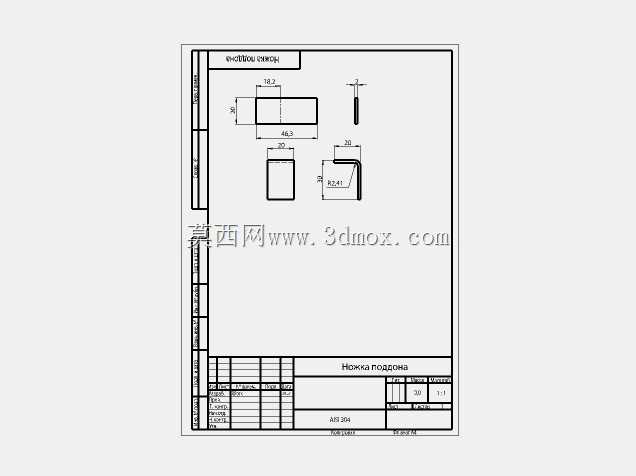

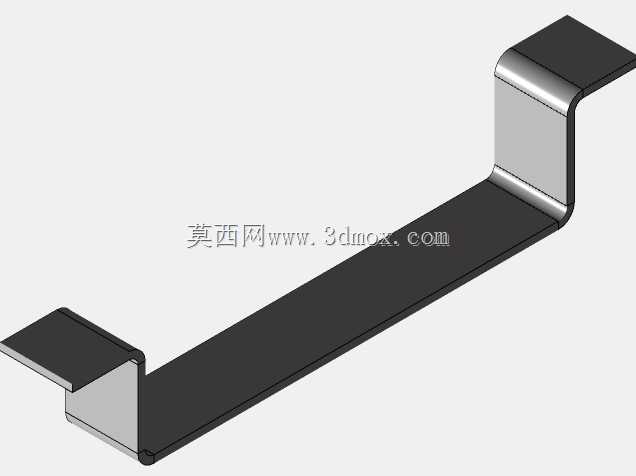

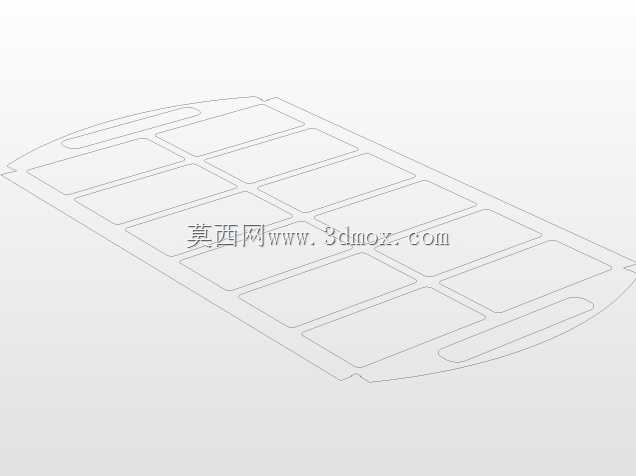

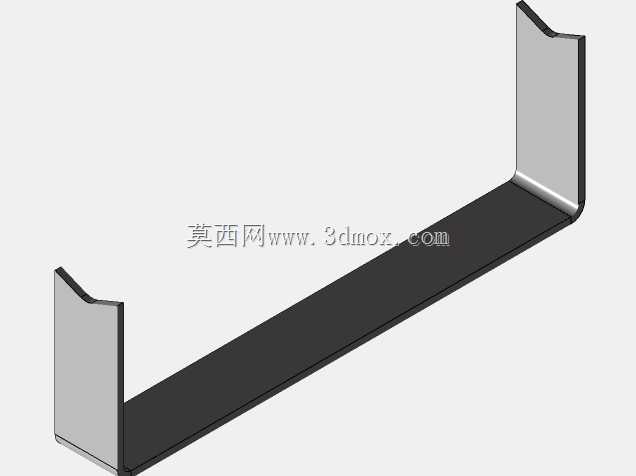

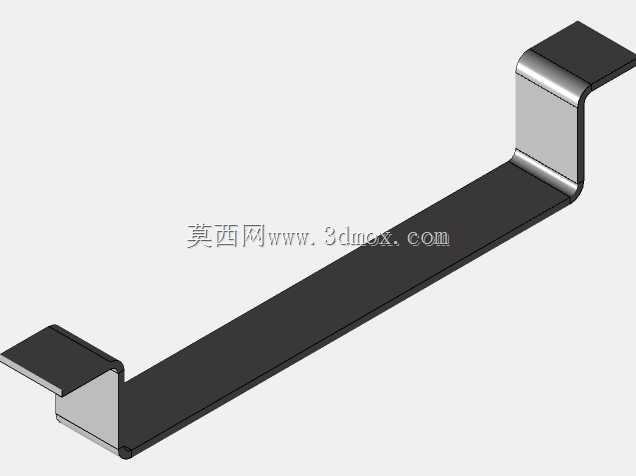

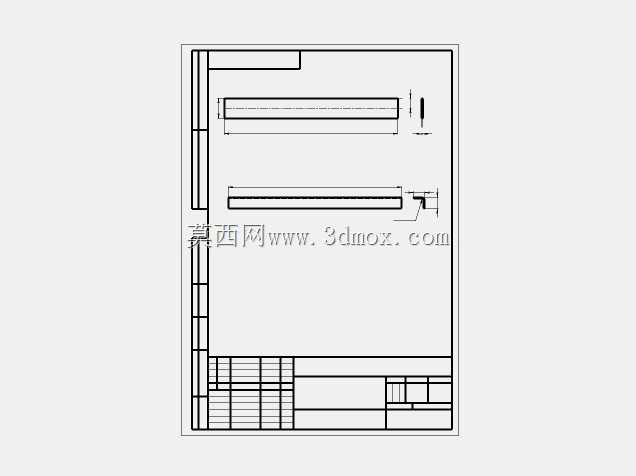

该设备主要面向商用餐饮后厨、小型烧烤加工工位、实验室通风排烟等场景设计，核心用途是捕捉并聚拢作业过程中产生的油烟、烟气与悬浮颗粒物，避免烟气无组织扩散污染作业环境，降低操作人员吸入有害烟气的风险。设备整体采用分层式结构设计，最顶部为倾斜式集烟罩结构，罩体边缘做斜切收边处理，能够扩大烟气捕捉覆盖范围，配合顶部设置的提手结构，可快速拆卸集烟罩进行内部油污清理与滤网更换。中间层为格栅式置物承载架，采用镂空网格结构设计，既可以放置待加工的食材、工件，也能够让下方升腾的烟气顺利穿过格栅被顶部集烟罩捕获，架体两侧设置弧形扶手，方便整体挪动调整安装位置，架体支撑腿采用等边角钢折弯成型，保证承载强度的同时控制整体自重。置物架下方设置有平整的接油导液板，板面做微倾斜角度设计，能够将冷凝滴落的油污导流至下方储油槽内，避免油污渗漏污染作业台面。最底部为箱体式储油基座，基座侧面设置抽拉式储油抽屉，可定期抽出清理积存的油污废液，基座侧面同样设置嵌入式提手，方便设备整体搬运移位。设计过程中充分考虑商用场景的安装边界，整体外形采用方正矩形布局，可直接贴合墙面或操作台边缘放置，无需额外预留过大的侧边安装空间，各连接部位采用折弯咬合与紧固件结合的方式，减少焊接变形量，所有外露边缘均做钝化折边处理，避免安装与清洁过程中划伤操作人员。整机主体采用不锈钢薄板经激光切割、折弯成型工艺加工，板材厚度兼顾结构刚性与轻量化需求，表面做拉丝处理，既耐油污腐蚀，也方便日常擦拭清洁，设备可根据实际安装场景匹配不同风量的排风组件，适配不同规模的作业工位排烟需求，结构拆分设计便于后期维护更换易损部件，降低长期使用的维护成本。
