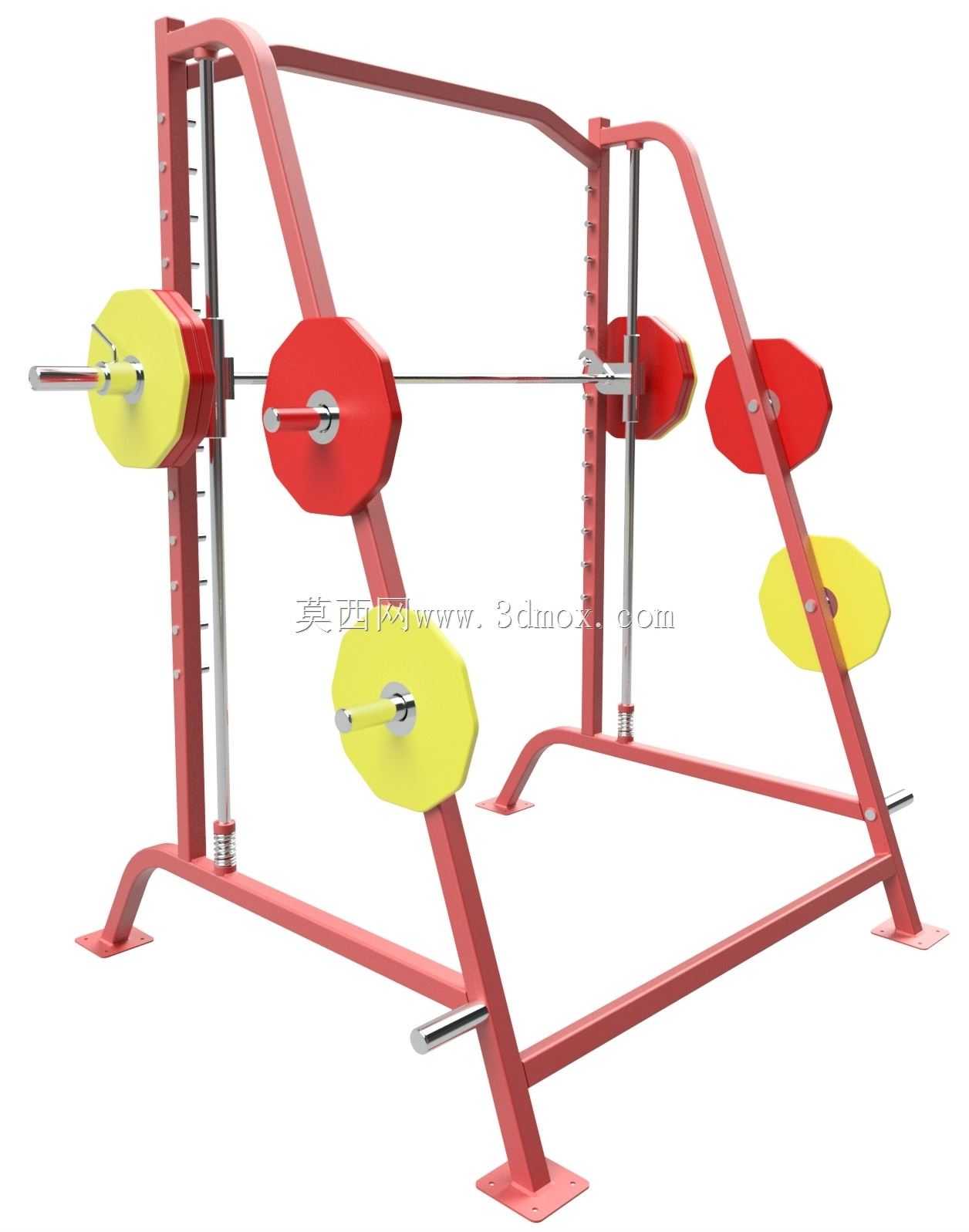

商用健身房配重式史密斯训练架结构设计

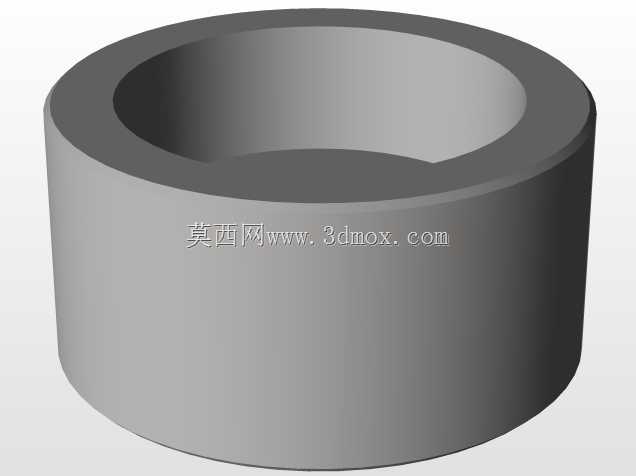

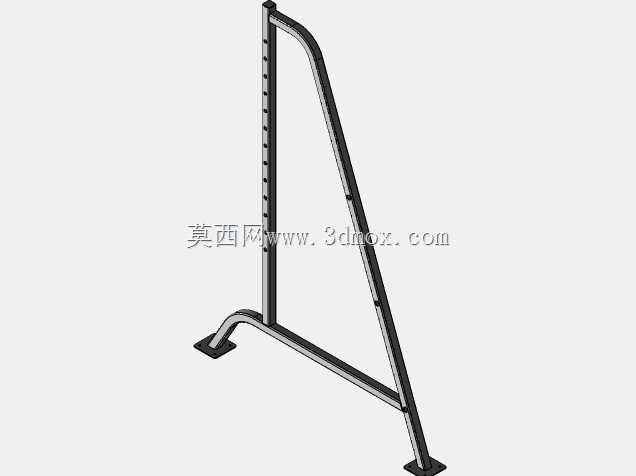

这款史密斯训练架的三维结构，核心围绕商用健身场景的高频使用需求展开设计，区别于普通自由杠铃架的核心特征，是为杠铃杆设置了沿垂直立柱滑动的导向约束结构，能让训练者在完成卧推、深蹲、硬拉、肩推等复合力量动作时，杠铃的运动轨迹被限制在固定路径上，既可以降低新手训练时的动作变形风险，也能帮助有基础的训练者在大重量训练时减少核心稳定的额外负荷，针对性刺激目标肌群。从结构布局来看，整机采用双侧倾斜式主框架设计，底部的支撑脚向外延伸出足够的安装边界，框架整体的重心落在支撑脚围成的矩形区域中心，即使在单侧加载满配重片、训练者动作出现小幅偏移时，也不会出现架体侧翻的风险，安装时仅需要在平整的混凝土地面通过膨胀螺栓固定四个支撑脚即可，不需要额外做地面预埋处理，适配绝大多数商业健身房、单位健身室、社区运动中心的场地条件。导向立柱上均匀排布了多档位的安全锁止孔位，训练前可以根据自身动作的活动范围，将安全挡杆调整到合适高度，一旦训练过程中出现力竭无法完成动作的情况，杠铃杆可以直接落在安全挡杆上，避免杠铃滑落造成的运动损伤，相比无保护的自由杠铃训练，安全冗余度提升明显。杠铃杆两端的配重安装位做了加长设计，可以同时适配大孔径的奥林匹克杠铃片与常规孔径的普通配重片，配重挡销采用快拆式结构，更换配重片时不需要额外工具，单手即可完成锁止与拆卸操作，适配健身场所高频换片的使用节奏。框架的主受力杆件采用矩形钢管焊接成型，所有焊接位置都做了圆弧过渡处理，既可以消除焊接应力集中点，提升架体的整体疲劳强度，也能避免尖锐棱角对训练者造成磕碰划伤。整机的外形尺寸充分考虑了常规健身区域的空间预留，宽度方向不会占用过多的横向场地，长度方向预留了足够的训练者站位空间，同时框架顶部的横梁可以额外搭配引体向上把手、弹力带挂点等拓展配件，不需要额外改动主体结构就能实现更多训练功能。在建模过程中，所有运动配合位置都做了间隙预留，杠铃杆的滑动衬套位置预留了润滑脂存储槽，长期使用时可以减少滑动阻力，避免出现卡滞、异响的问题，配重片的安装位做了同轴度公差约束，保证加载配重后杠铃杆不会出现偏载磨损导向结构的问题。
