多轴数控龙门加工工作台结构设计

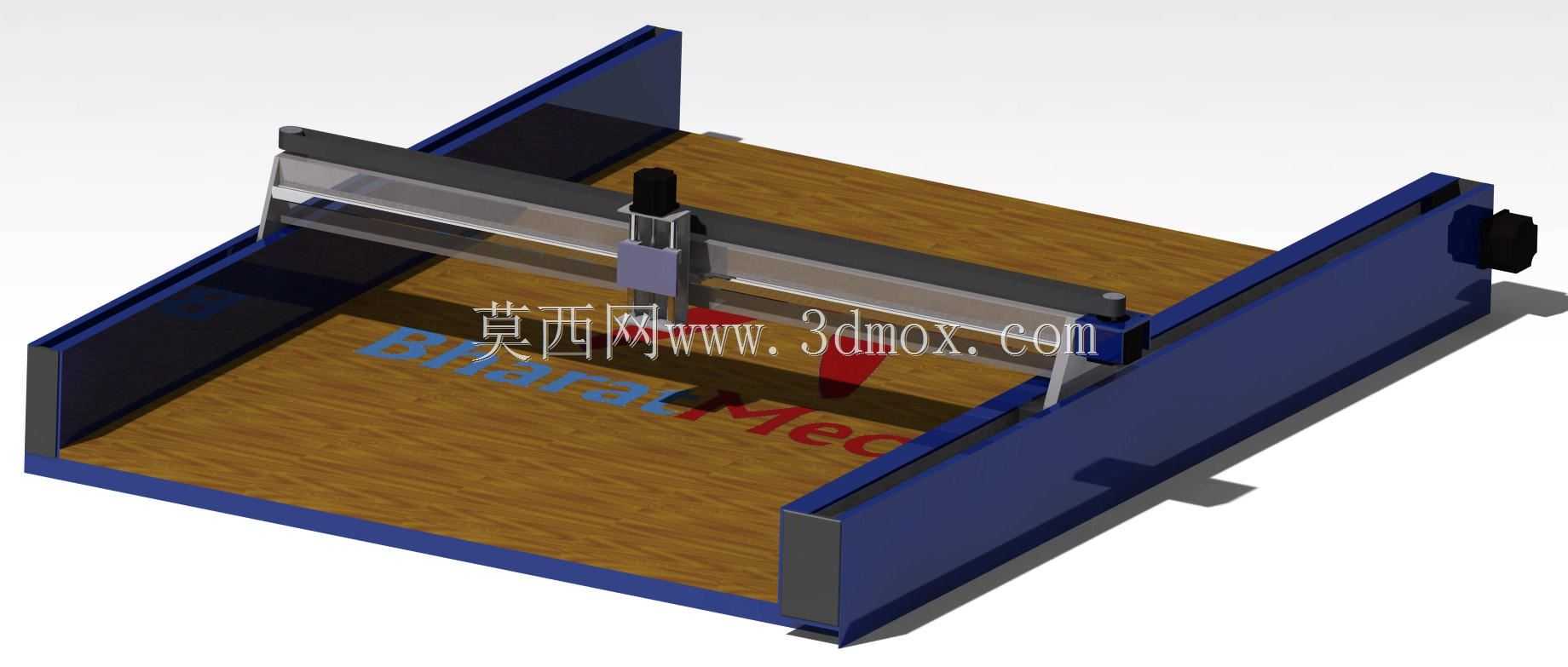

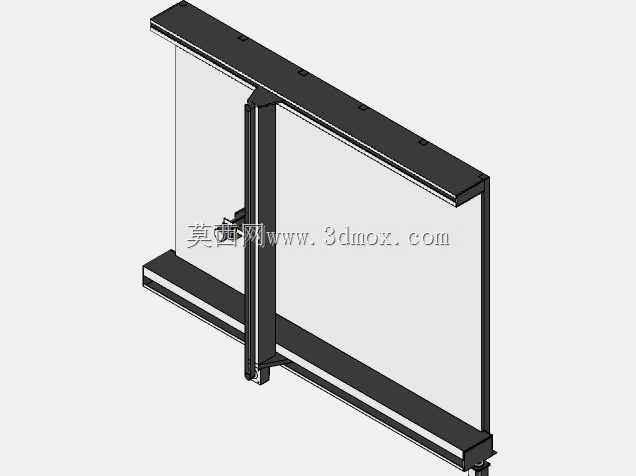

这款数控龙门工作台是面向多品类平面加工场景打造的通用承载基座，可直接作为激光切割、泡沫异型切割、木工浮雕切割等设备的核心承载主体，适配广告标识制作、木质家具加工、泡沫模具成型、薄金属板材下料等多个细分加工领域，能够覆盖中小幅面平面工件的全流程加工作业需求。设备整体采用龙门式跨梁布局，两侧立式支撑座对称固定在工作台基座的长边两侧，形成稳定的门式承载框架，横向移动梁架跨接在两侧支撑导轨上，可沿Y轴方向做全行程平稳移动，加工执行端搭载在横向梁架上，可沿X轴方向做横向进给运动，双轴配合可覆盖整个工作台面的加工范围，无加工死角。在传动系统设计上，X轴与Y轴均采用正时皮带传动方案，相比传统丝杠传动，正时皮带传动具备运行噪音低、传动效率高、维护成本低、高速进给时无反向间隙的优势，完全适配非金属材料、薄金属材料高速切割的进给速度要求，同时皮带传动的缓冲特性可降低加工头启停瞬间的冲击，延长加工执行端的使用寿命。工作台台面采用高密度耐磨板材作为承载面，表面平整抗压，可直接放置待加工板材，也可根据加工需求加装夹具、真空吸附台等辅助定位结构，适配不同材质、不同厚度工件的装夹需求。两侧立式支撑座采用箱型结构设计，内部预留了传动组件、走线槽的安装空间，既保证了支撑结构的刚性，避免梁架高速移动时出现晃动影响加工精度，也让整体设备外观更整洁，线路与传动部件全部内置可减少加工粉尘、碎屑对核心部件的侵蚀，降低日常维护频次。从安装边界来看，设备整体为矩形落地式结构，底部基座可直接固定在平整的车间地面上，无需额外做复杂的地基处理，安装时只需保证基座台面水平度即可满足运行精度要求，设备四周预留了足够的维护操作空间，可方便操作人员更换加工头、调整传动皮带张紧度、清理台面加工碎屑。梁架上的加工头安装位采用标准化接口设计，可根据加工需求快速更换激光切割头、振动刀切割头、木工铣削头等不同执行部件，实现一机多用，帮助中小加工企业降低设备采购成本，适配多品类小批量的柔性加工生产需求。整体结构设计兼顾了刚性与运行灵活性，传动布局合理，维护便捷，可直接作为各类平面数控加工设备的基础框架使用，大幅缩短专用加工设备的研发与组装周期。
