绕线式夹紧弹性联轴器精密结构设计

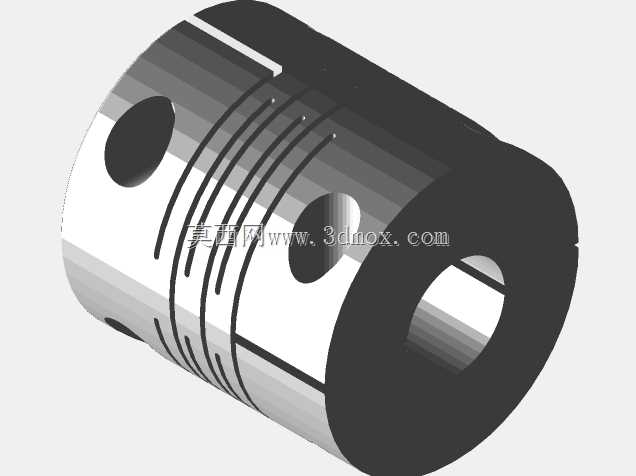

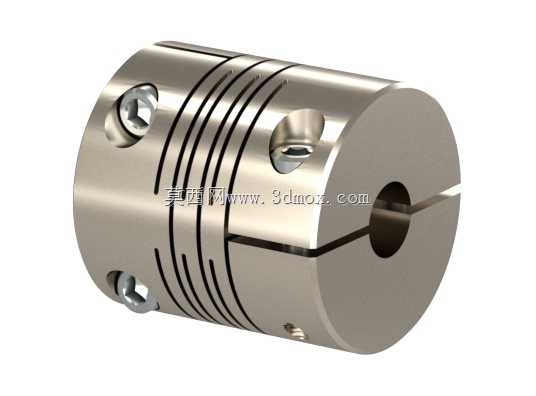

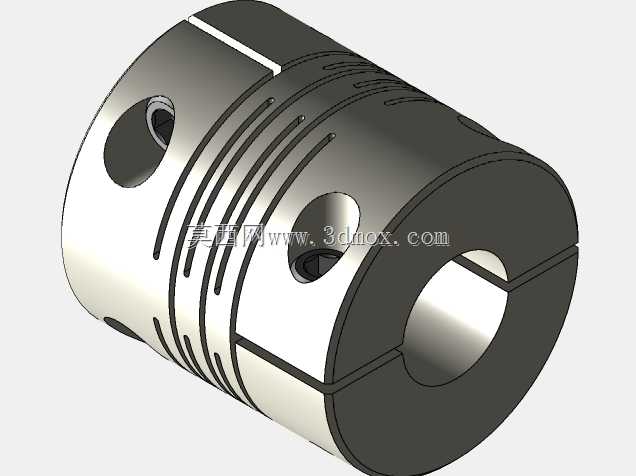

这款绕线式夹紧弹性联轴器，是机械传动系统中用于连接两轴、补偿安装偏差同时传递扭矩的核心连接件，广泛应用于伺服传动系统、编码器连接、小型泵组、精密检测设备、3D打印传动模组、电子制造贴装设备等对传动精度、同轴度补偿有较高要求的场景中。在实际设备运行场景里，主动轴与从动轴往往因为加工公差、装配误差、运行负载带来的机架形变、长期运转产生的轴承磨损偏移，无法保持绝对的同轴对中，若采用刚性连接结构，会在轴系内产生极大的附加内应力，轻则加剧轴承磨损、增大传动噪音、降低传动效率，重则出现轴系断裂、驱动电机过载烧毁的故障，而这款弹性联轴器正是针对这类工况设计的核心缓冲补偿部件。从功能特性来看，该联轴器采用一体化金属本体加工，本体中段的平行螺旋切槽结构是核心功能设计，这组均匀分布的螺旋绕线槽可以在径向、角向、轴向三个维度提供适度的弹性变形空间，能够有效补偿两轴之间的径向偏移、角向偏斜以及轴向窜动，同时切槽的均匀分布设计保证了传动过程中回转间隙极小，能够维持稳定的传动精度，满足精密传动场景下的正反转切换、转速平稳传递的需求；两端的夹紧式结构采用开槽抱紧设计，配合紧定螺钉锁紧，安装时无需对轴端做额外的键槽加工，只需将两端轴孔分别套入主动轴与从动轴的对应轴径，拧紧侧面的紧定螺钉即可实现抱紧固定，安装便捷的同时，能够提供足够的抱紧力，避免大扭矩传递过程中出现轴与联轴器之间的打滑空转问题。从设计思路来看，这款联轴器采用对称式结构设计，整体为圆柱形回转体，两端轴孔可根据实际安装需求配置不同的直径尺寸，适配不同轴径的驱动端与负载端连接需求，本体选用金属材质一体加工，没有额外的拼接装配部件，整体结构强度高、动平衡性能优异，能够适配中高转速的传动场景，螺旋槽的宽度、数量、长度经过参数匹配，在保证足够补偿量的同时，兼顾了扭转刚度，既不会因为刚度过大失去偏差补偿能力，也不会因为刚度过小导致传动滞后、精度丢失的问题。从安装边界与尺寸适配来看，该联轴器的外径、总长度为固定安装尺寸，设计选型时需要确认安装空间的径向预留间隙大于联轴器外径，轴向安装长度匹配两轴伸出端的间距，两端轴孔的直径可根据实际连接的轴径做适配调整，安装时需要保证两轴的偏移量在联轴器的允许补偿范围内，锁紧螺钉时采用对角分次拧紧的方式，保证抱紧力均匀分布，避免出现偏载导致的联轴器变形、传动精度下降问题，同时安装时要注意联轴器的轴向定位，避免运转过程中出现轴向窜动触碰周边部件。
