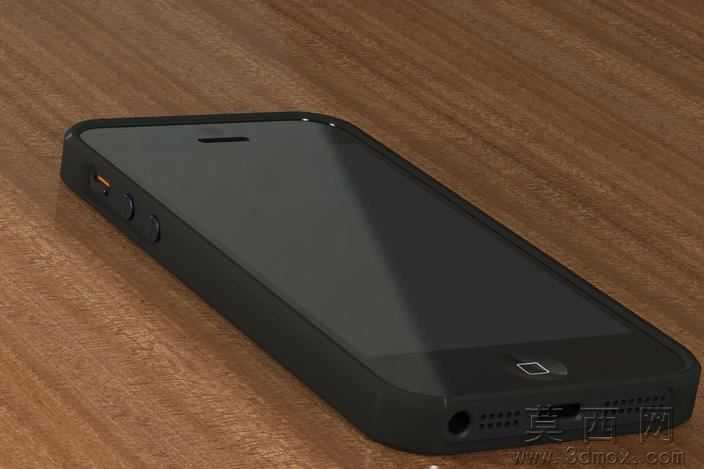

iPhone5手机保险杠保护壳三维设计模型

本模型为iPhone5适配的保险杠式手机保护壳完整三维设计方案，建模阶段以iPhone5真机的公开结构尺寸为基准，先完成手机本体的参照建模，精准还原机身侧边按键、底部充电接口、扬声器开孔、耳机孔的位置与轮廓尺寸，再基于包裹防护的设计需求，围绕手机外轮廓偏移1.2mm的安全间隙绘制保护壳的基础草图，通过拉伸、切除、圆角等基础特征完成主体框架构建，针对侧边按键位置做了精准的避让开槽设计，同时在壳体内侧预留0.3mm的缓冲胶粘贴位，四个边角位置额外做了加厚防撞凸台结构，模拟保险杠的吸能防护逻辑，所有特征均保留完整建模参数，可根据不同防护需求调整壁厚、凸台高度等尺寸。参数设计层面严格遵循消费数码配件的通用公差标准，保护壳主体壁厚设定为1.5mm，边角防撞位置加厚至2.2mm，按键开槽的单边间隙控制在0.2mm，既保证安装时的顺畅度，又避免使用过程中出现松动晃动的问题，接口位置的开孔尺寸比原机接口大0.5mm，兼容不同规格的第三方充电线材与耳机插头，壳体边缘做了0.5mm的高出屏幕设计，手机正面朝下放置时可避免屏幕直接接触接触面，起到防刮防护作用。渲染材质环节针对不同部件做了区分设置，保护壳主体采用磨砂PC塑料材质，调整材质的粗糙度、反射率参数还原磨砂壳的细腻哑光质感，侧边装饰条采用金属铝合金材质，添加细微的拉丝纹理贴图模拟金属边框的真实触感，内置的iPhone5参照模型分别设置了正面玻璃的高反光材质、中框的金属材质、背面的磨砂后盖材质，渲染时采用三点布光方案，主光源从侧上方45度照射打出产品轮廓，辅光源补亮暗部细节，背光源勾勒产品边缘，最终呈现的渲染图清晰展示保护壳的安装效果与细节结构。结构原理上采用包裹式防撞设计，四个边角的加厚凸台在手机受到跌落冲击时可率先接触受力面，通过自身的微小形变吸收冲击能量，避免冲击力直接传递到手机机身，侧边的镂空设计既减轻了保护壳的整体重量，又保留了手机原机的按键手感，边框的分体式结构通过卡扣位实现紧密扣合，安装拆卸无需额外工具，不会刮花手机边框。软件兼容方面，模型采用SolidWorks2013版本完成原生建模，所有特征树完整可编辑，同时导出了通用的STEP、IGES中间格式文件，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，也可直接导入Keyshot等渲染软件做材质渲染调整，无需额外修复破面。研发教学应用层面，该模型可作为消费数码配件结构设计的入门教学案例，帮助初学者掌握参照建模、间隙配合、公差设定的基础设计逻辑，也可作为3D打印的原型文件，直接调整参数后打印出实体样品进行装配测试，还可用于电商产品展示的渲染素材制作，为手机配件厂商的产品研发提供基础结构参考，缩短同类产品的研发周期。
