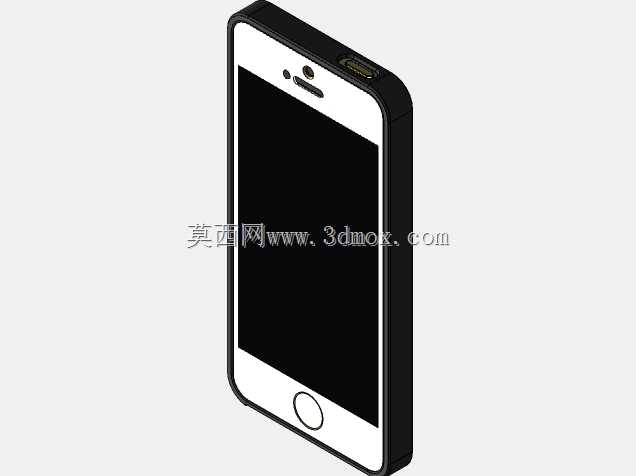

iPhone5S整机及配套定制保护壳结构设计

　　本次建模覆盖iPhone5S整机本体与配套定制保护壳两部分结构，建模过程完全还原实体产品的装配逻辑与尺寸边界，所有配合面均按照实际量产的公差要求做了间隙预留，可直接用于结构验证、配件开模前的干涉检查环节。从实际应用场景来看，这套模型可服务于数码配件厂商的手机保护类产品开发，也可作为消费电子结构设计教学的典型案例，帮助新人理解直板智能手机的堆叠逻辑与保护配件的配合设计要点。整机部分的建模严格遵循产品实际的外形轮廓，正面玻璃面板的R角弧度、听筒开槽位置、前置摄像头与光线传感器的排布、底部圆形Home键的凹陷深度都做了1:1还原，中框部分的金属倒角、侧边按键的凸起高度、底部数据接口的开槽尺寸、顶部耳机孔与降噪孔的位置都和实体产品完全匹配，

　　背部摄像头的凸起高度、双色温闪光灯的排布位置也做了精准复刻，整机的厚度、长宽尺寸完全对应实体机的实际参数，确保后续做配件匹配时不会出现尺寸偏差。配套的定制手机壳部分，建模时充分考虑了实际使用中的防护需求与装配便利性，壳体内侧与手机中框的配合面预留了0.15mm的装配间隙，既可以保证壳体顺利套入，又不会出现晃动松脱的问题；壳体在屏幕正面四周做了高出屏幕0.3mm的凸起唇边，当手机正面朝下放置时，唇边可以先接触接触面，避免玻璃面板直接摩擦刮花；对应手机侧边的音量键、电源键位置，壳体做了一体化的按键凸起结构，不需要额外装配独立按键，既简化了配件的生产工序，又能保证按键的按压反馈清晰；底部数据接口、耳机孔位置做了精准的对位开槽，开槽边缘做了0.2mm的R角处理，避免插拔线材时被毛边刮伤；背部摄像头位置做了对应尺寸的开孔，开孔周围同样做了高出摄像头镜片0.2mm的防护圈，避免镜片直接接触桌面被磨花。设计思路上，这套模型没有做多余的装饰性结构，完全围绕实际使用中的防护性能、装配便利性、生产可行性展开，壳体的壁厚统一设置为1.2mm，这个厚度既可以保证日常跌落时的缓冲防护能力，又不会让整机装上壳之后显得过于厚重，兼顾了防护性与握持手感。建模过程中所有的圆角、拔模角度都按照注塑生产的要求做了设置，壳体外侧的脱模斜度设置为1.5度，内侧配合面的脱模斜度设置为1度，确保后续开模生产时可以顺利脱模，不会出现粘模、顶白的问题。从安装边界来看，

　　手机壳的内部轮廓完全贴合手机中框的曲面走势，四个角的位置做了加厚的缓冲结构，对应手机跌落时的受力集中点，日常使用中如果发生边角跌落，加厚的角位可以吸收大部分冲击能量，降低手机本体的损坏概率；壳体与手机中框的配合采用全包裹式设计，除了必要的功能开孔位置，其余位置完全覆盖手机的中框与背部，既可以避免日常使用中的刮蹭掉漆，又能提升握持时的摩擦力，减少手机滑落的风险。整机模型的内部堆叠虽然没有做完全的细化拆解，但外部的所有接口、按键、轮廓尺寸都做到了精准还原，完全可以满足保护壳、贴膜、外接配件等周边产品的设计验证需求，不需要再反复测量实体机的尺寸参数，能大幅缩短配件开发前期的尺寸测绘周期。在实际的配件开发流程中，

　　这类精准的整机三维模型是结构设计的基础，设计师可以直接在模型上进行壳体的结构绘制，提前检查各个开孔位置是否对位、按键位置是否匹配、装配后是否存在干涉，不需要等到做出手板之后再发现尺寸问题反复修改，能有效降低开发阶段的试错成本。另外这套模型也可以用于3D打印定制手机壳的场景，用户可以直接在模型基础上添加个性化的纹理、图案结构，调整壁厚参数，直接导出打印文件即可制作个性化的定制保护壳，不需要从零开始绘制手机的基础轮廓。建模时所有的特征都做了参数化保留，后续如果需要调整壳体的壁厚、开孔大小、防护唇边高度，只需要修改对应参数即可快速生成调整后的模型，不需要重新绘制整体结构，具备很好的可编辑性，适配不同的设计修改需求。
