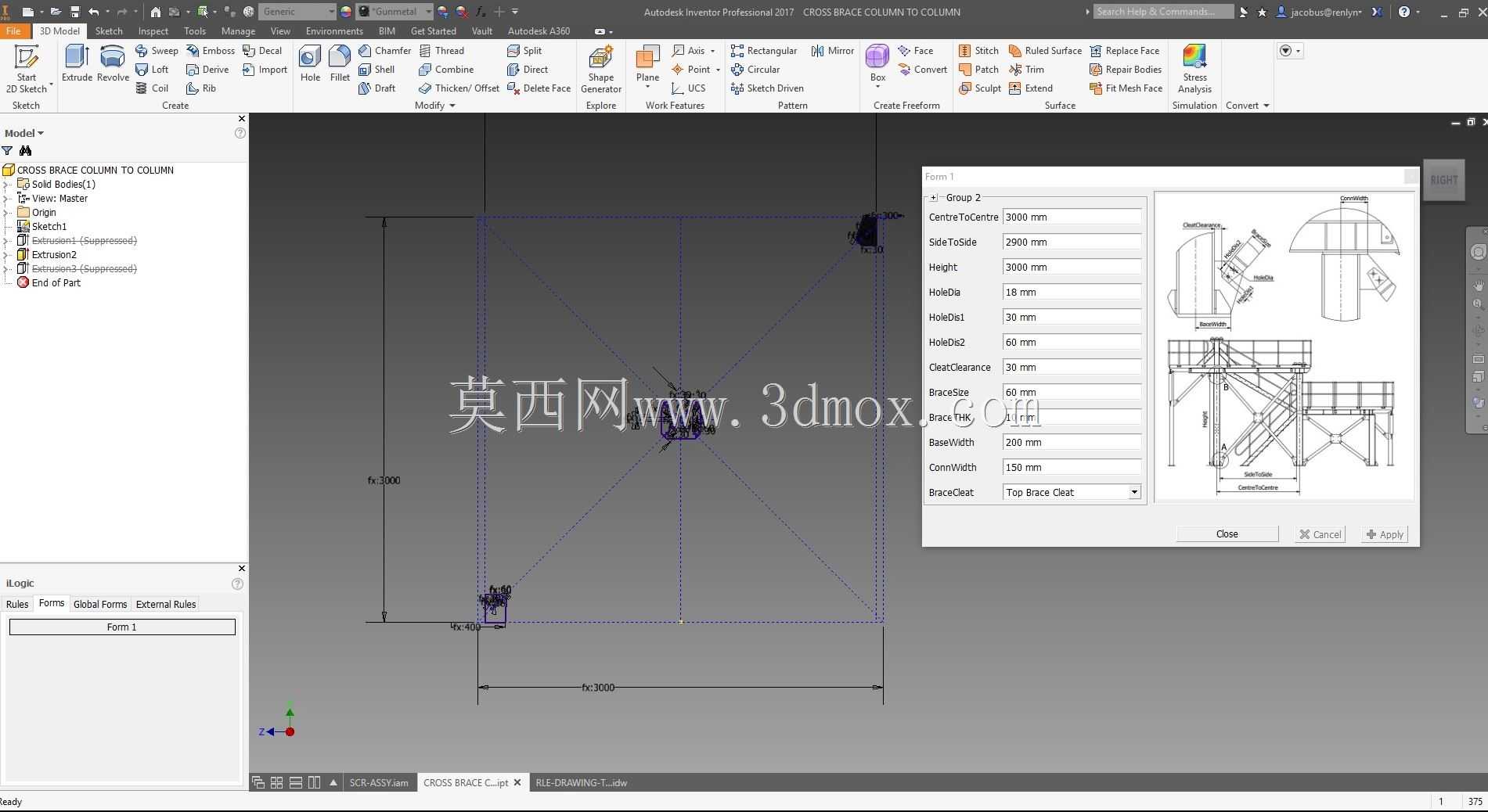

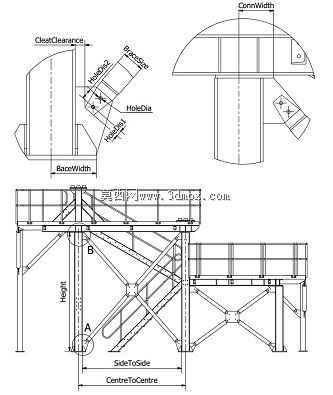

柱间单交叉支撑用iLogic支撑夹板结构

在工业厂房、大跨度钢结构场馆、重型设备支撑框架等场景中，柱与柱之间的纵向支撑体系是保障整体结构抗侧刚度、抵消水平荷载作用的核心组成部分，iLogic支撑夹板正是应用于这类柱间单交叉支撑节点的专用连接构件，承担着固定交叉支撑杆件、传递杆件内力、避免支撑节点出现应力集中的关键作用。在实际工程应用中，这类支撑夹板多配套圆钢或型钢类交叉支撑杆使用，当结构承受风荷载、地震作用或是设备运行产生的水平振动时，夹板能够将单根斜向支撑杆的受力均匀传递到相邻立柱上，防止支撑杆件端部出现滑移、变形，有效提升整个支撑体系的整体稳定性，避免立柱出现侧向失稳的风险。从功能特性来看，这款支撑夹板采用对称式的夹持结构设计，夹板本体设置有与支撑杆件匹配的定位卡槽，安装时能够快速对交叉的两根斜撑进行对位固定，无需额外制作复杂的定位工装，夹持面做了增大摩擦的防滑处理，能够在长期受交变荷载的工况下保持连接的紧固性，不会出现杆件松动滑脱的问题。在设计思路上，这款构件充分结合了柱间单交叉支撑的节点受力特点，针对交叉节点处两根斜撑相互干涉、传统焊接节点应力集中明显、后期维护更换不便的痛点，采用装配式夹板连接的形式，既规避了现场焊接带来的焊接变形、防腐层破坏等问题，也能让支撑节点的受力更加合理，夹板的受力薄弱位置做了加厚处理，对应力传递路径做了圆弧过渡优化，有效降低节点处的应力集中系数，提升节点的疲劳寿命。从安装边界与尺寸适配来看，这款支撑夹板的安装空间适配常规工业厂房的柱间支撑间距，夹板的夹持孔径可适配常用规格的支撑圆钢与小型型钢，安装时仅需在立柱对应位置预设连接孔位，将夹板夹持住交叉的两根斜撑杆件后，通过配套紧固件完成固定即可，不需要在施工现场进行大量的切割、焊接作业，能够有效缩短钢结构支撑体系的安装工期，同时后期如果出现杆件损伤需要更换时，只需拆卸夹板即可完成杆件替换，大幅降低后期维护的成本与难度。在实际使用过程中，这类支撑夹板不仅适用于新建钢结构项目的柱间支撑节点，也可用于老旧钢结构厂房的支撑体系加固改造，能够在不破坏原有立柱结构的前提下，快速加装单交叉支撑，提升老旧结构的抗侧承载能力，适配多种不同截面规格的立柱与支撑杆件，具备较强的场景通用性。
