九十度四行铝合金舞台连接桁架结构

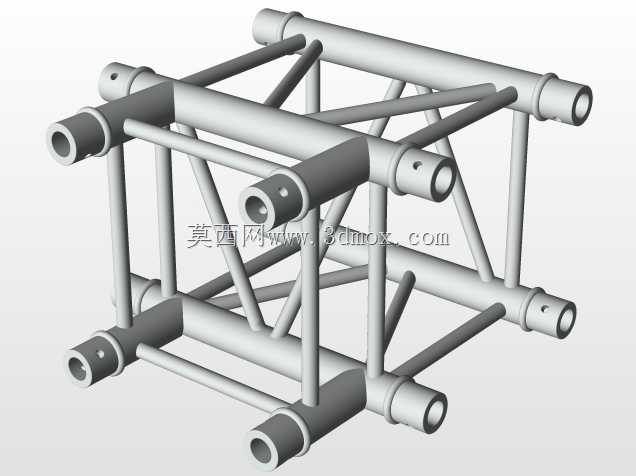

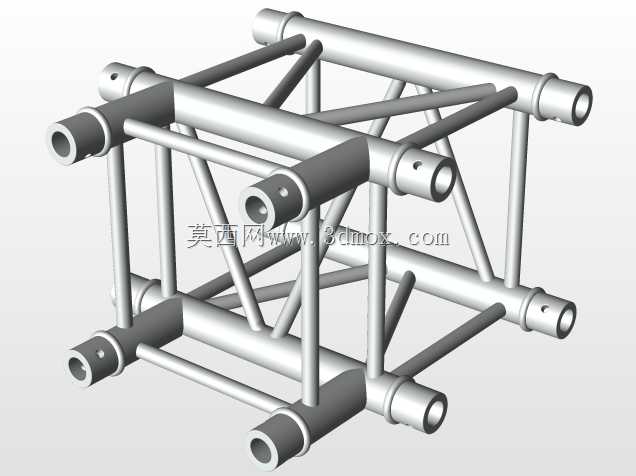

这款九十度转角四行桁架是演出会展场景中搭建模块化支撑体系的核心连接构件，主要应用于户外商演、室内展会、品牌快闪活动、演播室布景等场景的支撑框架搭建，可作为舞台灯光吊挂、音响设备承载、背景喷绘固定、展位造型搭建的基础受力单元，解决直线桁架无法完成直角转角衔接的问题，让搭建的框架可以完成直角转向，适配方形、矩形等规整场地的围合式搭建需求，也可用于多层桁架结构的转角受力过渡，保障整体框架的受力连续性。该构件采用四主管交叉斜撑的结构设计，四根平行的主圆管作为核心受力载体，承担竖向吊挂荷载与横向风载、侧向冲击力，主圆管两端设置带定位孔的插接端头，可与同规格的直线段桁架直接插接配合，搭配插销即可完成快速锁固，无需额外焊接或复杂紧固件连接，大幅提升现场搭建的效率。主圆管之间通过多组斜向支撑圆管焊接固定，斜撑按照三角稳定结构排布，将单根主管承受的局部荷载均匀分散到其余三根主管上，避免局部应力集中导致的杆件变形，同时抵消转角位置产生的扭矩，保障转角处的结构刚度，即便在单侧吊挂较重的灯光阵列或线阵列音响时，也不会出现框架歪扭、接口错位的问题。该构件的主管间距、端头插接尺寸均与同系列标准桁架完全匹配，安装时无需额外裁切调整，直接对准端头插入后锁上保险插销即可完成固定，安装边界可与相邻直线段桁架完全贴合，转角处无突出结构或缝隙，不会影响后续舞台板材、装饰包边的安装。整体采用圆管型材焊接成型，杆件表面光滑无尖锐棱角，搭建和拆卸过程中不会划伤施工人员或刮损装饰物料，结构自重较轻，两名施工人员即可配合完成抬运与安装，同时整体结构的抗形变能力强，可满足常规中小型演出、展会的荷载需求，重复拆装使用也不易出现杆件变形、接口松动的问题，适配流动演出的频繁转场搭建需求，也可用于固定场馆的长期布景支撑，在保障结构安全的前提下，尽可能降低搭建的人力成本与时间成本。
