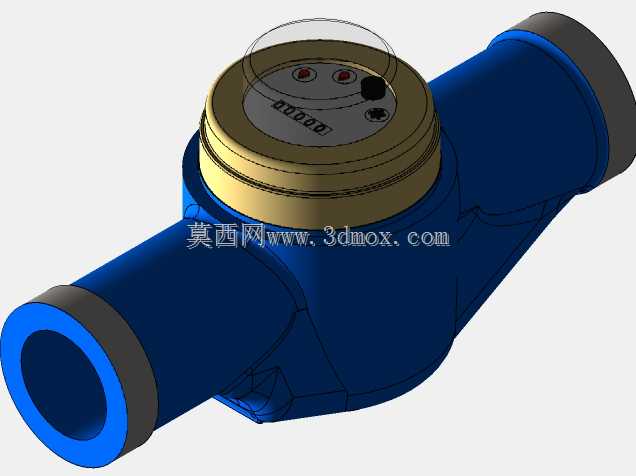

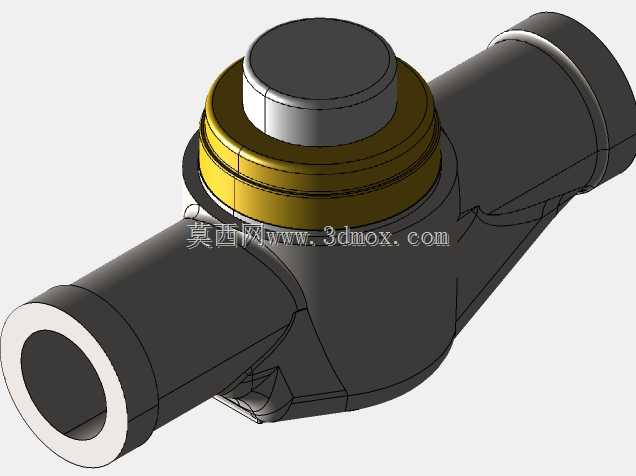

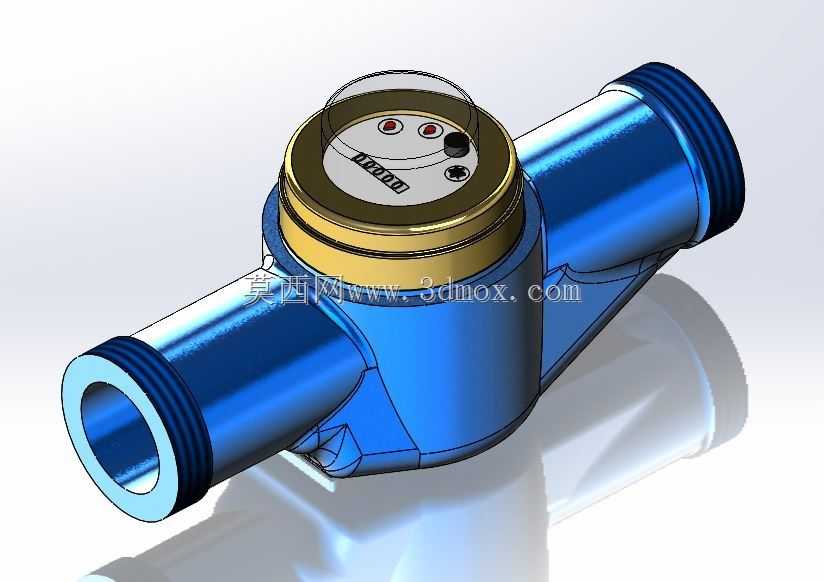

旋翼式冷水水表结构三维设计

这款旋翼式冷水水表是城镇供水管网末端、民用住宅分户供水、商用建筑供水支路中核心的水流量计量部件，主要承担流经管道的冷水累计体积计量功能，是供水贸易结算、用水能耗统计、管网漏损排查的核心感知硬件，广泛适配民用住宅入户管、商业门店供水支管、二次供水设备出水端等场景，适配常规公称通径的冷水输送管道，可在常温常压的供水管网环境中长期稳定工作。从功能设计来看，该水表采用旋翼式计量结构，水流从表体一端的外螺纹接口进入腔体后，冲击内部叶轮组件带动传动机构运转，通过表盘的字轮与指针组合完成流量累计读数，顶部的透明表罩采用高透耐冲击材质，既可以清晰展示读数刻度，又能抵御日常磕碰与管道内的水压冲击，表盖与表体的密封结构可避免外界水汽、灰尘进入表盘内部，保障读数清晰与内部传动结构的运行稳定性。设计过程中充分考虑了民用供水场景的安装与使用需求，表体采用两端同轴外螺纹的结构设计，安装时无需额外调整表体角度，直接与管道内螺纹接头配合密封垫即可完成安装，整体结构紧凑，表体中部的计量腔体做了圆弧过渡的流道优化，可降低水流通过表体时的压损，避免对管网供水压力造成额外损耗，同时减少水流紊流对计量精度的干扰，提升小流量下的计量准确性。外形与安装边界方面，该水表整体为卧式直通结构，两端螺纹接口的同轴度公差控制在较高精度范围内，可避免安装后出现管道应力集中导致的表体渗漏问题，表体顶部的计量表头部分凸起高度经过优化，既预留了内部传动机构的安装空间，又不会占用过多管道上方的操作空间，方便后期运维人员抄读数值，表体底部的定位凸台可适配常规的水表安装支架，在明装管道场景下可快速完成表体固定，避免长期水流冲击导致表体松动移位。整体结构的壁厚设计充分考虑了供水管道的常规压力等级，可承受日常供水管网的水压波动，金属表体部分做了防腐处理，可适应潮湿的管道安装环境，延长整体使用寿命。
