DN15内螺纹连接手动隔膜阀结构设计

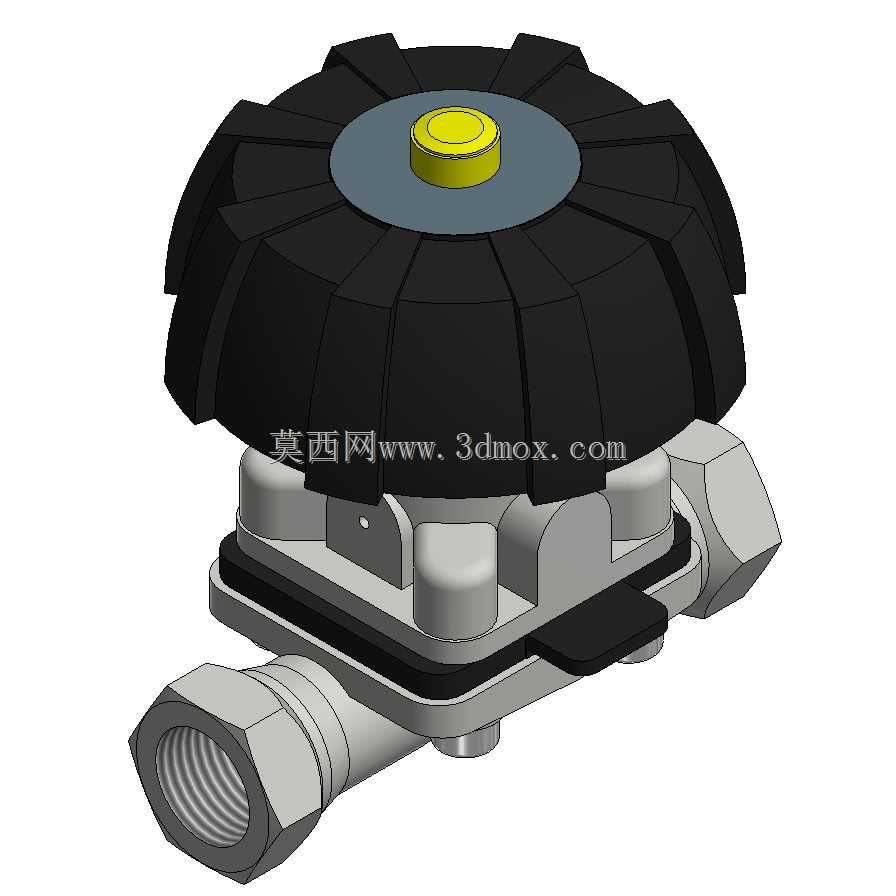

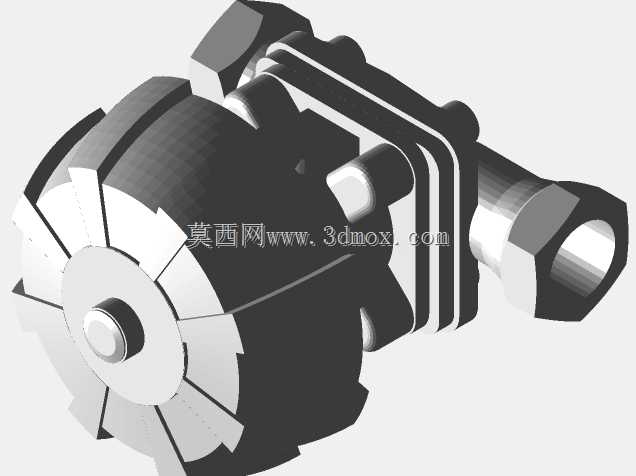

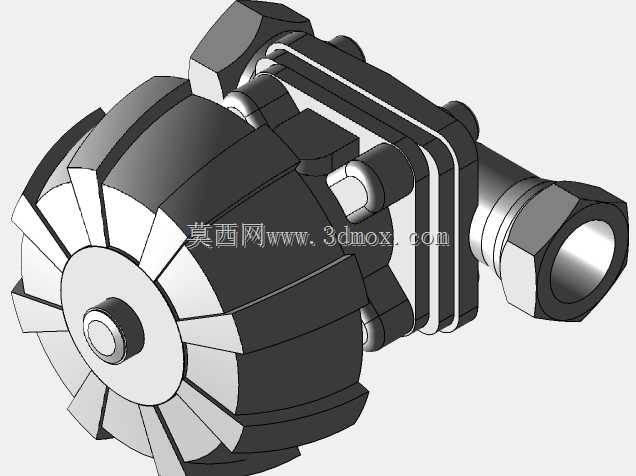

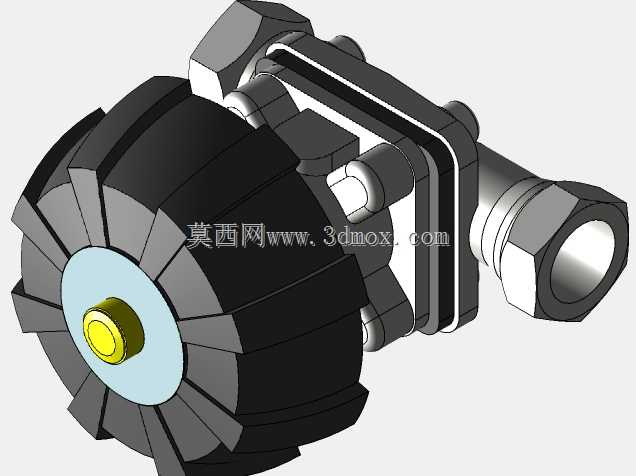

这款DN15规格的手动隔膜阀，主要应用在小口径流体输送管路系统中，常见于实验室流体控制、小型制药配液管路、食品饮料灌装支路、家用净水设备管路以及化工小流量试剂输送场景，核心作用是通过手动操作实现管路内流体的通断控制，也可在小范围内调节流体的通流流量，依靠隔膜件将阀体内腔与操作机构完全隔离，能够有效避免流体介质对操作部件的腐蚀，同时也防止操作机构的润滑杂质混入输送介质，适配洁净度要求较高、介质带有轻微腐蚀性的流体输送场景。从功能特性来看，该款手动隔膜阀采用顶部手轮旋转驱动的操作方式，手轮外圈做了多道径向防滑棱设计，旋转操作时摩擦力充足，即便操作人员佩戴防护手套也能稳定施力，无需额外辅助工具即可完成启闭操作；手轮中心设置了位置标识凸台，操作人员可通过凸台的高度位置快速判断阀门的当前启闭状态，避免误操作。阀体两端采用内螺纹连接结构，适配常规DN15规格的外螺纹管路接头，安装时无需焊接，仅需配合生料带等密封辅料即可完成管路对接，拆装维护十分便捷。在设计思路上，该款隔膜阀将核心密封隔膜设置在阀腔与操作杆之间，操作杆的升降动作直接带动隔膜上下形变，当隔膜下压贴合阀座密封面时实现管路截断，隔膜抬升时流体可从阀腔内部的通流通道顺利通过，这种结构完全消除了常规阀门填料密封处的泄漏隐患，介质不会顺着阀杆向外渗漏；阀体下部的流道采用直通式设计，流道内部无过多凸起与死角，流体通过时阻力损失小，也不容易残留介质残渣，便于管路冲洗与清洁，符合卫生级管路的使用要求。从外形尺寸与安装边界来看，该款阀门整体结构紧凑，手轮外径适配小空间安装场景，阀体两端螺纹接口的同轴度经过设计校核，安装后不会出现管路别劲的问题；手轮的旋转操作空间仅需预留出手轮半径外加五十毫米的操作余量即可，无需过大的安装空间，能够适配布局紧凑的小型管路系统，阀体下部的安装高度也经过优化，在贴墙安装或者密集管路排布的场景中也能顺利完成安装与操作，不会和周边管路、设备部件产生干涉。
