管壳式剖视结构热交换装置

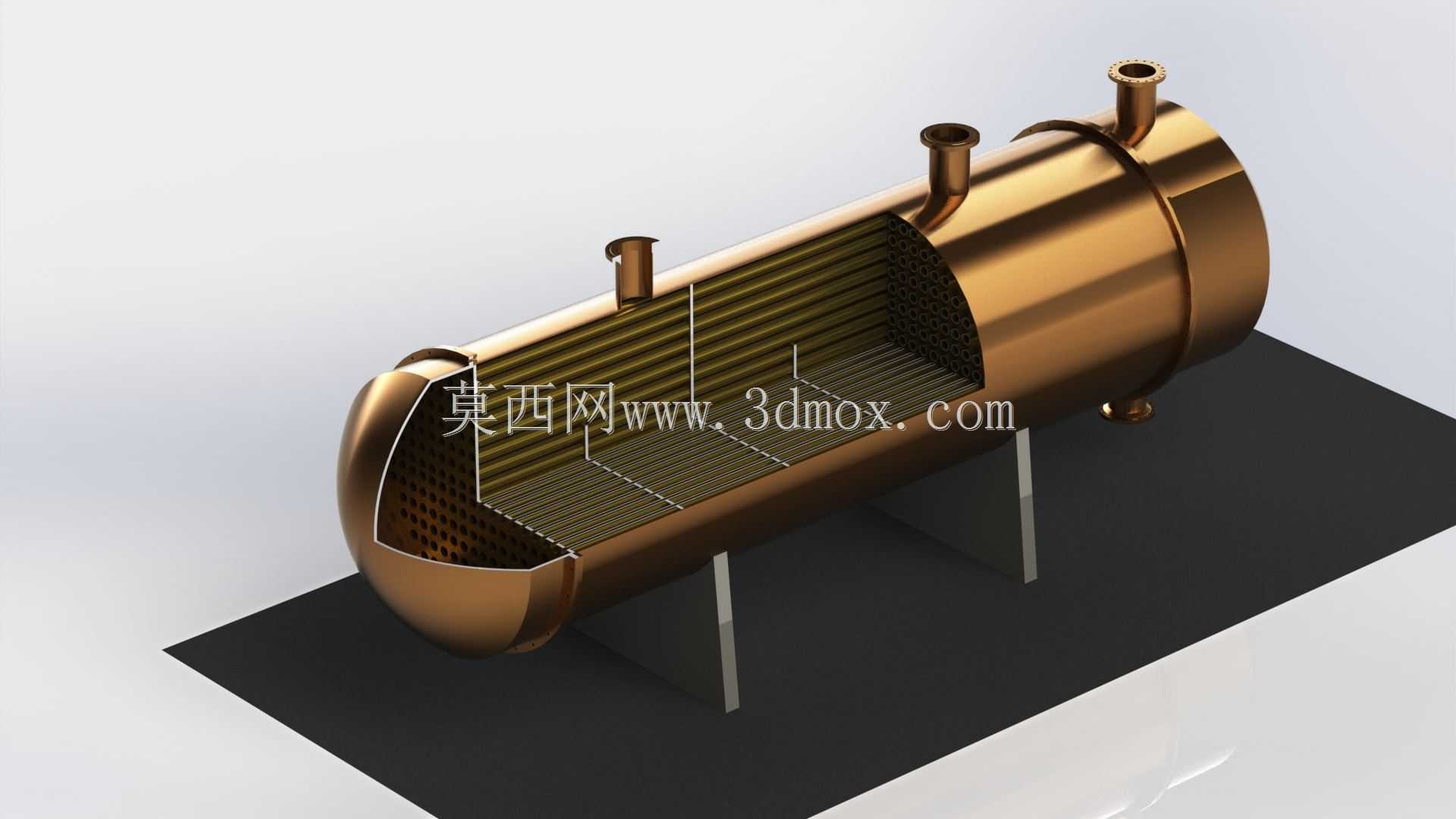

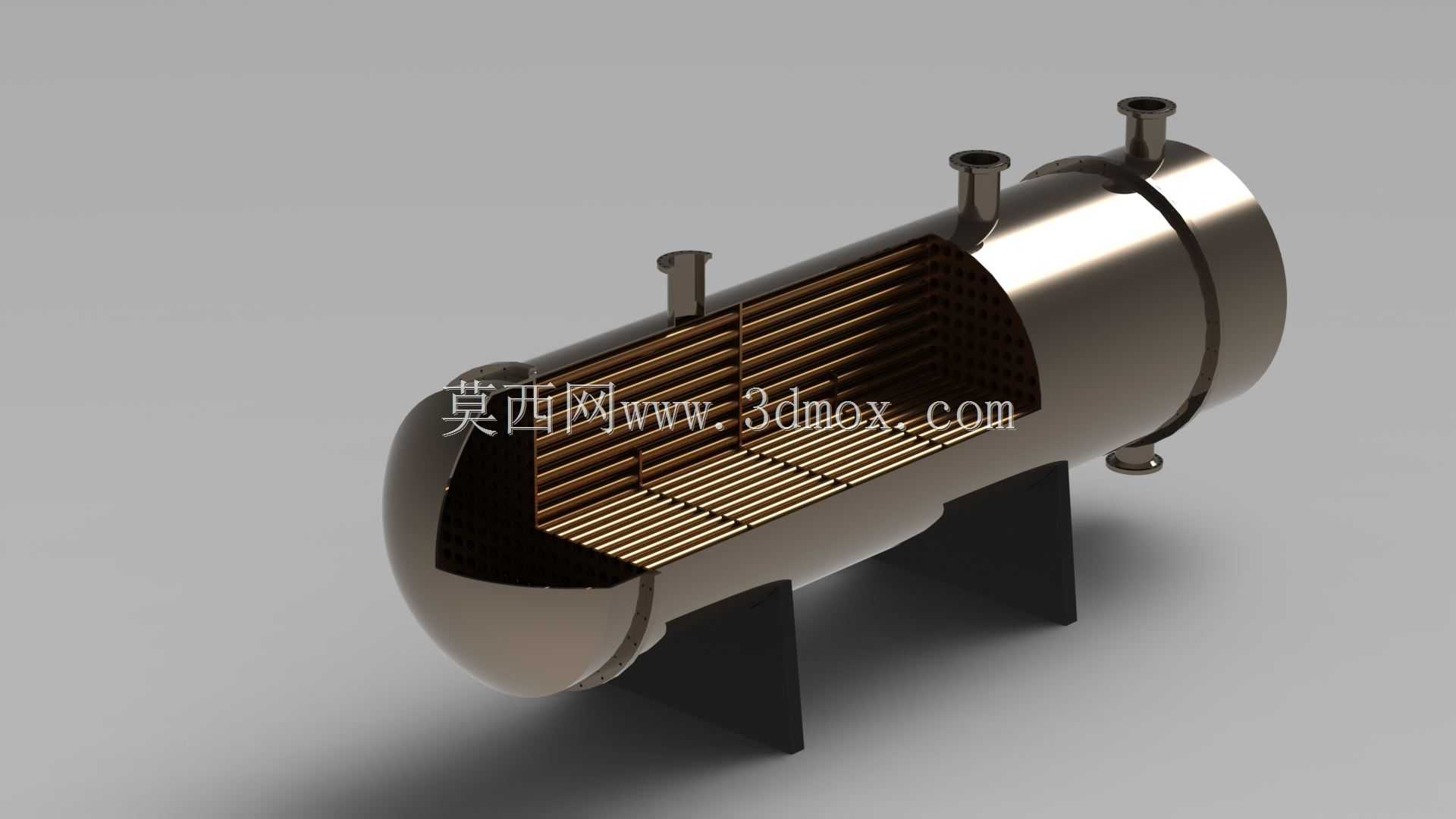

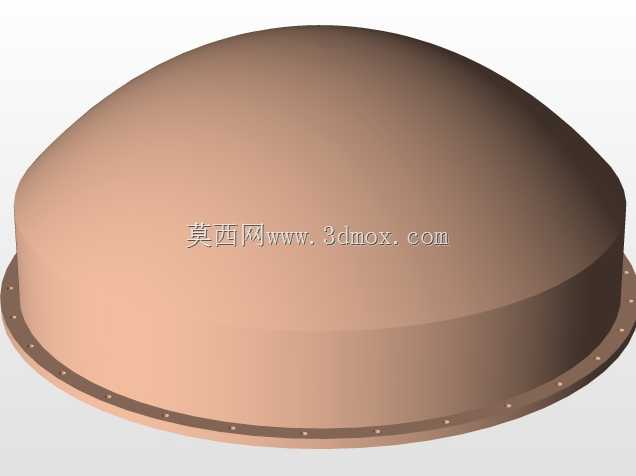

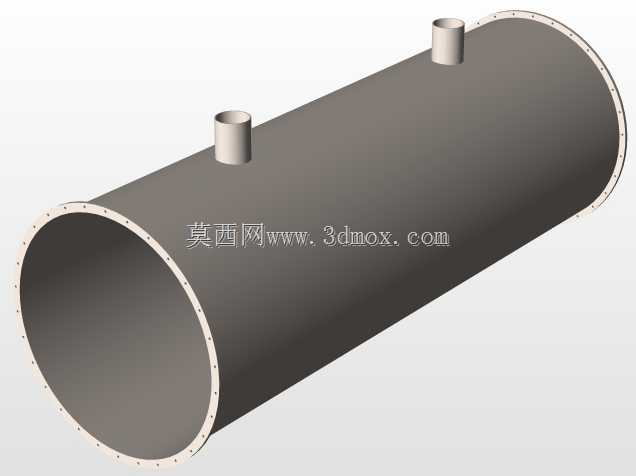

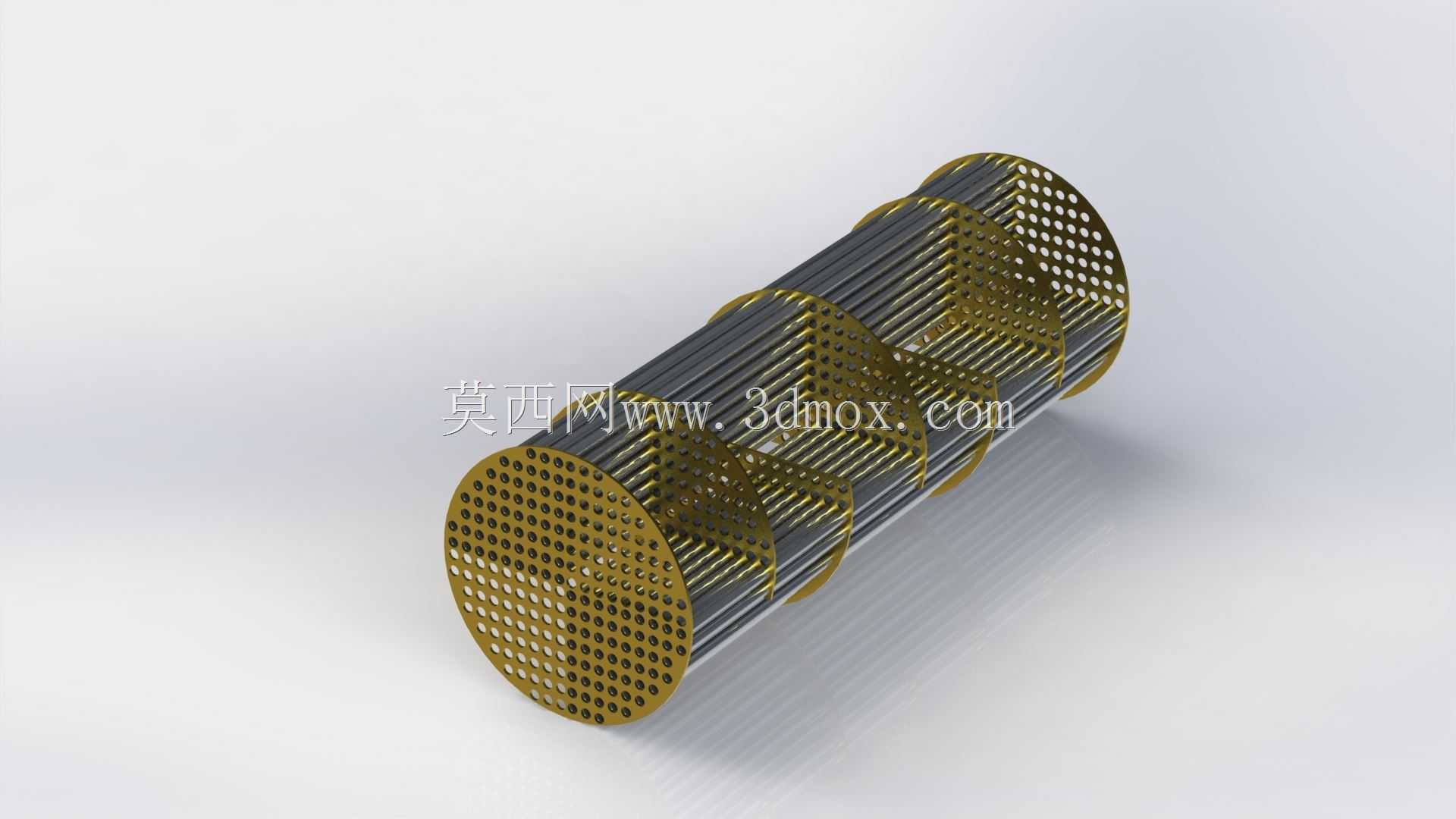

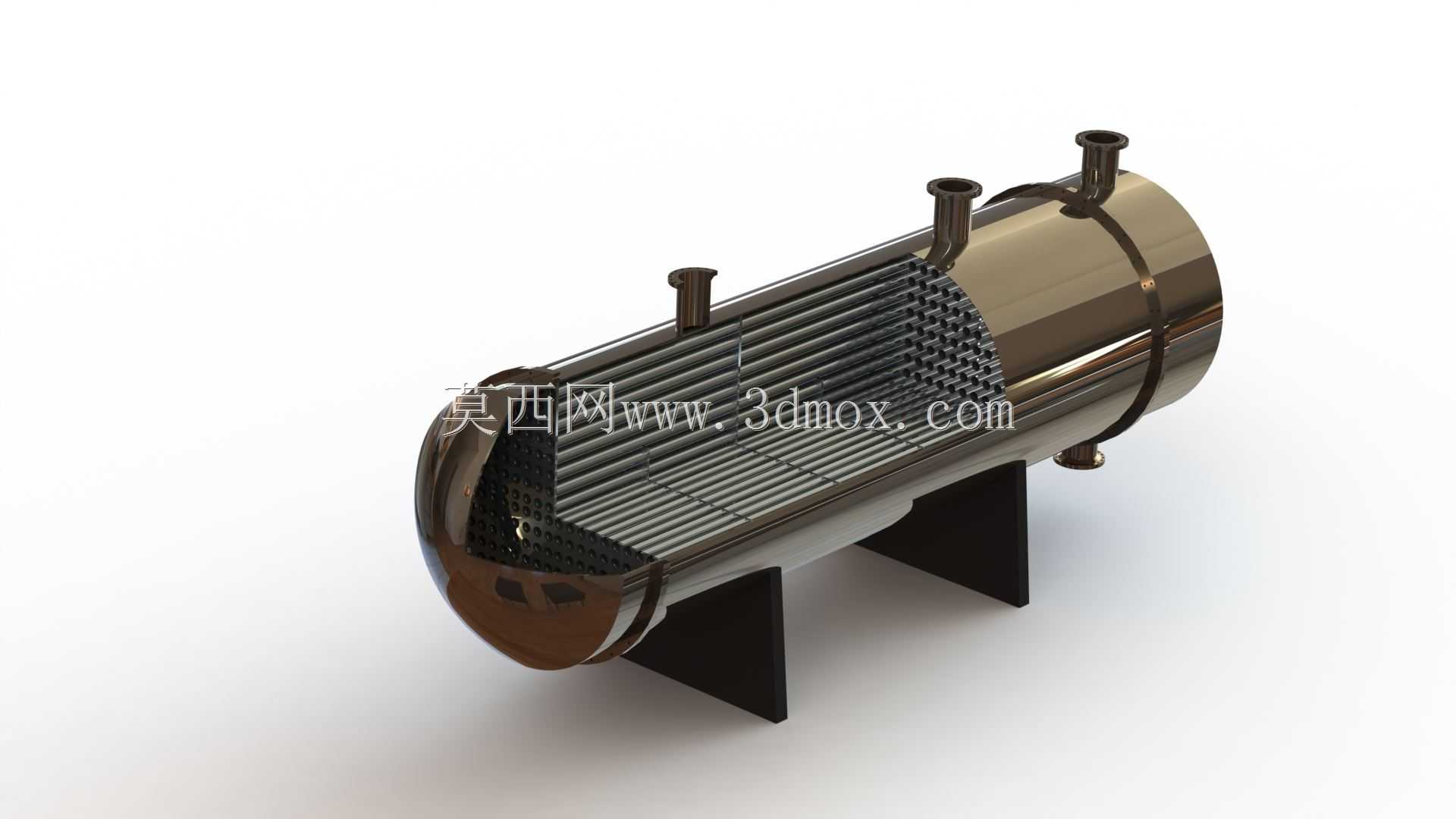

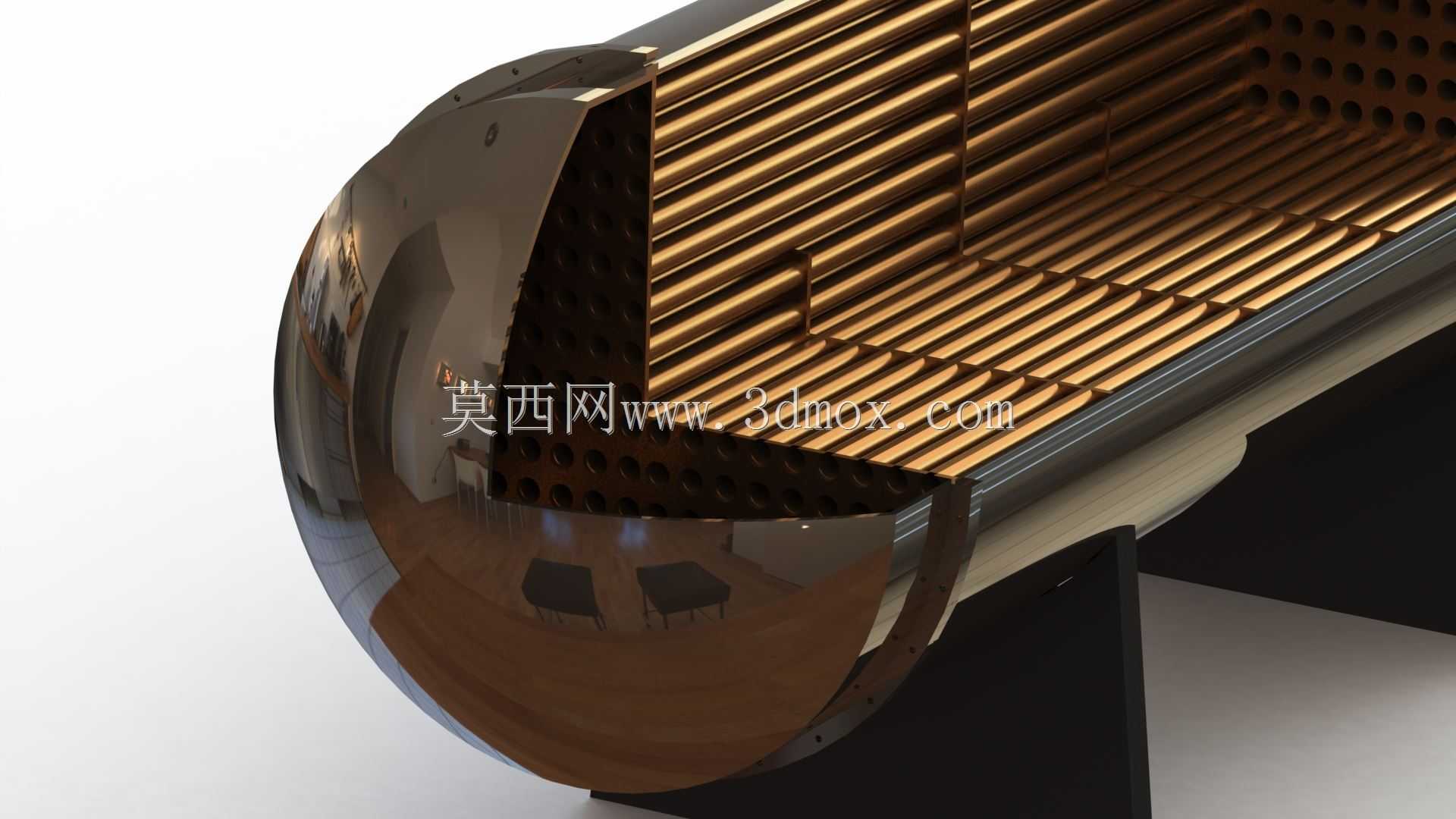

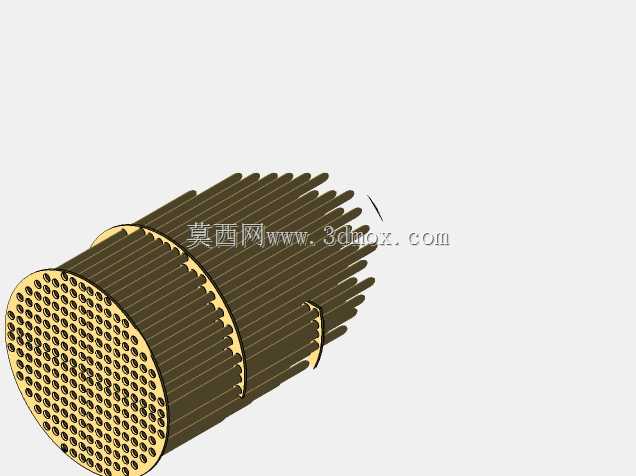

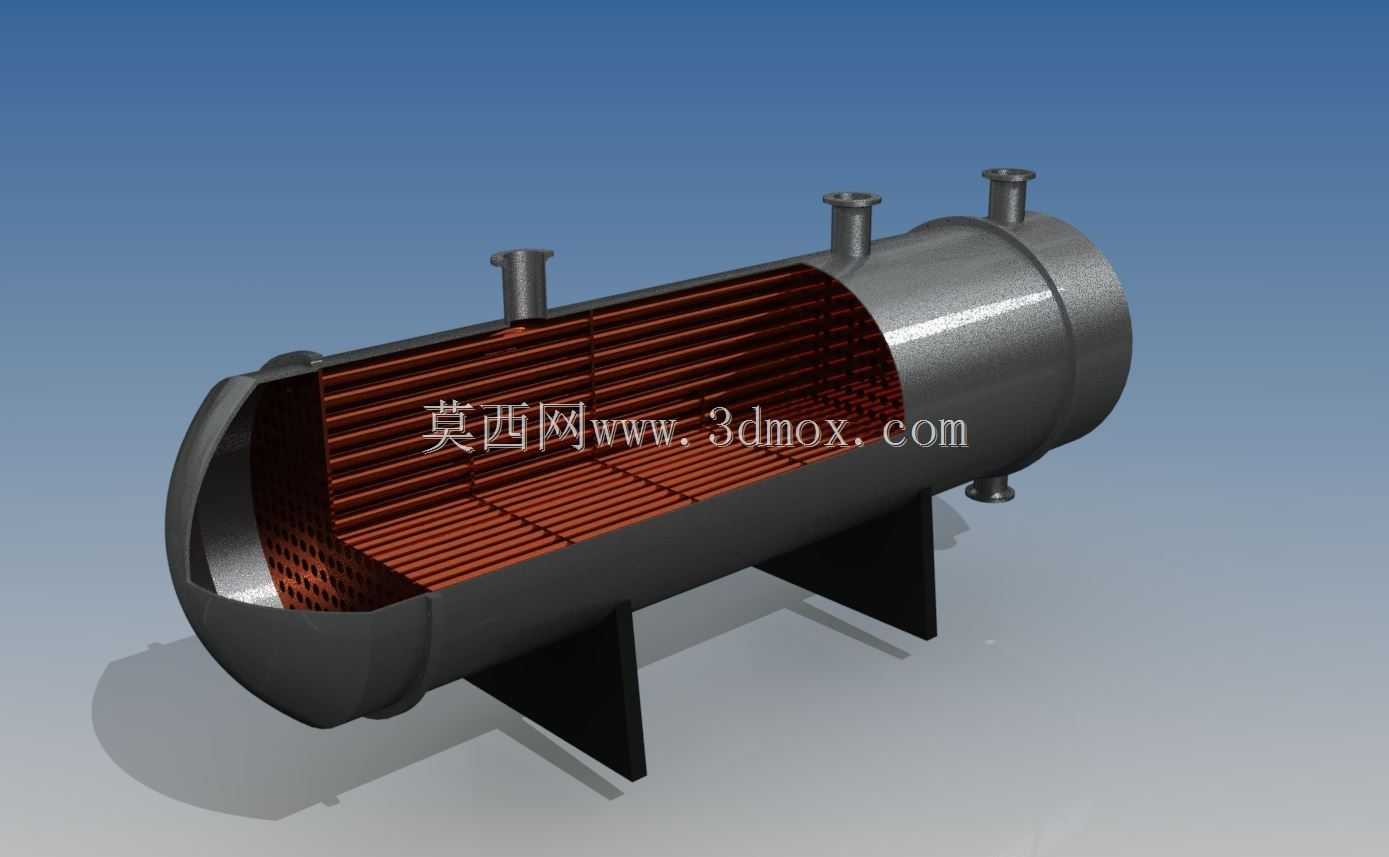

这款管壳式热交换装置是工业热能传递系统中的核心通用设备，广泛应用于化工生产流程中的介质温变调控、暖通空调系统的冷热量交换、电力行业的冷凝散热、食品加工领域的物料温控以及船舶动力系统的热管理场景，是跨多工业领域实现流体间热量传递的关键配套装置。设备采用经典卧式管壳结构布局，主体为承压圆柱形筒体，内部排布密集换热管束，筒体两端设置管板完成管束与筒体的密封固定，外部配置对称式鞍式支撑脚架，可直接适配混凝土基础或钢制安装平台的固定需求，筒体上侧预留三个不同口径的介质接管，分别对应壳程介质的进出与排气、测温等辅助功能接口，筒体端部的封头采用可拆式连接结构，方便后期运维时对内部管束进行清理、检修与更换。设计过程中优先考量不同工况下的换热效率与承压稳定性，管束采用正三角形排布方式，在有限的筒体截面内最大化布置换热管数量，有效提升冷热流体的接触换热面积，同时在壳程内部合理设置折流板结构，引导壳程流体以错流方式冲刷管束外表面，避免流体短路，大幅提升壳程侧的换热系数；筒体与管束的材质选型适配常规水、蒸汽、低腐蚀化工介质的使用需求，支撑脚架的高度设计预留了底部接管安装与排污操作的空间，整体外形的长径比经过优化，既保证了足够的换热行程，又控制了整体占地面积，适配多数工业厂房的设备安装边界条件。模型同时呈现了完整封闭状态与局部剖视状态两种结构展示形式，剖视视角清晰展现了内部管束排布、管板连接、折流板布置的细节结构，可直观理解管程与壳程的流体走向：管程流体从端部封头的接管进入，在换热管内部流动完成热量传递后从另一端封头接管流出，壳程流体从筒体侧方的接管进入，在折流板的引导下横向冲刷换热管外表面，与管内流体完成热量交换后从对应侧的筒体接管流出，两种流体在完全隔离的流道内流动，通过换热管壁面完成热量的传递，实现冷热流体的温度调控目标，满足不同工艺环节对介质加热、冷却、冷凝、蒸发的不同使用需求。
