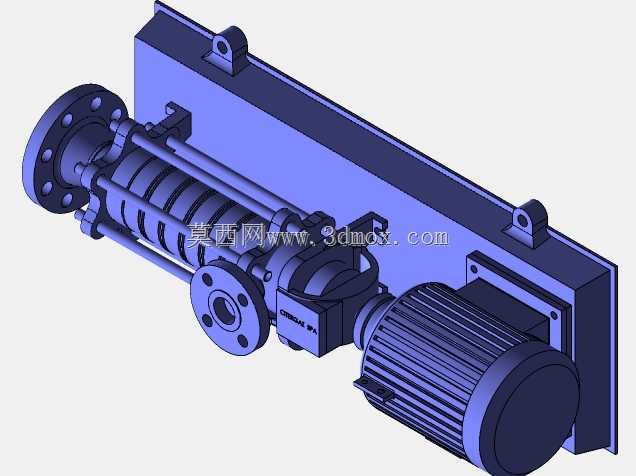

卧式多级离心泵带安装底座结构

该泵组结构主要面向承压储液容器的流体介质输送与增压分配场景，常见于化工制程流体循环、工业供水系统稳压、洁净介质高压输送等工况，可在带压储液工况下完成介质的稳定抽取与定压输送，适配无固体颗粒的洁净流体、低腐蚀性化工介质的输送需求，能够在系统管网中提供稳定的输出压力，满足长距离输送、高层增压、制程设备高压供液的实际使用要求。从功能特性来看，该款多级离心泵采用卧式分段式结构设计，通过多级叶轮串联的结构形式实现流体的逐级增压，相比单级离心泵可在同等叶轮直径下获得更高的输出扬程，同时卧式布局的结构重心更低，运行过程中的振动幅度更小，搭配一体式安装底座可有效分散运行载荷，降低设备运行时的共振风险。泵体端采用法兰式接口设计，进出口法兰均采用标准连接尺寸，可直接与对应通径的工业管路对接，无需额外制作转换连接件，降低现场安装的适配成本。泵体与驱动电机之间采用直联式传动结构，省去了中间联轴器的冗余传动环节，既缩减了整机的轴向安装尺寸，也减少了传动过程中的功率损耗，提升整体传动效率。在设计思路层面，该结构优先考虑了设备的安装便捷性与运行稳定性，一体式安装底座预留了对应规格的安装吊耳与地脚固定位，可直接通过地脚螺栓完成设备与安装基础的固定，底座的加强筋结构经过受力优化，可承载泵体与电机的整体重量，同时抵消泵组运行时产生的径向与轴向载荷。泵体的中段采用分段式堆叠结构，每一级导叶与叶轮腔室独立加工后通过拉杆完成整体锁紧，既方便后续的维护拆解，也可根据实际需要的扬程参数调整叶轮级数，适配不同的工况压力需求。从安装边界来看，整机轴向尺寸沿电机与泵体串联方向延伸，进出口法兰分别布置于泵体的轴向端与径向侧方，安装时需预留对应方向的管路操作空间，底座的安装孔位间距符合常规工业泵组的安装基础规范，可适配多数现有泵房的安装基础尺寸，无需对现有安装平台进行大规模改造。泵体的密封结构采用集装式机械密封设计，可有效避免高压输送工况下的介质泄漏问题，同时密封组件可整体快速更换，缩短设备维护的停机时长。
