带集成机架的罗茨鼓风机结构设计

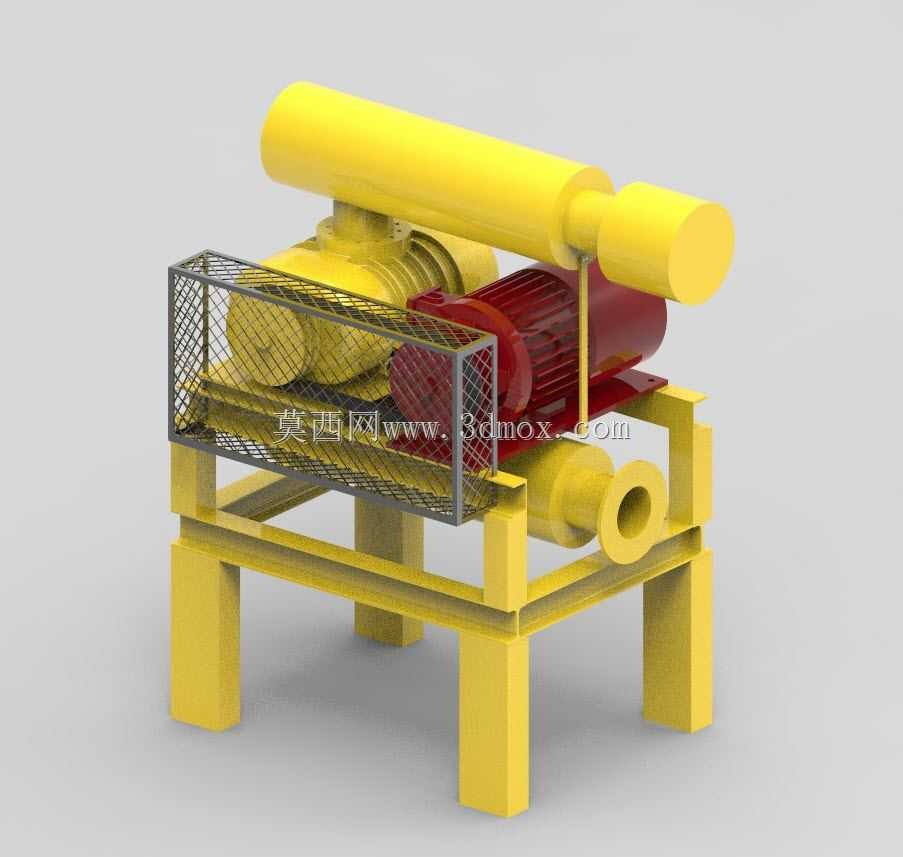

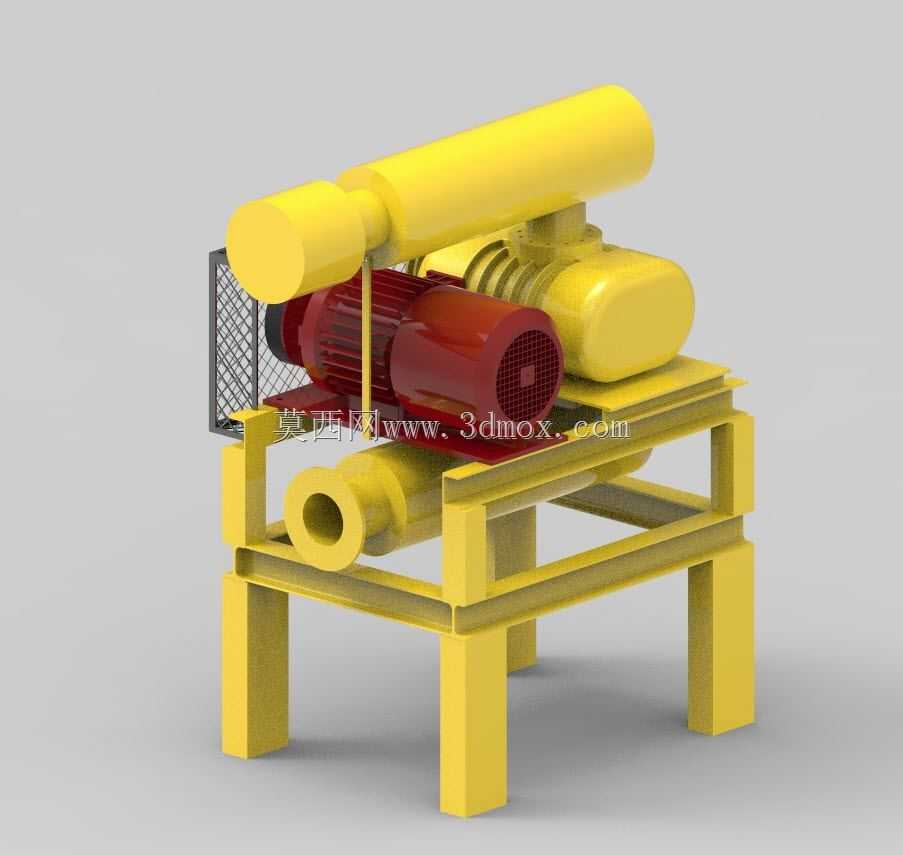

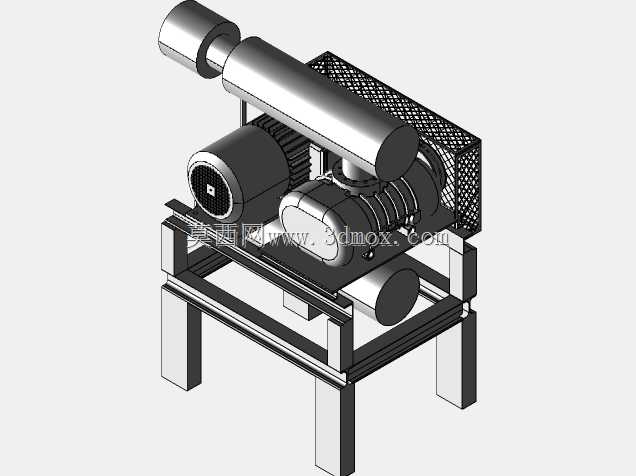

罗茨鼓风机作为容积式回转鼓风设备，在工业生产场景中承担着稳定气源输送的核心作用，常见于水产养殖水体增氧、污水处理曝气供氧、粮食气力输送、化工行业腐蚀性气体增压、冶炼行业助燃送风等场景，能够在压力波动区间内维持稳定的输气量，不会因为出口端阻力变化出现风量骤降的问题，适配对气源稳定性要求较高的连续生产工况。这款带集成机架的罗茨鼓风机，整体采用驱动端与泵体直连的布局设计，将驱动电机、罗茨泵头、进出口消音组件、防护结构全部整合在一体式型钢焊接机架上，省去了现场安装时的部件对齐、同轴度校准步骤，降低现场安装的调试难度，同时机架预留的地脚安装孔位，能够适配多数工业厂房的混凝土基础安装要求，也可直接固定在移动式撬装底座上，满足临时作业点位的转场使用需求。在功能特性上，该结构采用三叶型啮合叶轮设计，相比传统两叶结构，叶轮转动过程中的气流脉动更小，运行时的振动与噪音得到有效控制，泵体进出口分别配置了扩容式消音腔，能够削弱气流进出时的高频噪音，驱动端加装的金属防护网，既可以避免杂物卷入电机散热风叶造成设备损坏，也能防止运维人员误触转动部件引发安全事故。设计过程中重点考量了安装边界与运维便利性，机架采用型钢焊接的框架式结构，底部支腿做了加高处理，预留出足够的底部操作空间，方便后期对接进出口管路、更换密封件以及日常的油位检查、润滑油更换操作，电机与泵头的连接位置预留了调整间隙，可在传动皮带出现磨损松弛时快速调整张紧度，无需拆解核心泵体结构。整体外形布局紧凑，横向与纵向的安装尺寸经过优化，既能够在狭小的设备机房内完成布置，也方便通过标准货运通道完成转运，设备的重心集中在机架中心区域，固定后运行稳定性更强，不会因为长期振动出现连接螺栓松动的问题。进出口管路采用标准法兰对接结构，能够直接匹配行业通用的管路规格，无需额外制作转换接头，减少现场安装的配件成本与施工周期，适配不同行业的气源输送管路改造需求。
