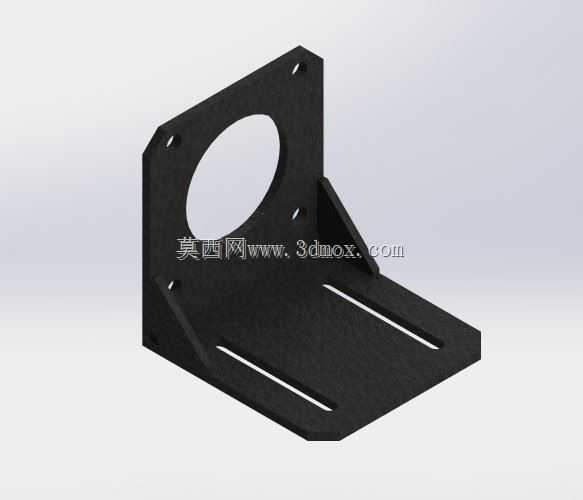

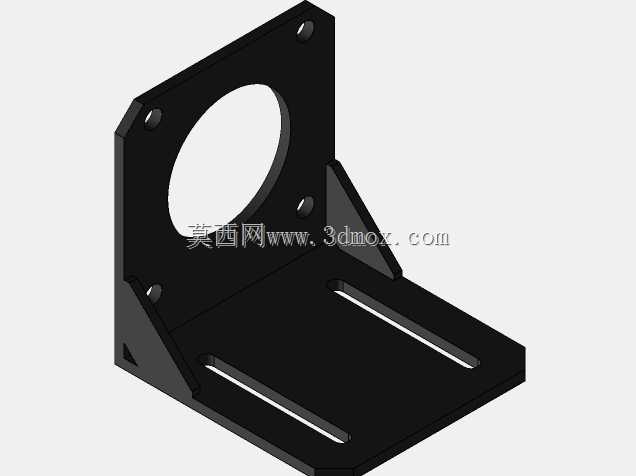

Nema23钢制L型步进电机安装固定支架

这款钢制安装支架是专为Nema23规格步进电机配套设计的固定承载构件，广泛应用于数控雕刻机、3D打印机、小型自动化输送设备、桌面级机械加工工装、电子制造流水线工位模组等需要精准固定步进电机的场景中，是传动系统搭建过程中连接电机与设备主体框架的核心衔接部件。在实际设备运行过程中，步进电机作为动力输出源会产生持续的振动与扭矩反作用力，这款支架能够牢牢约束电机的空间位置，避免电机运行时出现位移、偏转，保障动力输出的同轴度与传动精度，降低振动传导带来的设备共振、连接件松动等问题，延长整套传动机构的使用寿命。从功能特性来看，支架采用L型直角结构设计，垂直立面设置有适配Nema23电机安装孔位的圆形避让孔与对应固定螺孔，能够让电机输出轴顺利穿过立面与传动机构连接，同时四个角位的固定孔可通过螺栓将电机锁紧在立面上，安装后电机与支架形成稳固的整体；水平底座设置有两条平行的长条形调节腰孔，安装时可根据传动同步带张紧需求、丝杠同轴度校准需求沿腰孔方向调整支架的前后位置，无需额外加工孔位即可完成安装位置的微调，大幅降低现场装配的调试难度。两侧设置的三角形加强筋结构，有效提升了L型转角位置的结构强度，避免支架在电机持续输出扭矩、长期承受振动的工况下出现直角变形、立面倾斜的问题，保障电机安装面的平面度与垂直度始终符合设计要求。从设计思路层面，这款支架充分考虑了小型自动化设备的安装空间限制，整体结构紧凑无多余冗余设计，所有边角均做了倒角处理避免装配时划伤操作人员，钢制材质的选用兼顾了结构强度与成本控制，表面做发黑处理提升防锈耐磨性能，适配车间多尘、有少量切削液飞溅的加工工况。在安装边界与尺寸方面，支架适配的Nema23电机安装面尺寸为57mm见方，垂直立面的圆形避让孔直径匹配该规格电机的输出轴端凸台尺寸，水平底座的腰孔长度覆盖了常用的安装调节行程，整体安装后占用的横向与纵向空间紧凑，既可以直接固定在铝型材框架的槽位上，也可以安装在钢板焊接的设备台面上，适配多种不同材质的设备主体结构，能够满足大部分小型传动模组的电机固定需求，无需单独定制安装构件即可快速完成动力单元的搭建。
