90度直角铝型材连接角件结构设计

　　在工业铝型材框架搭建的各类场景中，这类90度直角角件是最常用的连接构件之一，不管是自动化设备的机架围合、生产线工作台的边角加固，还是物料周转货架的层架连接、设备防护栏的直角拼接，都能看到这类角件的应用。它不需要对铝型材做额外的打孔攻丝加工，直接通过配套的螺栓螺母就能完成两根垂直排布铝型材的锁紧固定，相比传统的焊接连接方式，拆装调整更灵活，也不会破坏铝型材表面的阳极氧化层，后期框架改造移位时可以重复拆卸使用，不会造成型材报废。

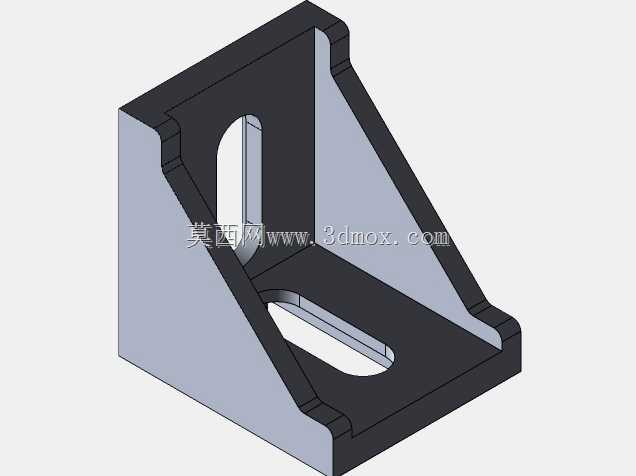

　　从结构设计逻辑来看，这个角件采用了带加强筋的L型直角构型，两个互相垂直的安装面分别贴合两根垂直相交铝型材的安装槽面，内侧的三角加强筋从转角根部延伸至两个安装面的中段位置，能够有效抵消直角连接处受到的侧向倾覆力矩，避免角件在长期受载情况下出现转角变形、连接松脱的问题。两个安装面上都设计了长圆形的调节腰孔，而非固定直径的圆孔，这种设计给安装对位留出了足够的调整余量，现场装配时不需要将孔位与型材槽内的螺母位置完全精准对齐，顺着腰孔的长度方向就能微调安装位置，降低了现场装配的对位难度，哪怕型材切割长度存在微小的公差偏差，也能通过腰孔的调节量补偿误差，保证框架拼接后的方正度。

　　从安装边界来看，这个角件的两个安装面厚度均匀，外缘做了倒角处理，不会在安装后出现尖锐的凸边刮伤操作人员或者线缆，安装面的平面度控制在合理公差范围内，和铝型材槽面贴合时不会出现间隙，保证锁紧后连接面的受力均匀。腰孔的宽度适配常用的铝型材配套T型螺栓尺寸，螺栓头可以直接卡入铝型材的T型槽内，不需要额外的辅助固定件，拧紧螺栓后就能让角件和型材表面紧密贴合，连接后的直角位置可以承受垂直于安装面的径向载荷，也能承受沿型材长度方向的轴向拉力，在常规的工业框架载荷工况下，不会出现连接错位或者角件断裂的问题。

　　在实际选型使用时，这类角件通常和对应规格的工业铝型材配套，不同截面尺寸的铝型材对应不同外形尺寸的角件，安装时需要注意角件的外缘不要超出铝型材的外表面，避免影响后续的板材安装或者门板装配。腰孔的长度方向和铝型材的长度方向保持一致时，调节余量最大，装配时可以先将螺母预卡在型材槽内，套上角件后微调位置，确认框架整体尺寸符合要求后再逐一拧紧螺栓，不需要在装配初期就将螺栓完全锁死，给整体框架的尺寸校正留出调整空间。相比隐藏式的内置连接件，这种外置角件的安装操作更简便，不需要在型材端面加工沉孔或者攻丝，现场装配效率更高，而且连接强度更直观，后期维护时如果出现连接松动，直接在外部就能拧紧螺栓，不需要拆解周边的构件。

　　这类角件的转角位置做了圆弧过渡处理，避免了直角位置的应力集中，在受到冲击载荷时，应力可以顺着加强筋均匀分散到两个安装面上，不会在转角根部出现应力断裂的情况。角件的表面通常做了和铝型材接近的喷砂氧化处理，和型材装配后整体外观协调，不会出现明显的色差，在一些对外观有要求的设备外框架上使用，也能保持整体的视觉一致性。在一些需要频繁拆装的模块化设备框架上，这类角件的优势更加明显，不需要复杂的装配工具，只用常规的内六角扳手就能完成全部安装和拆卸操作，普通的装配人员经过简单讲解就能完成作业，不需要专业的焊接或者机加工人员配合，大幅降低了现场装配的人力成本和时间成本。
