山地自行车后三角车架甩臂结构设计

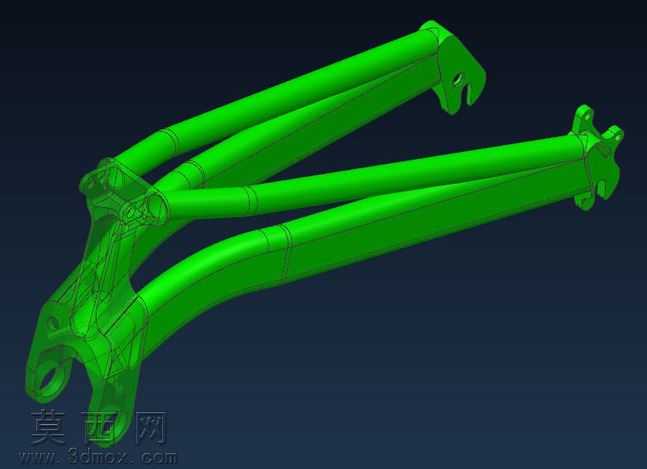

本作品为自行车后车架甩臂结构的三维建模成果，建模阶段优先采用参数化草图绘制核心轮廓，针对甩臂的双管并行支撑结构，先绘制主管的中心轨迹线，通过扫掠命令生成基础管体，再对管体衔接处做曲面过渡处理，避免应力集中的尖锐棱角。建模过程中严格还原了甩臂两端的连接结构：前端与车架主转点衔接的轴孔位做了同轴度约束，预留了标准轴承安装的配合公差，孔位周边做加厚凸台处理提升局部结构强度；后端的尾钩结构单独建模后与主管体做布尔合并，精准还原了后轮轴安装槽、变速挂耳的细节尺寸，保证与标准山地车后轮组件、变速系统的装配兼容性。材质与渲染阶段，为模型赋予了高饱和度的亮绿色哑光金属漆材质，模拟高性能自行车架常用的烤漆涂装效果，调整材质的粗糙度参数至0.3左右，既保留金属基底的轻微反光质感，又避免过高反光影响结构观察；场景采用深纯色背景，搭配三点布光方案：主光源从斜上方45度投射，打亮甩臂的主体管身结构，勾勒出双管的平行轮廓与衔接处的曲面过渡；辅助光源从侧后方补光，弱化管体下方的死黑阴影，清晰呈现尾钩、转点凸台的细节结构；轮廓光从模型后方打亮边缘，将绿色的模型与深色背景分离，提升整体渲染的层次感。结构设计上，该甩臂采用双上管+单下管的三角支撑构型，在保证轻量化的同时提升了后车架的侧向刚性，管体之间的衔接位置做了圆弧过渡优化，分散骑行过程中路面颠簸传递的冲击载荷，转点位置的加厚设计可承受避震动作带来的反复交变应力，适配软尾山地车的后轮避震行程需求。建模全程遵循自上而下的设计逻辑，先搭建整体装配骨架确定各连接点的相对位置，再逐个生成零件特征，所有安装孔位、衔接面都保留了可编辑的参数，方便后续根据不同轮径、避震规格调整尺寸，模型的所有曲面都做了连续性检查，不存在破面、重叠面等问题，可直接导入工程模块生成加工图纸，也可用于整车装配的干涉校验、运动仿真分析。
