马古拉MT9自行车液压盘式制动结构设计

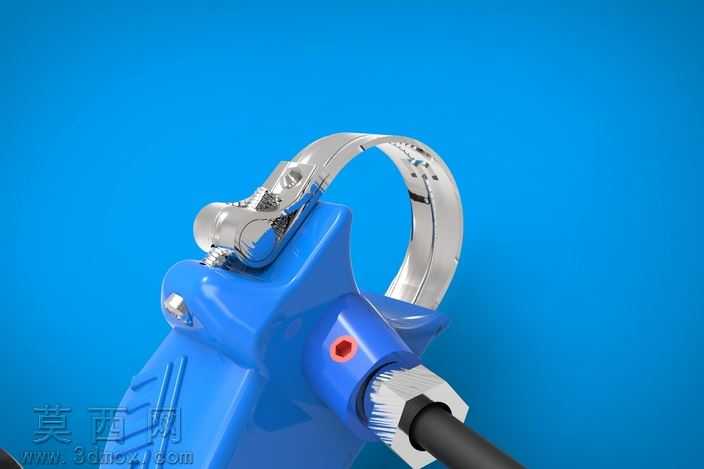

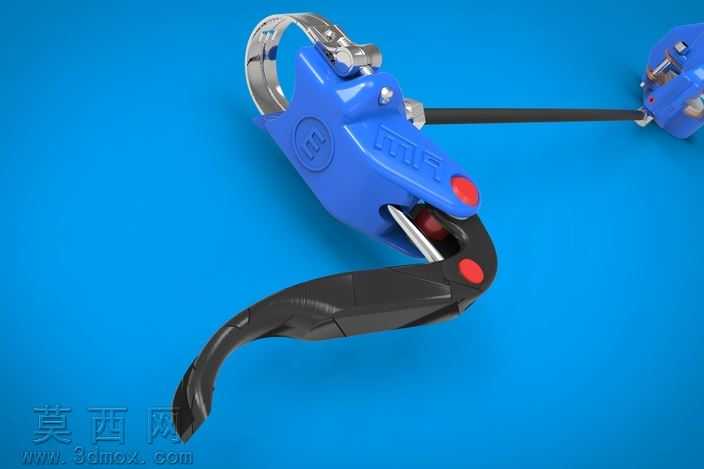

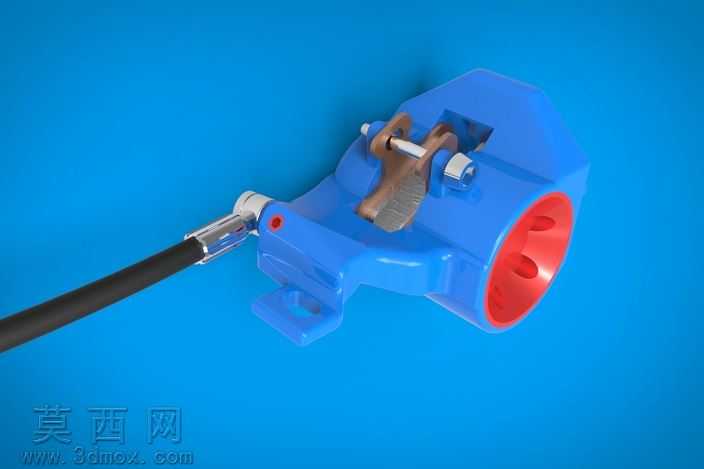

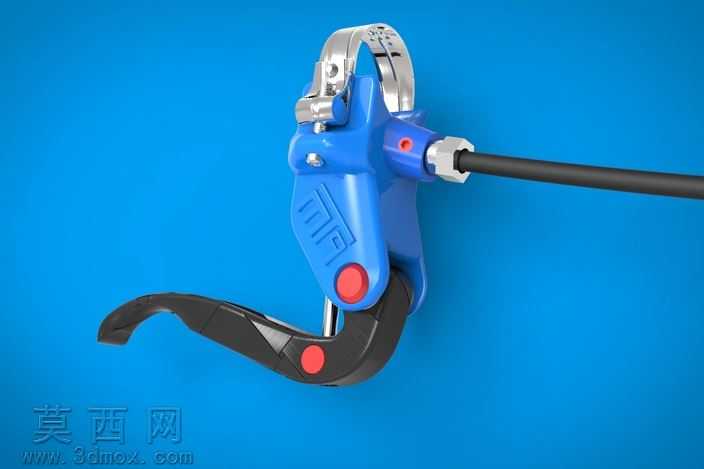

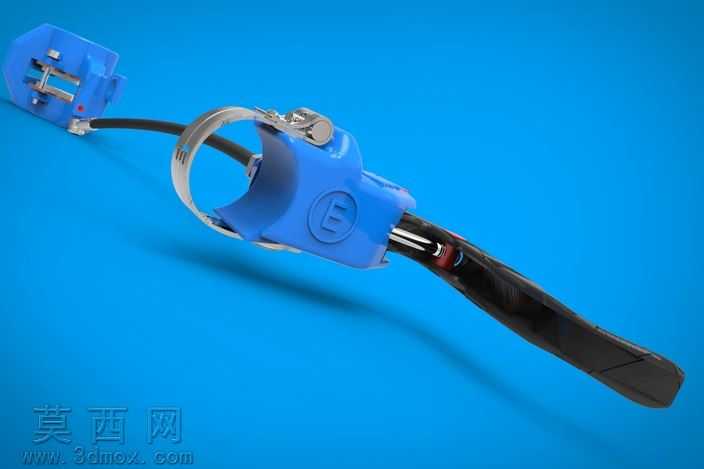

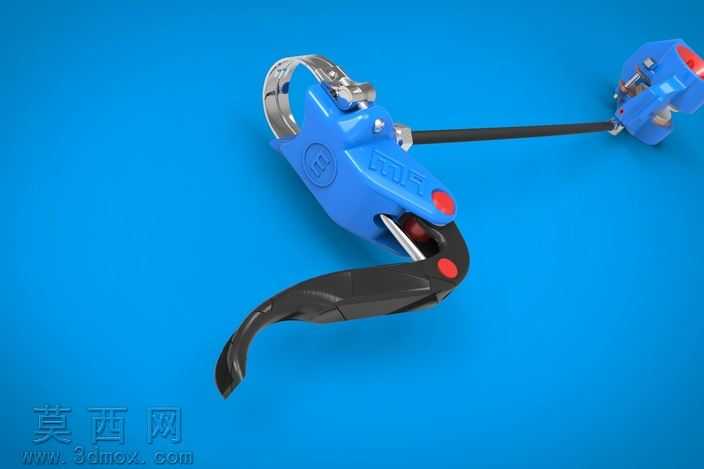

本作品为自行车液压盘式制动器的三维建模设计，参考马古拉MT系列成熟制动产品结构，在NX建模环境中完成全参数化的零件构建与整体装配。建模过程中首先梳理液压盘刹的核心工作逻辑：通过刹把驱动液压油路内的传动介质，将手部握力传递至卡钳端，推动活塞带动来令片夹紧刹车盘实现制动，整体结构围绕一体式刹把机身的优化方向展开设计。在零件建模阶段，针对刹把主体的蓝色工程塑料外壳，采用曲面建模方式还原符合人体工学的握持弧度，表面的品牌标识、防滑纹理通过浮雕特征实现，边缘做圆角过渡处理避免应力集中；金属锁紧箍部分采用金属材质参数设置，还原抛光金属的亮面质感，箍身的调节螺丝、锁紧卡扣均按照实际装配比例构建，保证结构的可装配性。油路管线部分采用柔性件建模方式，还原液压油管的外层包覆橡胶、内层金属编织层的结构特征，两端的油管接头做密封结构细节刻画，还原真实液压油路的密封设计逻辑。卡钳端的蓝色壳体与刹把做统一的材质配色处理，内部活塞、来令片、复位弹簧均做独立零件建模，来令片的摩擦片材质做粗糙质感区分，金属背板做哑光金属质感设置，卡钳上的排气螺丝、固定安装位均按照实际安装尺寸预留，保证结构的合理性。渲染阶段采用纯蓝色背景突出产品主体，灯光设置采用三点布光方式，主光源打亮刹把与卡钳的主体曲面，辅光源勾勒金属零件的轮廓高光，补光消除零件暗部的死黑区域，让蓝色塑料外壳的细腻质感、金属零件的反光特性、橡胶握把的哑光质感都得到清晰呈现。设计过程中针对原有MT8刹车的安装调整痛点做了结构优化，一体式机身设计减少了多余的拼接零件，让刹把的安装、行程调节操作更加便捷，同时参考卡尺的定位结构设计刹把的行程调节模块，让用户可以更精准地调整刹把握距，适配不同手型的使用需求。整体装配完成后做了干涉检查，确认所有活动部件包括刹把转动结构、活塞推进结构、弹簧复位结构均无运动干涉，完整还原液压盘式制动器的工作运动逻辑，可用于自行车制动系统的结构展示、改装参考以及相关教学演示使用。
