三轴栏板式货运半挂车车架结构设计

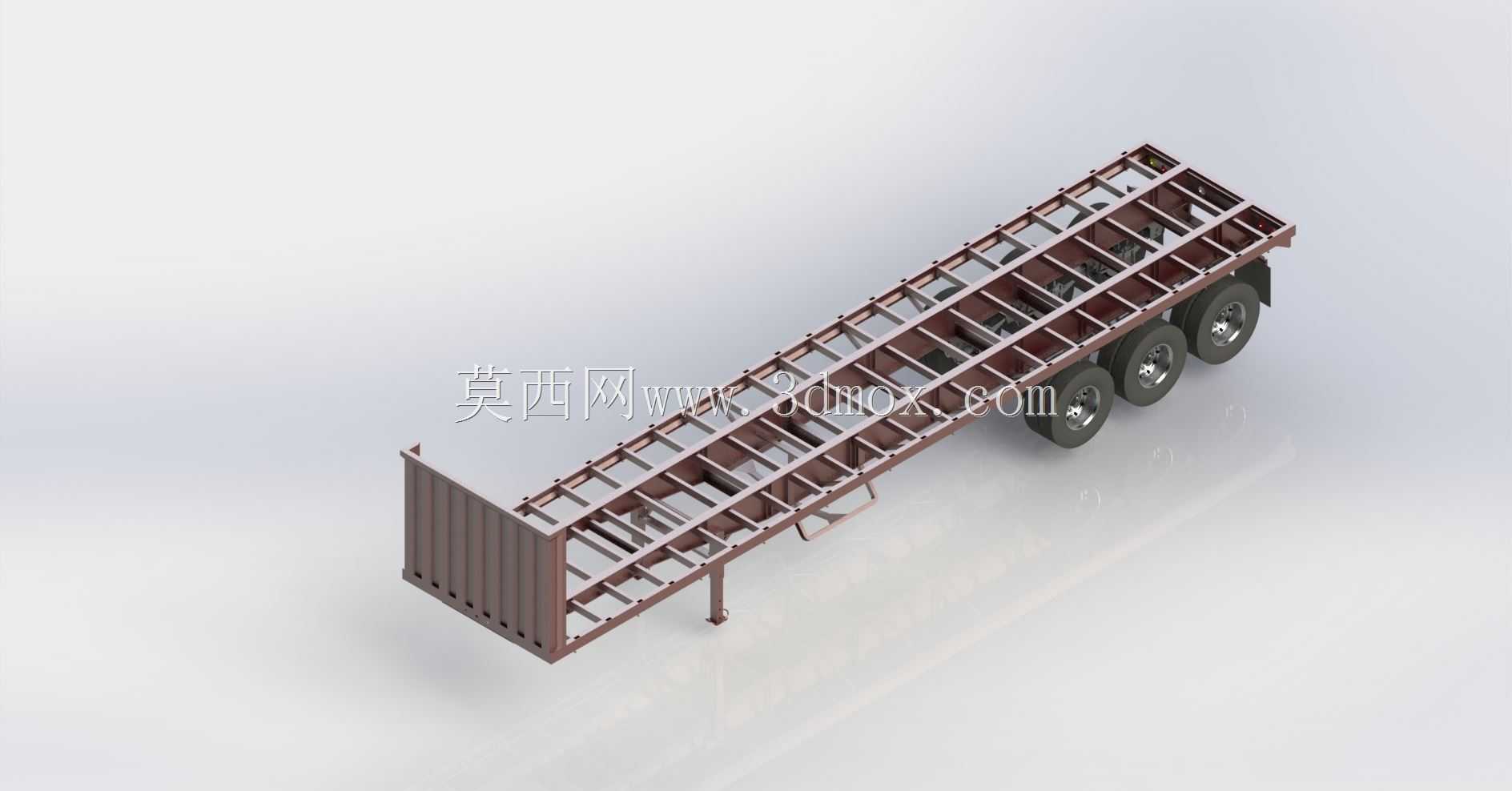

该结构为三轴栏板式货运半挂车的承载车架主体，是公路干线物流、大宗散杂货物中长途运输场景下的核心承载部件，主要适配40英尺级常规货运半挂车上装，可搭配栏板、仓栅、集装箱锁具等不同上装结构，满足建材、农副货品、工业零配件、普货零担等多品类货物的公路转运需求，是当前国内公路货运领域保有量极高的半挂承载结构形式。从实际用途来看，该车架承担着连接牵引车头、承载全部上装与货物重量、传递行驶过程中牵引力、制动力与路面颠簸冲击载荷的核心作用，前端通过牵引销与牵引车鞍座配合实现铰接转向，后部通过三轴悬挂系统连接车轮，前端设置的支腿结构可在脱挂状态下支撑车架前部，保证静置停放时的结构稳定性。从功能特性来看，该车架采用边梁+贯穿式横梁的阶梯型承载结构，主纵梁采用变截面工字钢结构，中部承载区域纵梁高度加高以提升重载下的抗弯抗扭能力，前后段纵梁高度逐步收窄，兼顾牵引配合、悬挂安装的空间需求与整体轻量化要求；横梁采用等间距布置的槽型钢结构，与纵梁通过焊接形成整体网格骨架，可均匀分散货台区域的集中载荷，避免局部应力集中导致的结构变形；车架尾部预留了栏板前墙的安装位，侧部可直接装配栏板立柱、锁钩等附件，无需额外对主框架进行打孔改装，降低上装装配的施工难度。从设计思路来看，该车架完全围绕公路货运的重载、耐久需求开发，整体结构优先保证承载冗余度，纵梁、横梁的板材厚度匹配三轴挂车总质量限值的承载要求，所有焊接节点均做应力释放优化，避免长期交变载荷下出现焊缝开裂问题；车架侧部预留了悬挂支架、制动气室、管线固定卡扣的安装位，所有安装点位的位置精度控制在装配公差范围内，可直接适配常规鼓刹或碟刹的挂车车桥与钢板弹簧/空气悬挂系统，无需二次加工适配。从外形尺寸与安装边界来看，该车架整体长度匹配常规13米级栏板半挂车的尺寸要求，货台宽度符合国内道路货运车辆的外廓尺寸限值，牵引销位置符合国标半挂牵引的安装尺寸规范，三轴的轴距布置满足轴荷分配要求，可保证满载状态下各轴载荷均匀分布，避免单轴超载；车架上部的货台平面平面度控制在装配要求范围内，可直接铺设货台底板，下部的离地间隙满足常规公路行驶的通过性要求，不会在坡道、坑洼路面出现剐蹭风险，前端支腿的安装位置兼顾支撑稳定性与行驶时的离地安全距离，侧部的防护装置安装位可直接装配侧防护栏，满足车辆运行的安全规范要求。
