TR16x4梯形螺纹主轴配套螺母传动组件

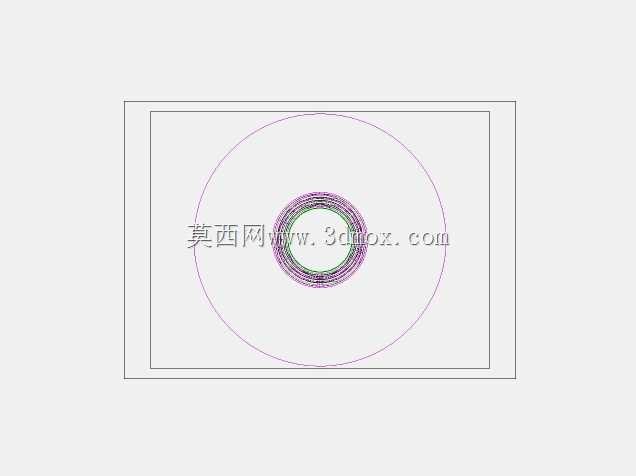

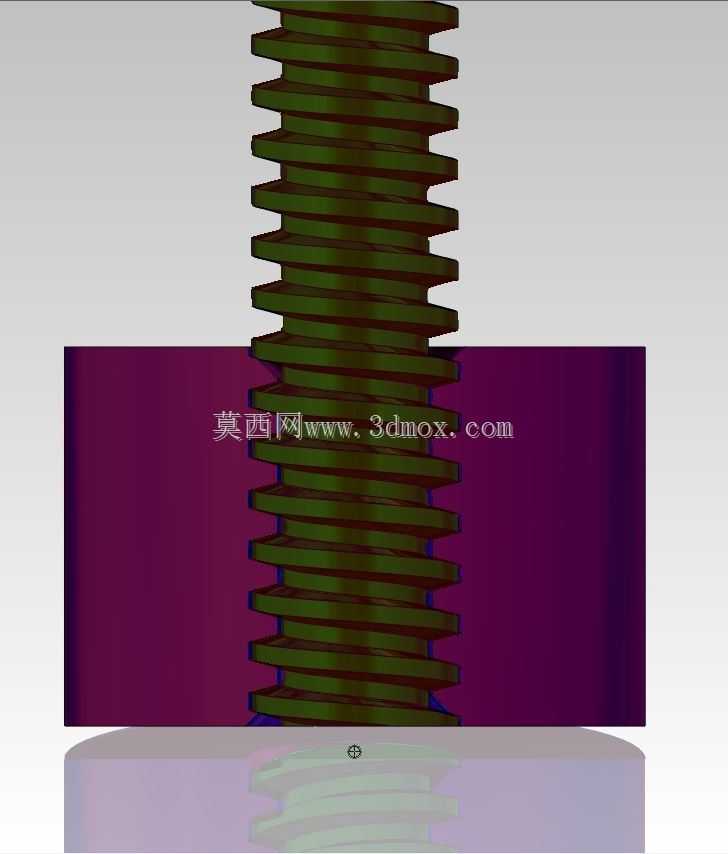

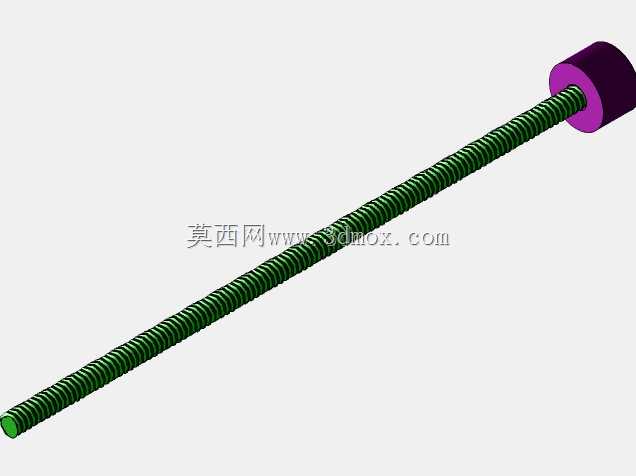

这套TR16x4规格的梯形螺纹主轴与配套螺母组件，是机械传动系统里承担直线进给、载荷传递功能的核心基础部件，广泛应用在中小型机床进给滑台、轻工包装设备的直线调节机构、木工机械的位移调整单元、自动化生产线的顶升定位模组，以及各类需要精准直线位移控制的专用工装夹具当中，适配低速重载、频繁正反转切换的传动工况，相比滚珠丝杠具备更强的抗冲击能力与自锁特性，在垂直升降类传动场景中无需额外配置制动结构即可实现位置锁定，大幅简化配套设备的结构设计。整套组件的主轴部分采用公称直径16mm、导程4mm的梯形螺纹牙型，牙型角为30度的标准梯形螺纹设计，螺纹牙侧受力均匀，传动过程中磨损速率低，长期运行仍能保持稳定的传动精度，主轴总有效长度为500mm，两端预留有安装定位轴颈，可通过轴肩、锁紧螺母与配套的轴承座完成固定安装，既可以采用两端固定的支撑方式满足高转速、长行程的传动需求，也可以采用一端固定一端支撑的安装形式适配短行程、小载荷的调节场景，安装边界可根据配套设备的机架空间灵活调整支撑位置。配套的主轴螺母采用D45mm的外圆直径、30mm的总厚度设计，外圆上预留有法兰安装孔位，可直接通过螺栓固定在移动滑台或者负载载板上，螺母与主轴的螺纹配合面经过间隙优化设计，既保证传动过程中无卡滞、无窜动，也预留了合理的润滑脂存储空间，日常维护时只需定期在螺纹面涂抹润滑脂即可降低磨损、延长组件使用寿命。在设计思路上，这套传动组件优先考虑了工况适配性，梯形螺纹的牙型厚度大于普通三角螺纹，单位接触面积的承载能力更强，能够承受轴向的推拉力载荷，导程4mm的参数选择兼顾了传动效率与位移调节精度，主轴旋转一圈即可带动螺母直线移动4mm，既不会因为导程过小导致进给速度不足，也不会因为导程过大降低位置调节的精准度，适配绝大多数中小型设备的直线传动参数需求。组件的外形结构简洁，没有多余的复杂结构，生产加工难度低，后期维护更换成本低廉，在实际设备运行中，这套组件可以将主轴的旋转运动平稳转化为螺母的直线往复运动，传动过程噪音低、运行平稳，能够在多粉尘、少量切削液飞溅的车间环境下长期稳定工作，不会因为少量杂质进入螺纹配合面就出现传动卡滞的问题，是各类中小型机械设备直线传动结构的高适配性选择。
