龙门式三轴数控加工机架结构设计

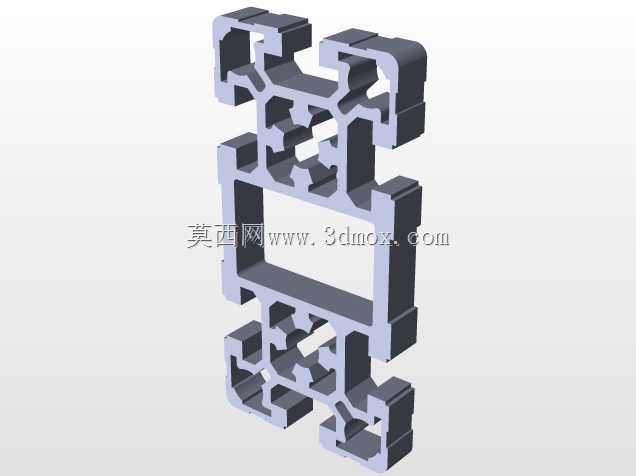

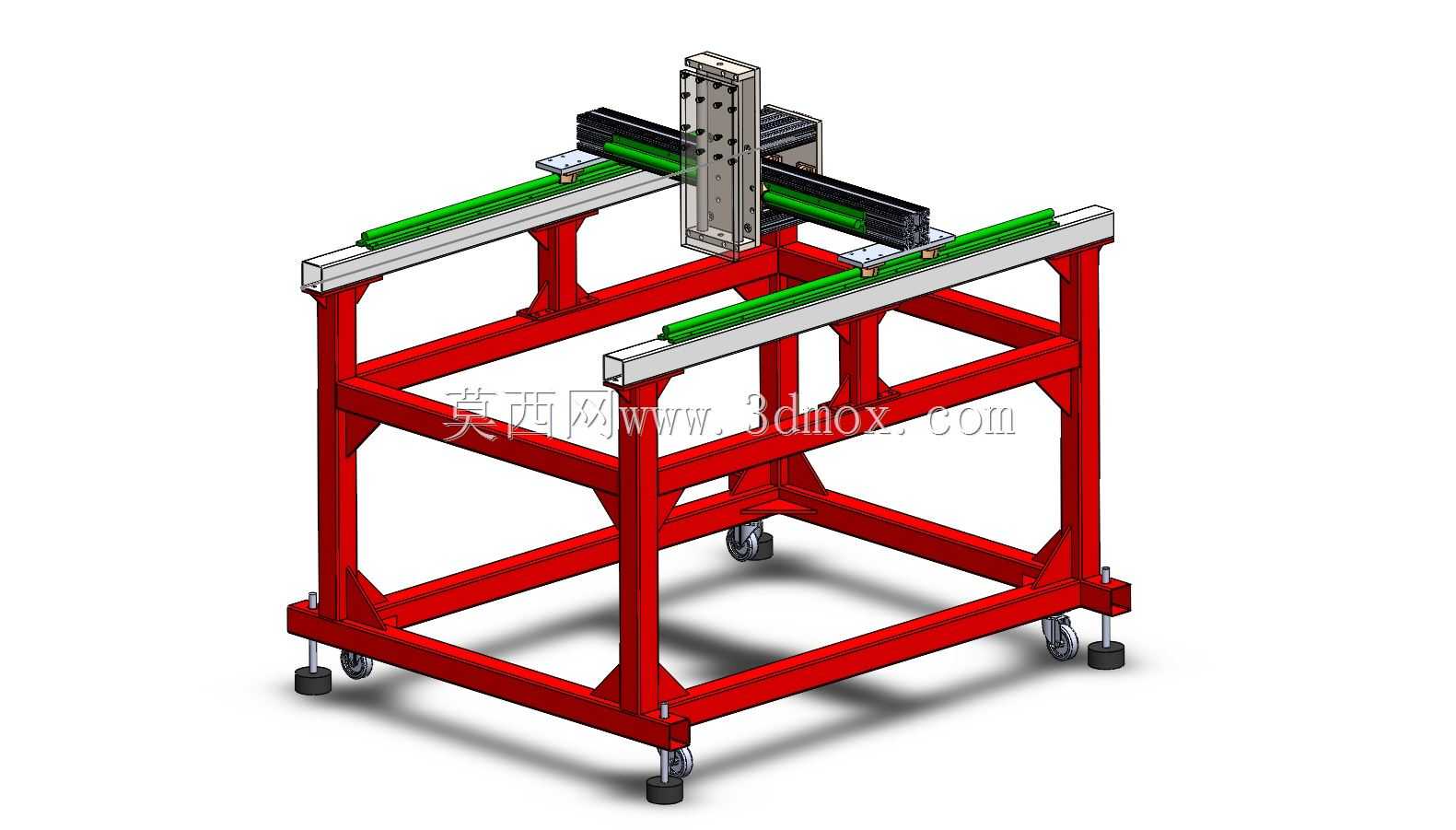

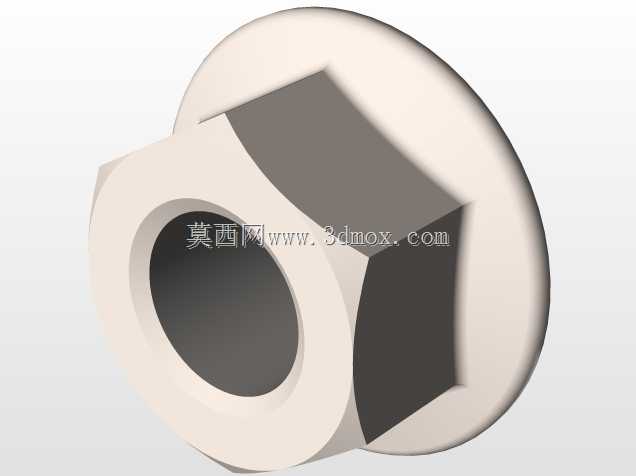

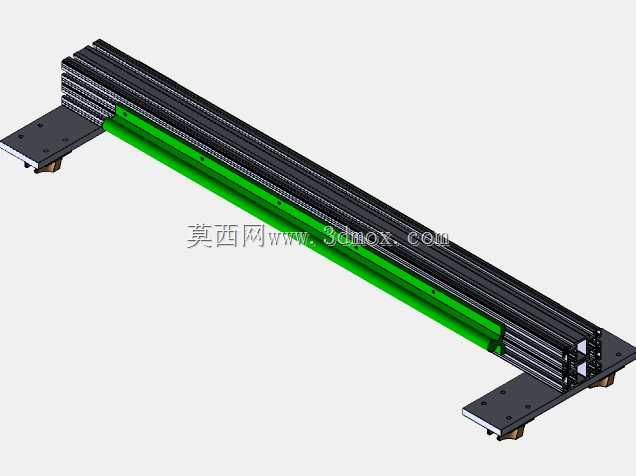

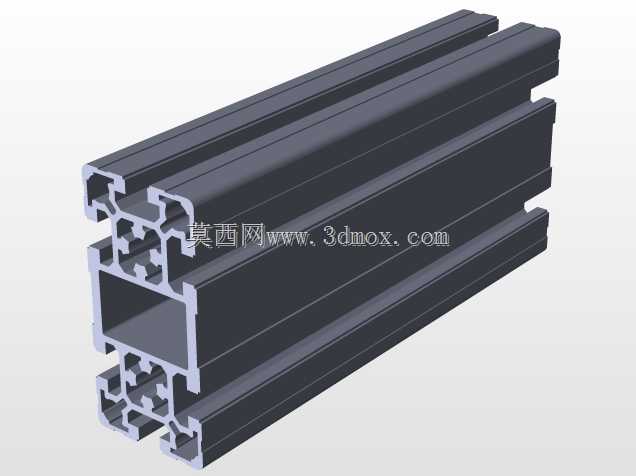

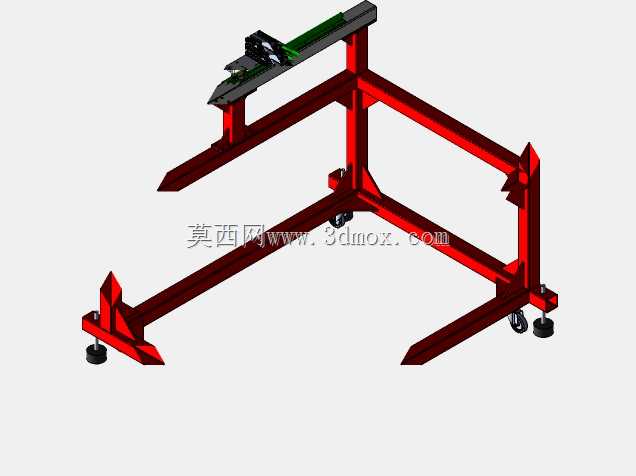

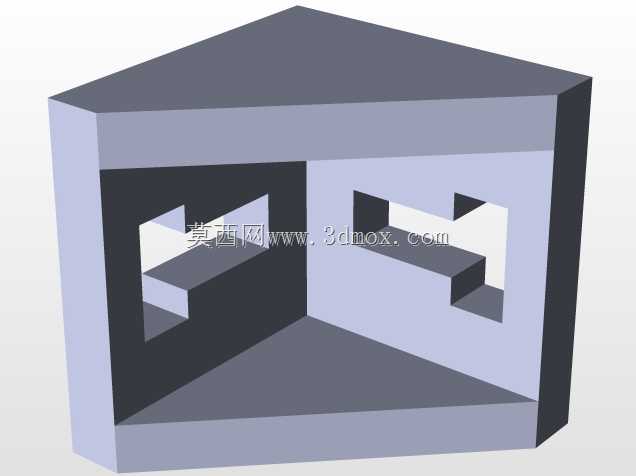

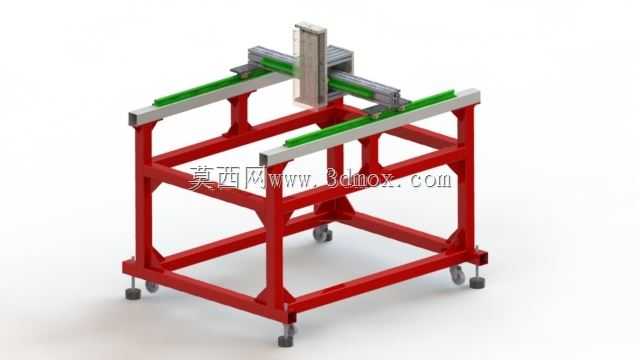

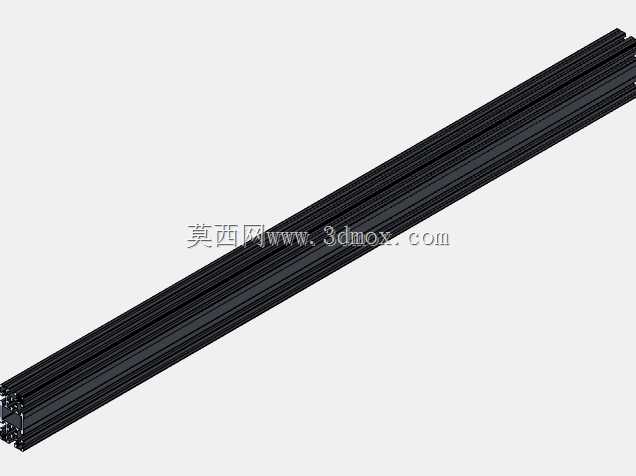

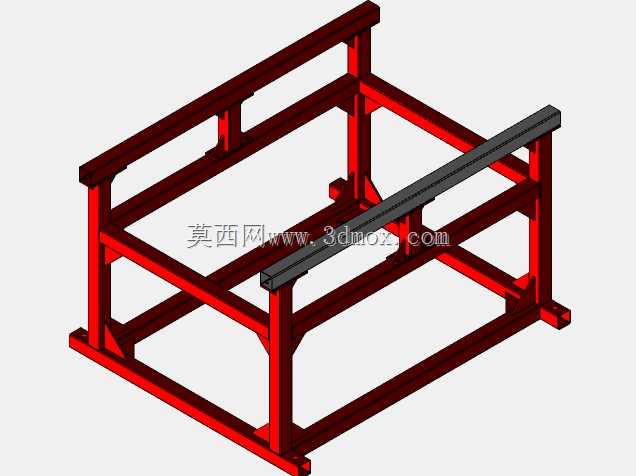

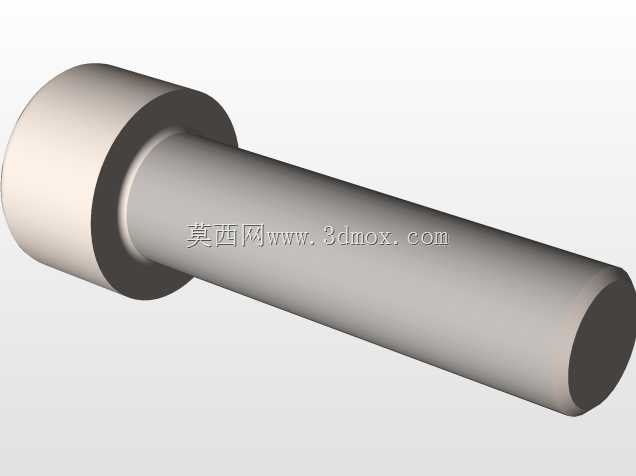

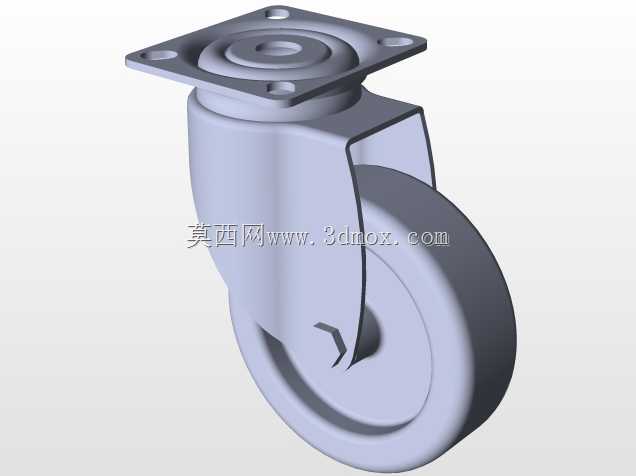

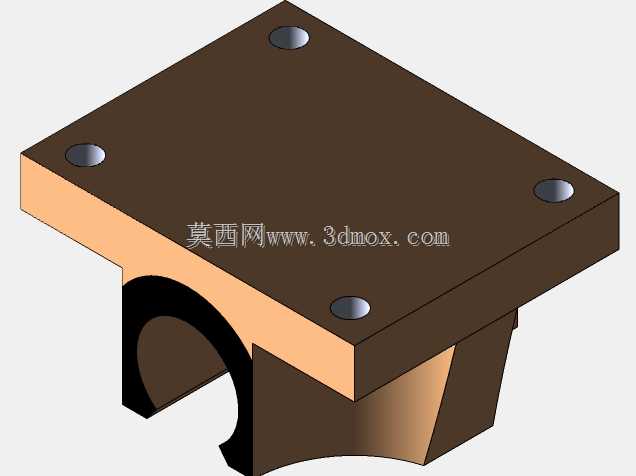

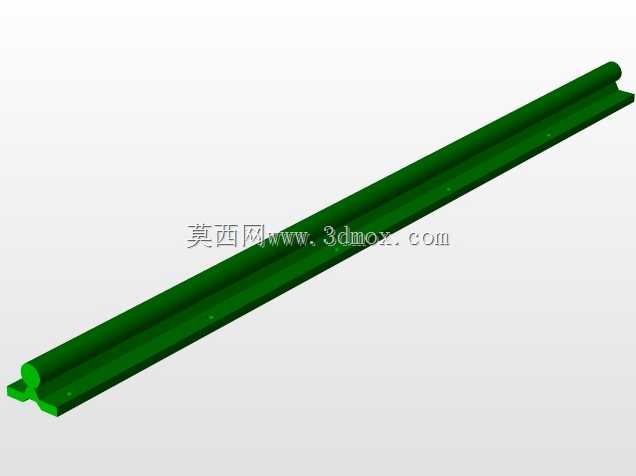

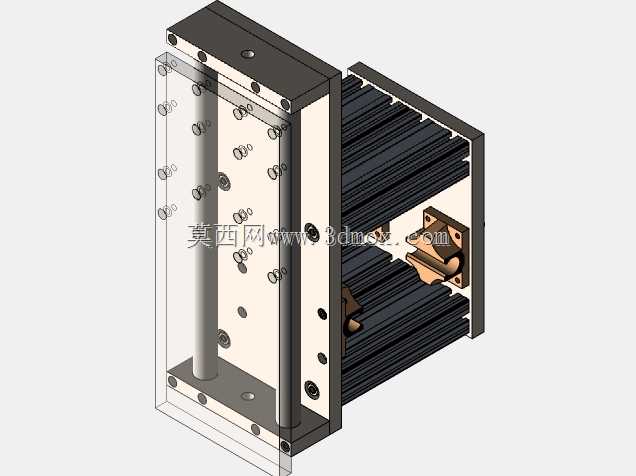

该结构为龙门布局的三轴数控加工承载机架，主要面向小型零件的铣削、钻孔、轻量雕刻等加工场景，可适配小型加工车间、教学实训场地、个人DIY加工工坊等多种使用环境，能够完成有色金属、工程塑料、软质木材等易切削材料的多工序加工作业，替代人工完成高精度的重复切削动作，降低小型加工场景的设备投入门槛。整体采用方管焊接的框架式床身结构，底部配置可调节支撑脚与万向脚轮组合，既可以在设备就位后通过调节支撑脚实现整机水平校准，抵消地面不平整带来的安装误差，保证加工过程的结构稳定性，也可以通过脚轮快速完成设备位置转移，适配小场地内的灵活布局需求。机架上方搭载双平行直线导轨作为X向传动承载基础，横梁组件跨接在两侧X向导轨之上，可沿X向做长行程水平移动，横梁上配置Y向直线导轨滑台，搭载垂直布置的Z向主轴安装滑座，三个轴向的传动路径相互垂直，形成标准的笛卡尔坐标系运动架构，可实现加工范围内任意点位的三轴联动走位，满足平面轮廓、浅槽、简单曲面等特征的加工走刀需求。设计过程中重点考量了框架的刚性表现，床身方管连接处采用满焊工艺并做加强筋补强，减少切削受力下的结构形变，导轨安装面预留机加工余量，可在焊接成型后通过二次铣削保证导轨安装的平面度与平行度，避免安装误差带来的运动卡顿、走位精度偏差问题。整机安装边界控制在小尺寸范围内，占地面积不足两平方米，无需特殊地基固定，普通平整水泥地面即可完成部署，Z向滑座预留通用主轴安装接口，可根据加工需求适配不同功率的电主轴，满足不同材质的切削负载要求，两侧导轨采用对称布置方式，平衡横梁移动过程中的受力分布，减少单侧负载带来的导轨偏磨问题，延长传动部件的使用寿命。框架中部预留充足的工件安装空间，可搭配简易工装台或者小型平口钳完成工件装夹，整体结构预留走线槽安装位置，可将传动线缆、动力线缆规整布置在框架内部，避免运动过程中出现线缆拖拽、剐蹭的问题，提升设备运行的整洁度与安全性。
