多吸头果蔬移栽拾取工装结构

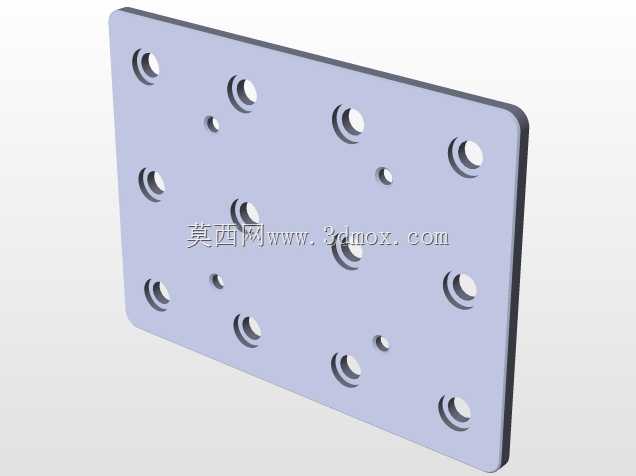

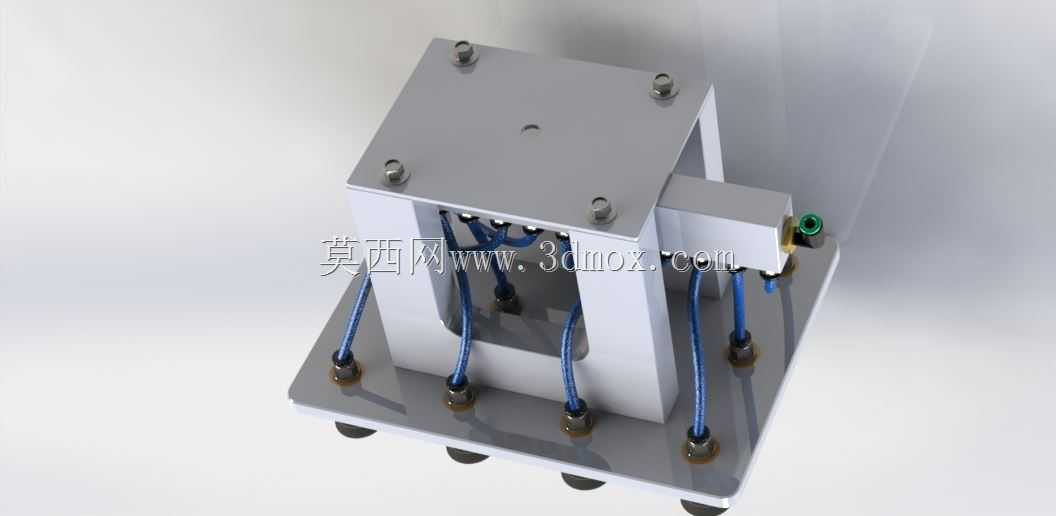

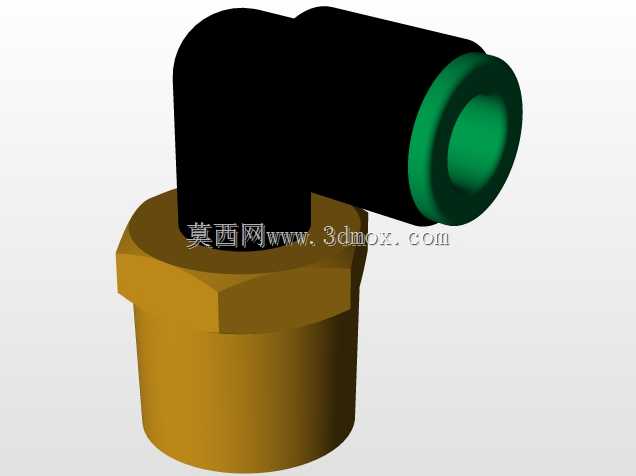

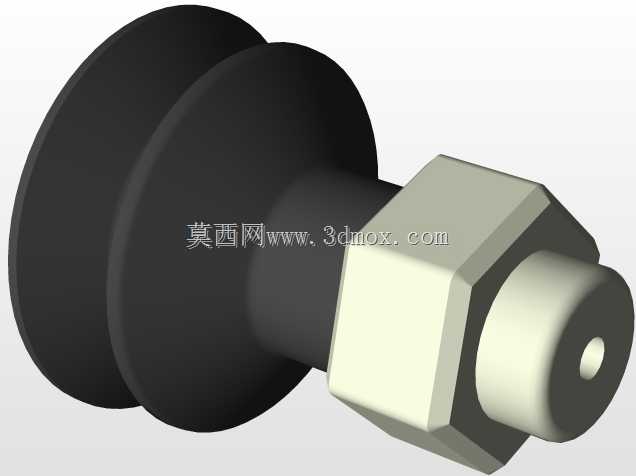

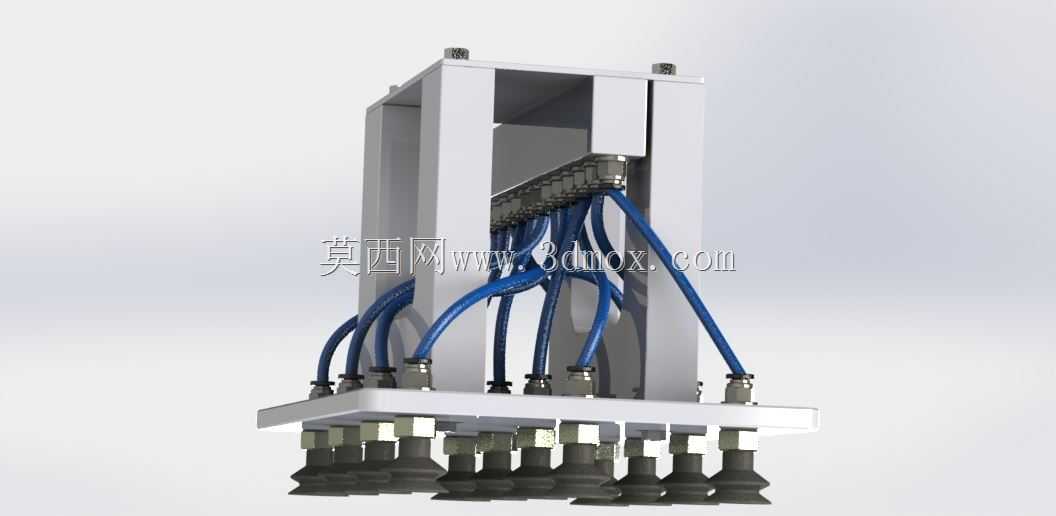

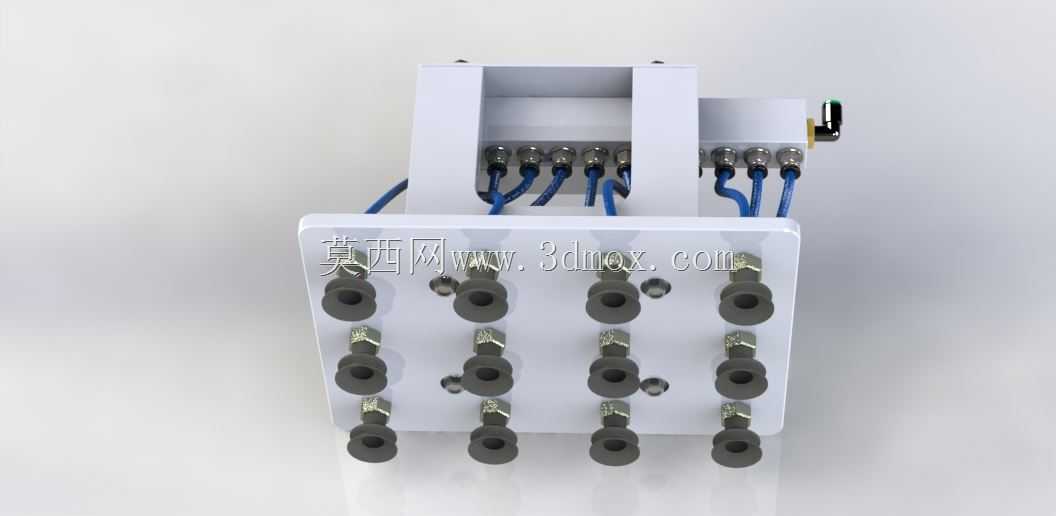

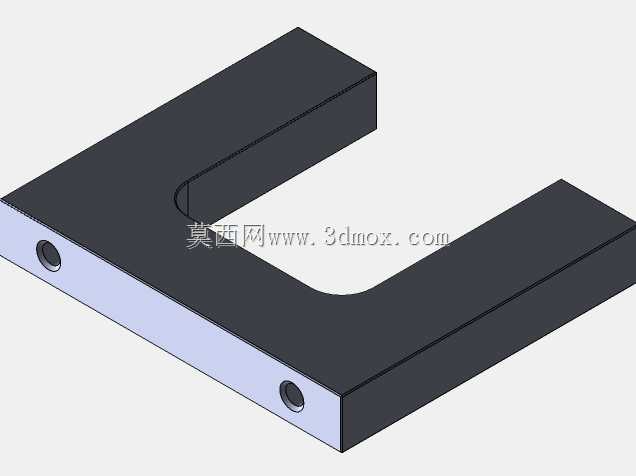

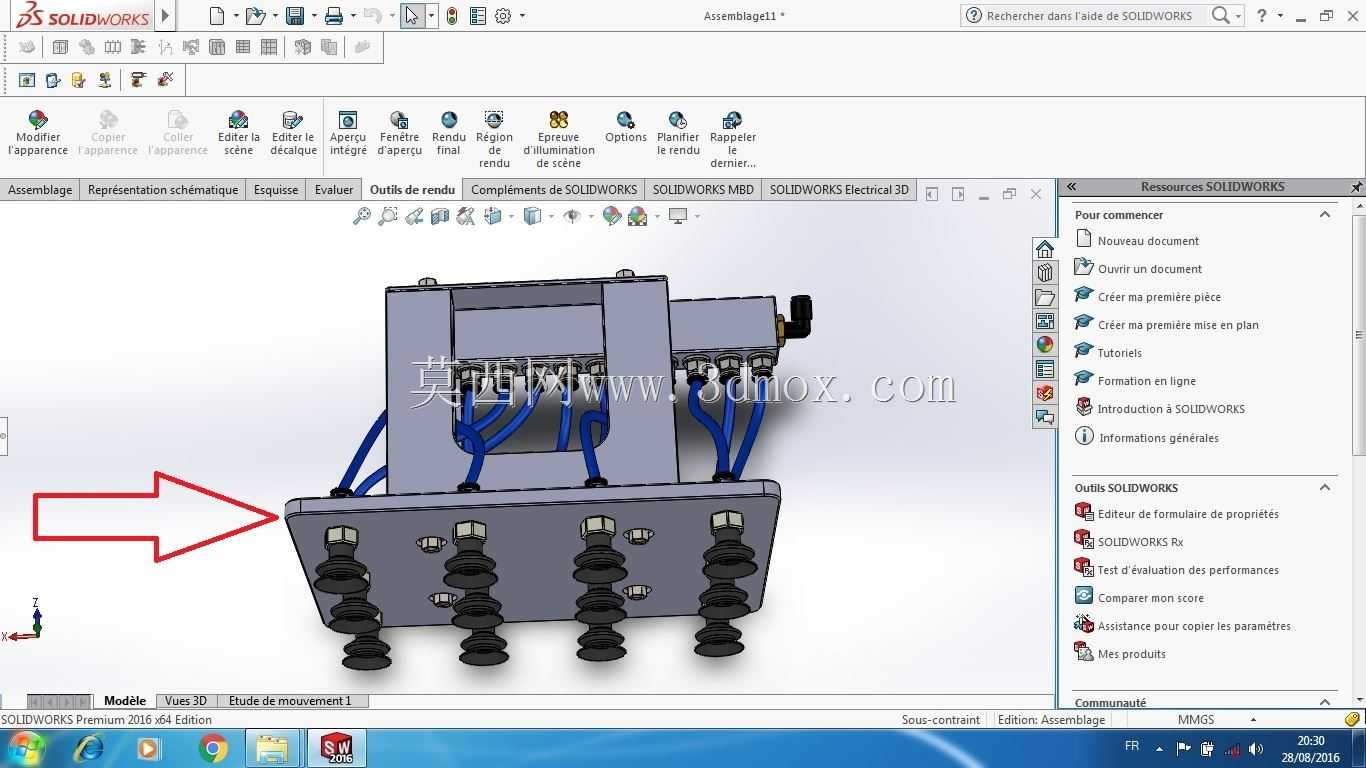

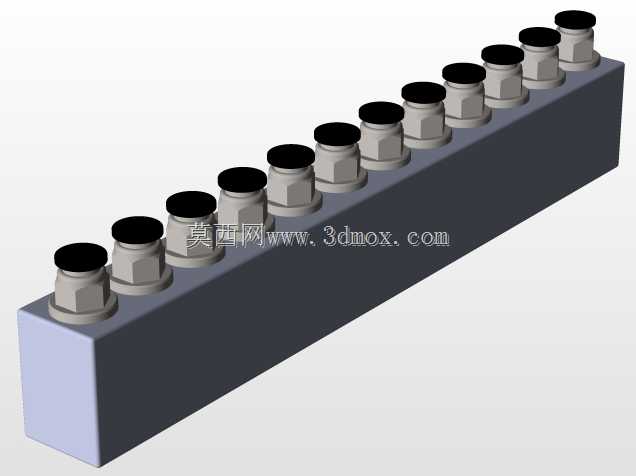

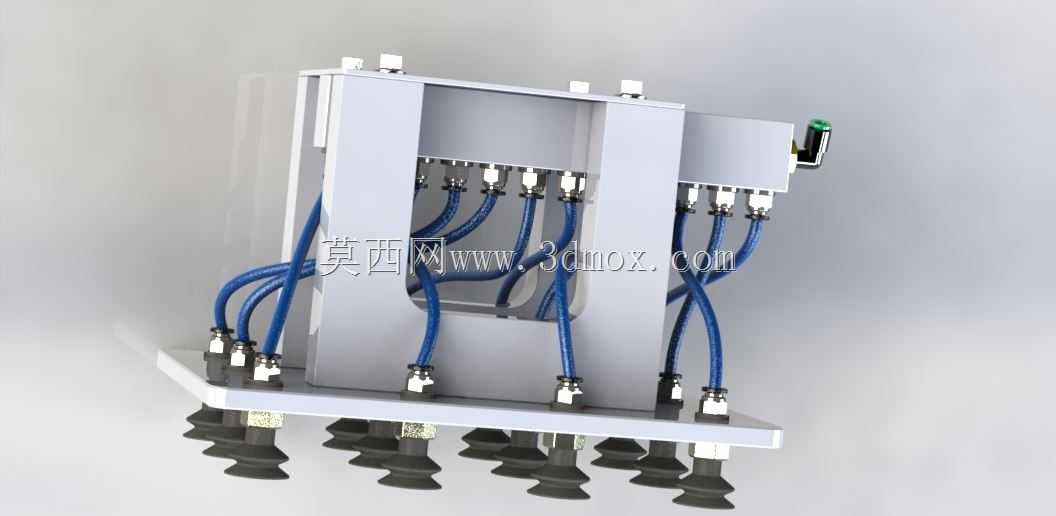

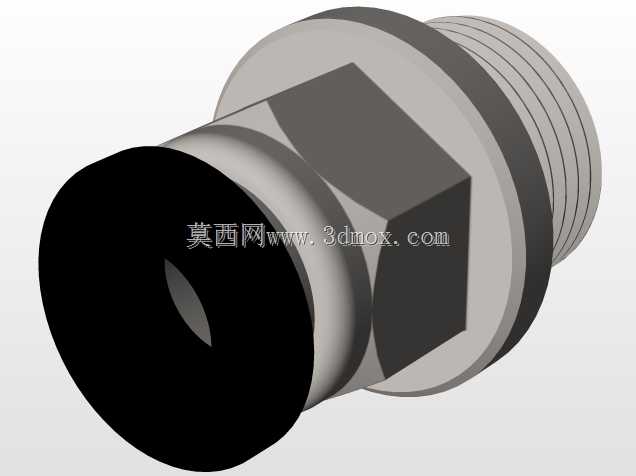

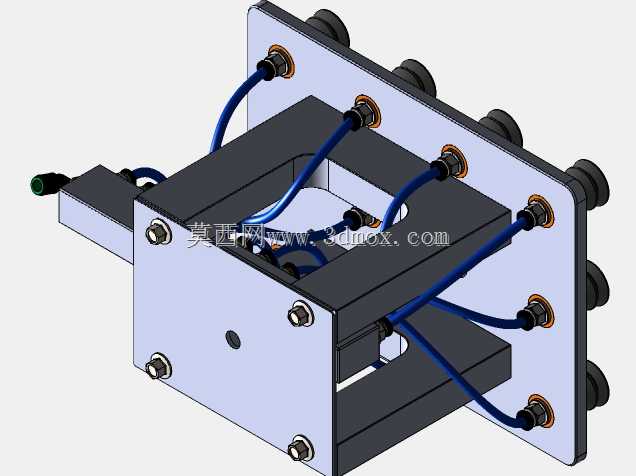

该结构主要应用于生鲜果蔬分拣包装生产线的物料转移工位，针对表皮柔软、易磕碰损伤的西红柿类果蔬产品，替代传统人工拾取动作，完成从输送线到包装容器的精准移载作业，适配中小型果蔬加工车间的自动化产线升级需求，可对接常规皮带输送线、盒装包装工位，解决人工拾取效率低、易造成果蔬表皮损伤、长时间作业拾取一致性差的行业痛点。整套结构采用龙门式框架承载设计，主体安装框架采用对称式立板加横向承托板的结构形式，整体安装边界可适配常规工业机械手末端法兰的安装尺寸，横向排布的吸头组可一次性覆盖单排标准包装盒的盛放位，单次动作即可完成多枚果蔬的同步拾取转移，大幅缩减单工位作业节拍。结构的核心执行端为多组并列排布的真空吸盘组件，每一组吸盘都通过独立的快插接头连接蓝色气动软管，气路走线沿框架内侧的预留空位规整排布，避免气路弯折干涉运动轨迹，吸盘选用柔性丁腈橡胶材质的波纹吸盘，接触果蔬表面时可自适应贴合不规则的果蔬表皮，在提供足够吸附力的同时不会压伤果蔬表皮，适配直径在40mm到80mm区间的近球形果蔬拾取作业。设计过程中重点考虑了作业过程的避让需求，框架中部预留充足的镂空空间，既减轻整体结构自重，降低末端负载对机械臂负载能力的要求，也方便观察下方物料的拾取状态，侧边预留的气路集成阀组安装位可直接配套微型真空发生器与电磁阀组，无需额外搭建外置气路安装支架，整体结构紧凑，安装时仅需将顶部的安装孔位对接机械臂末端法兰即可完成装配，无需复杂的现场调试。吸盘的安装高度可通过顶部的调节螺母进行微调，可根据不同批次果蔬的尺寸差异调整吸盘的下压行程，避免下压量过大造成果蔬损伤，或是下压量不足导致吸附失效掉落，整套结构的气路采用分组控制逻辑，可根据实际拾取的物料数量灵活开启对应位置的吸盘气路，适配不同排布规格的包装容器使用需求，在产线切换生产品类时仅需更换对应规格的吸盘端头即可快速适配，无需对整体框架结构进行改动。
