DIN94标准多规格开口销紧固件套装

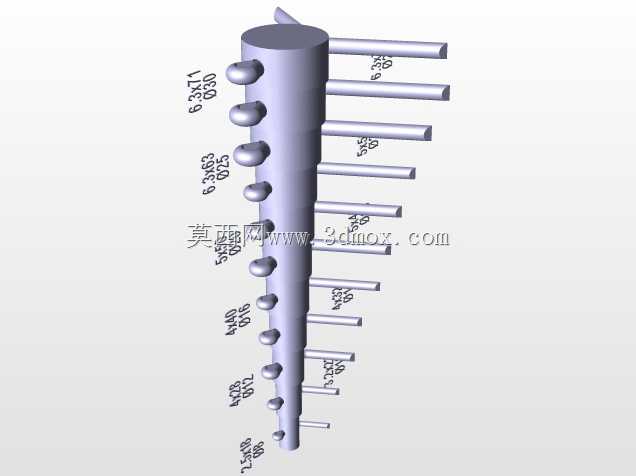

开口销作为机械装配领域应用极为广泛的螺纹防松与轴类限位零件，广泛覆盖工程机械、汽车制造、农业装备、通用机电设备、五金工装等多个场景，是螺栓螺母连接副防松、销轴类零件轴向定位场景中不可或缺的基础五金零件，尤其在存在振动载荷、交变冲击的设备运行环境中，开口销能够以极低的成本实现可靠的机械锁止效果，避免连接副松脱引发的设备故障与安全隐患。这套多规格开口销模型覆盖了从小直径到大直径的全系列常用尺寸，包含3.2mm、4mm、5mm、6.3mm等多个公称直径规格，对应不同的销孔适配尺寸与有效锁紧长度，能够满足从微型精密仪器到重型工程设备不同载荷等级的锁止需求。设计过程严格遵循DIN94标准的尺寸规范，对开口销的头部圆环结构、两脚分叉长度、端部倒角细节都做了精准还原，头部的环形结构既方便安装时借助工具牵拉就位，也能避免销体完全贯穿销孔后脱落，分叉的两脚在安装完成后可手动掰开弯折，实现与被连接件的刚性卡合，不会因设备运行的振动出现窜动脱出。不同长度规格的开口销对应不同的安装边界：小直径短款适用于小型销轴、小规格螺栓的防松场景，安装后占用空间极小，不会与周边相邻零部件产生运动干涉；大直径长款则适配大吨位设备的粗销轴、大规格连接螺栓，足够的长度能够保证两脚弯折后拥有充足的卡合接触面积，承受更大的轴向窜动载荷与冲击载荷。整套模型将不同规格的开口销做了规整排布，清晰标注了每个规格对应的公称直径与适配销孔尺寸，方便设计人员在做装配选型时快速匹配对应场景的零件，在设备装配设计阶段，可直接根据连接件的销孔直径、需要锁止的零件厚度选取对应规格的开口销，无需反复核对标准参数调整尺寸，能够有效提升装配设计的效率，同时也能直观验证安装后开口销的弯折空间是否充足，避免出现安装空间不足导致锁止失效的设计问题。
