半门式单梁起重吊运设备结构设计

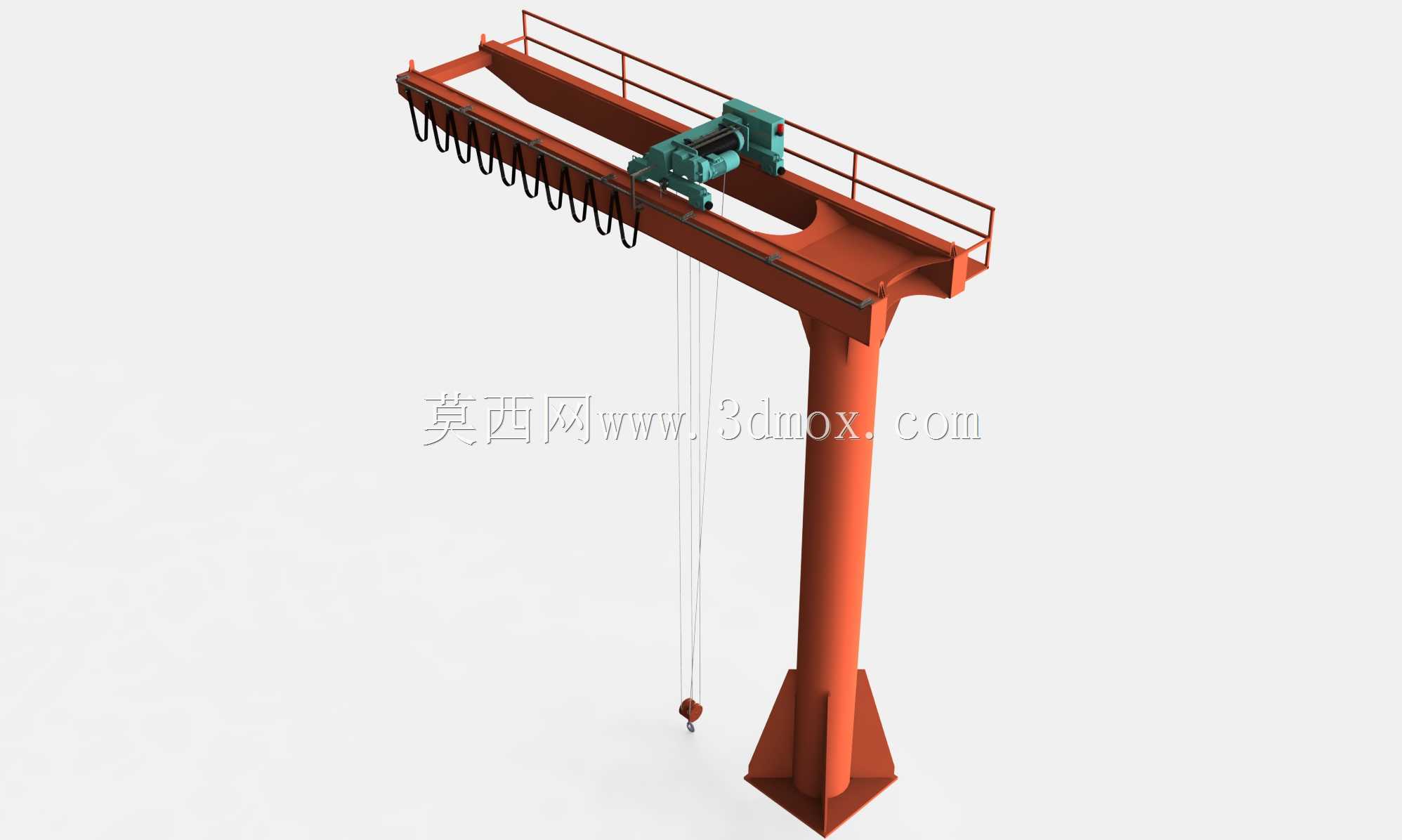

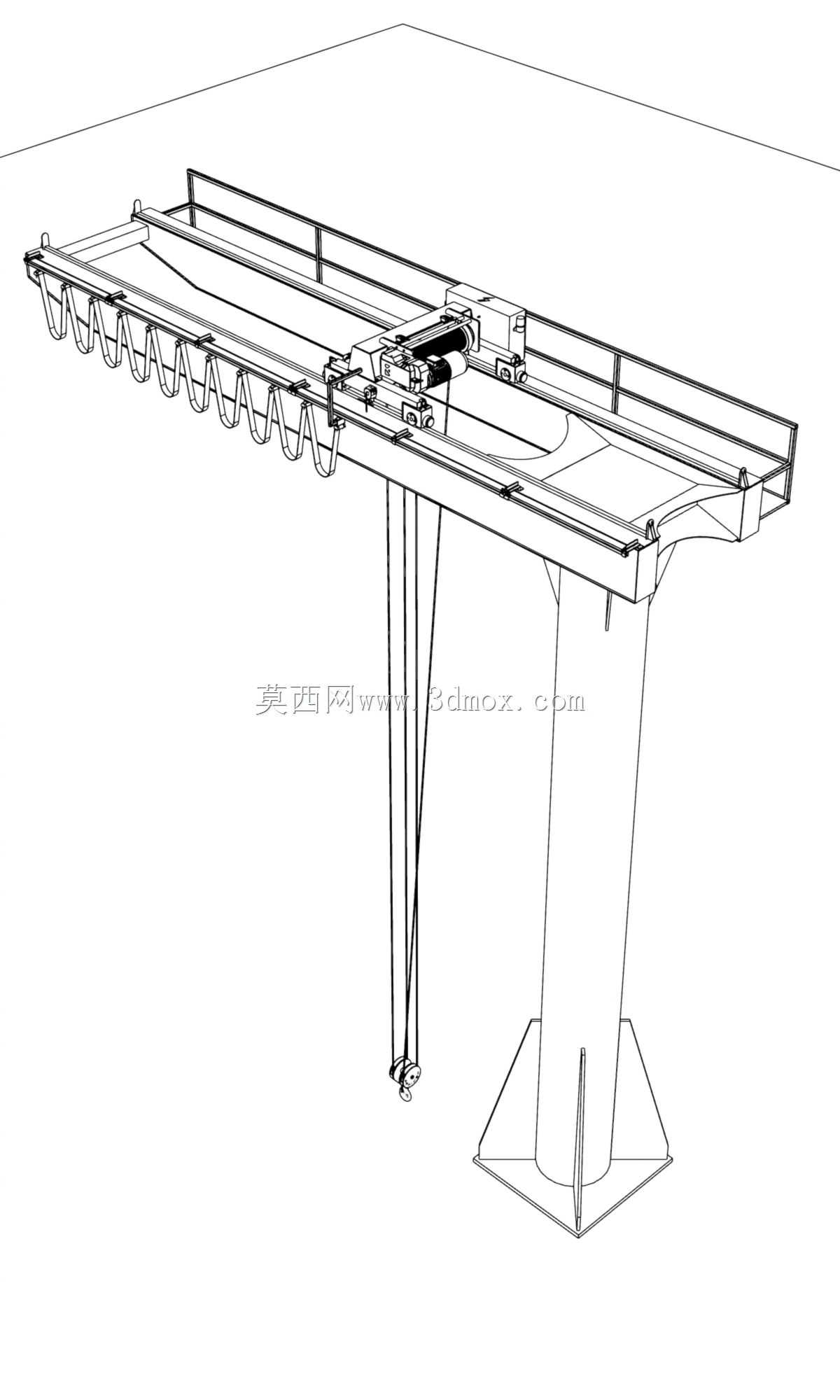

该半门式单梁起重设备主要面向中小型生产车间、露天物料堆场、铁路货站装卸区等场景使用，可覆盖固定作业半径内的重物垂直提升与水平转运需求，适配常规机械加工件、成捆型材、仓储货箱、生产原料等多类重物的吊装作业，相比桥式起重机可降低厂房承重结构的改造成本，相比全门式起重机占用地面通行空间更小，能够灵活适配作业区域一侧有厂房立柱、另一侧为开阔场地的布局条件。设备主体采用单立柱支撑单侧主梁的结构形式，主梁一端通过行走轮组搭接在厂房侧的高架轨道上，另一端与立式支撑立柱刚性连接，立柱底部通过预埋地脚螺栓与地面混凝土基础固定，形成稳定的半门架承载结构，主梁上沿长度方向铺设小车行走轨道，配套的电动起重葫芦可沿轨道全程移动，配合起升机构的钢丝绳卷筒、吊钩组件完成重物的垂直起升动作，主梁两侧设置安全防护栏杆，为日常检修维护提供可靠的作业防护，主梁端部的供电滑线配套拖链结构，可为行走小车与起升机构持续提供动力，避免线缆在设备往复移动过程中出现缠绕、磨损问题。在设计过程中，整体结构采用等强度校核思路，主梁选用变截面箱型梁结构，在靠近立柱的承载核心区域适当增加腹板厚度，在远离立柱的悬臂端逐步缩减截面尺寸，在保证整体承载刚度、控制主梁满载下挠量在安全阈值内的前提下，尽可能降低结构自重，减少行走机构的运行负载；立柱采用变径箱型柱结构，底部设置向外延展的法兰式安装底座，扩大基础受力面积，降低地面单位面积承压，避免长期重载作业出现基础沉降，同时在立柱与主梁的连接节点处设置多组加强筋板，分散节点处的集中应力，抵消起吊作业时产生的扭转、剪切载荷。设备的安装边界需提前匹配作业场地的轨道铺设条件，高架侧轨道的安装高度需结合场地最大起吊高度需求预留足够安全距离，地面侧基础的预埋螺栓位置需与立柱底座安装孔位精准对齐，作业半径覆盖范围内需避开高压线缆、固定管线等障碍物，预留足够的设备检修与人员通行空间；行走轮组与起升机构均设置限位缓冲装置，在设备移动到轨道端点、吊钩起升到上限位置时自动触发停机保护，避免超行程运行引发结构碰撞，设备整体操作可采用地面有线遥控或无线遥控方式，操作人员可站在安全可视范围内完成全流程吊装作业，有效规避吊物下方的作业风险，适配多频次、中小吨位的常规工业吊装作业需求。
