双拱式跨河悬索天桥结构设计

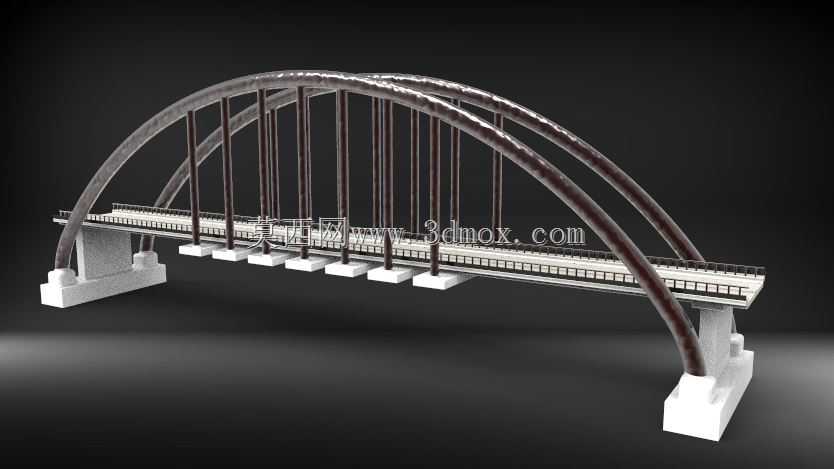

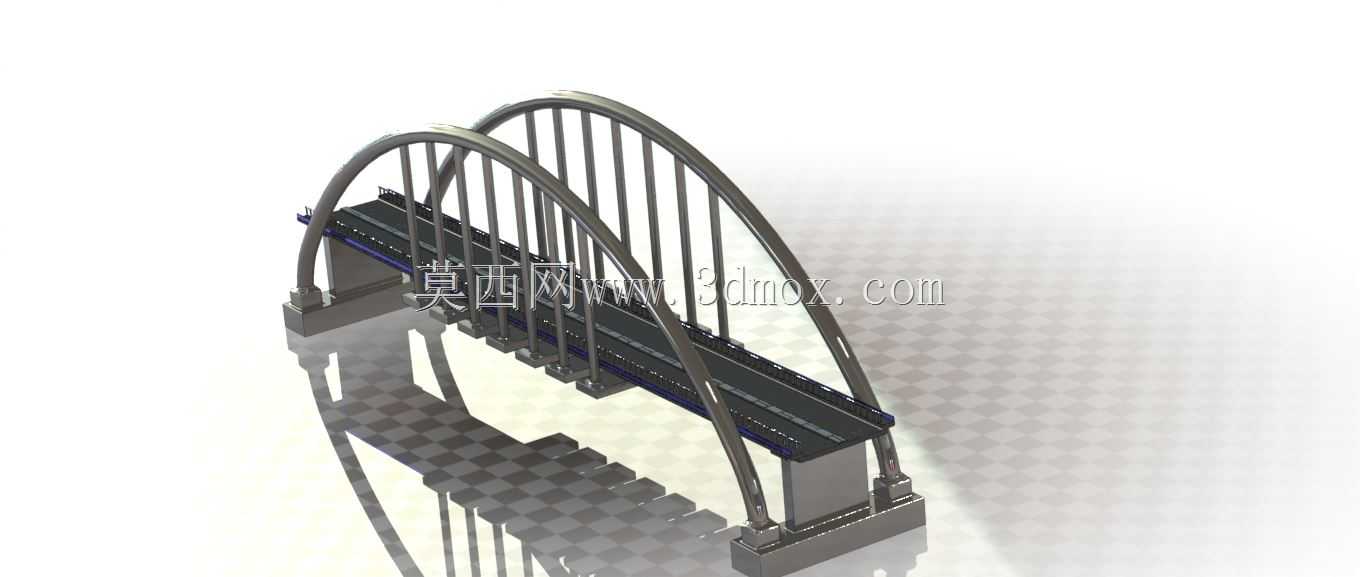

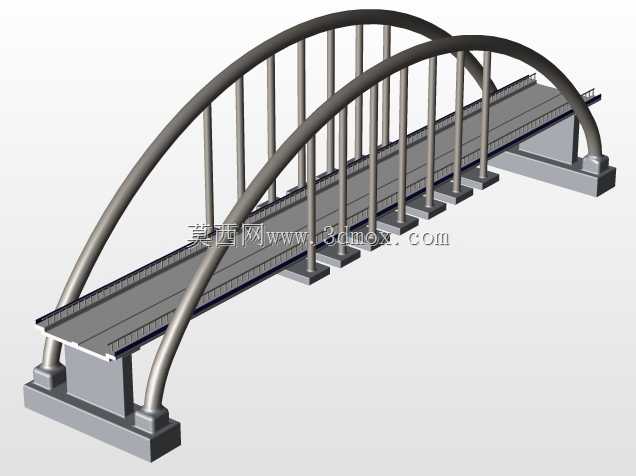

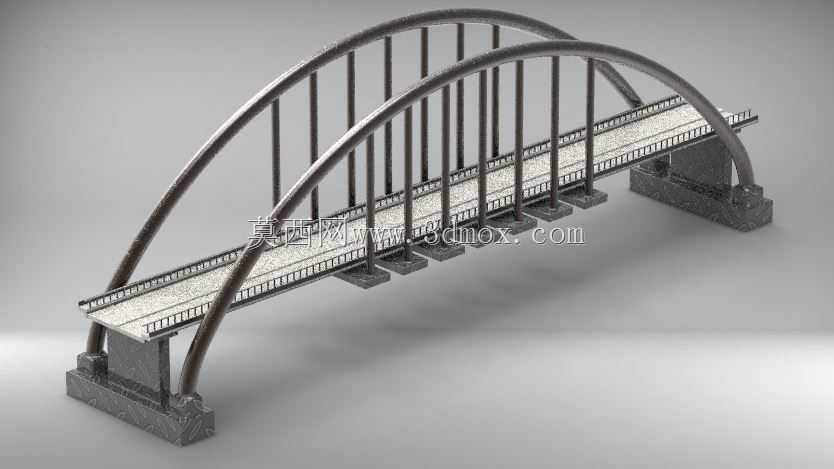

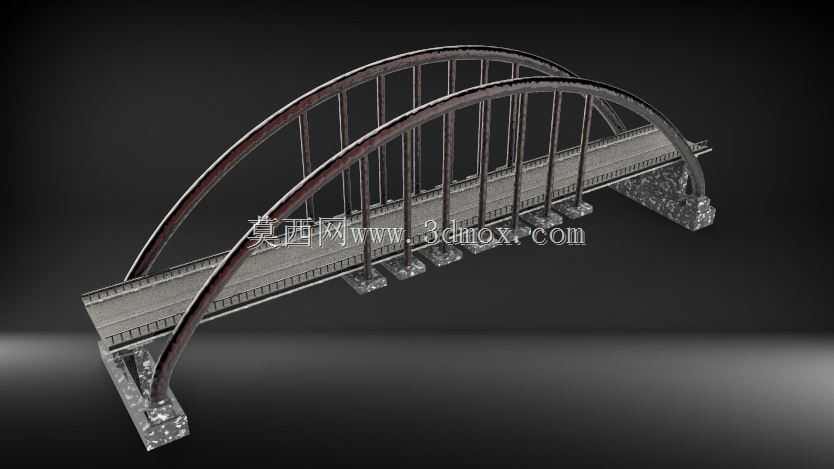

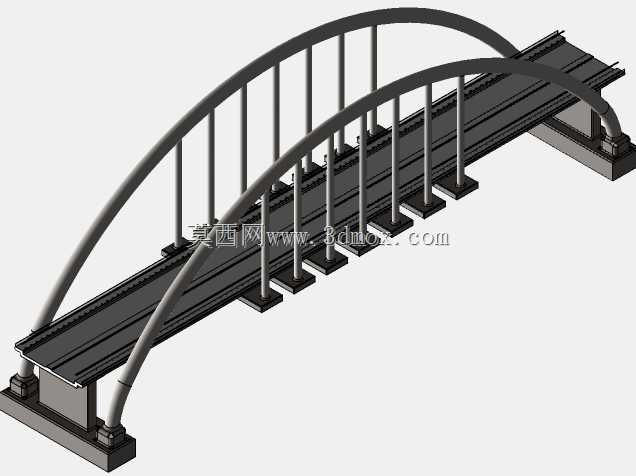

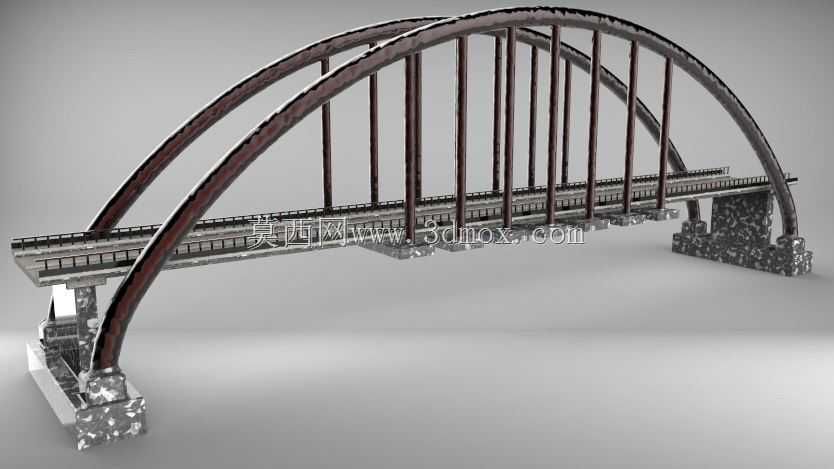

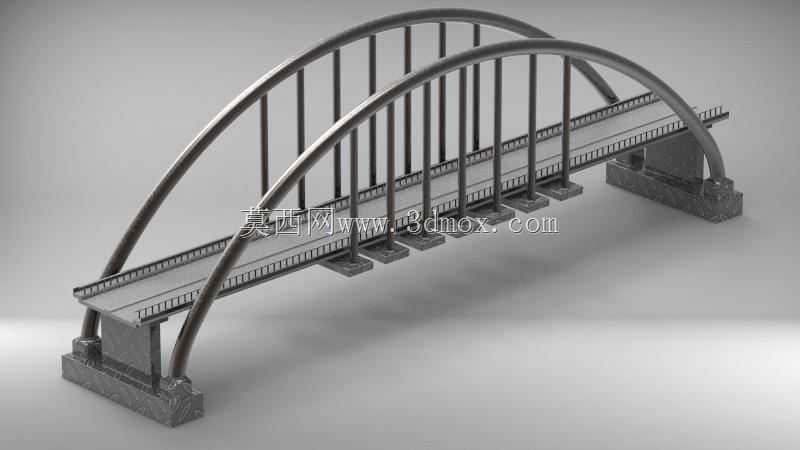

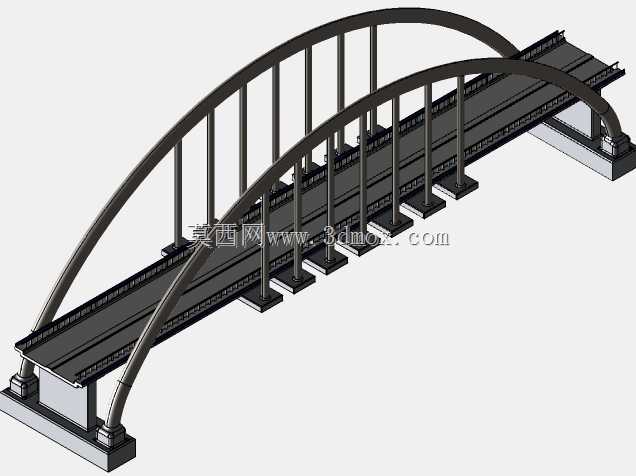

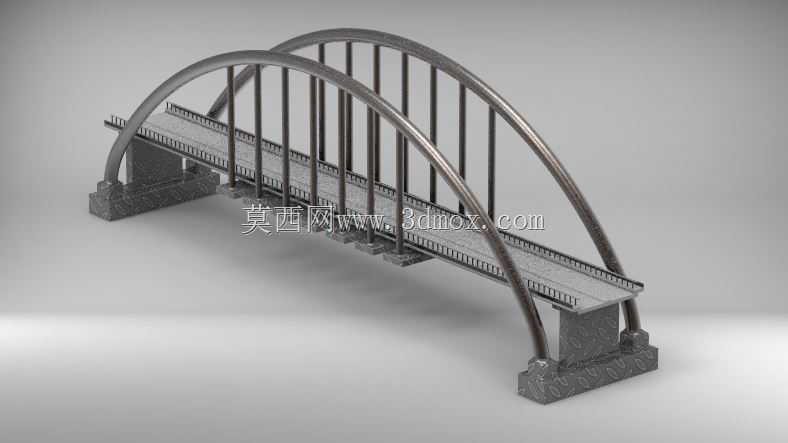

这款双拱悬索天桥结构，主要应用于城市跨河慢行交通、园区跨线人行通行、景区跨谷观光通道场景，可有效分隔人行流线与车行、河道通航空间，规避平面交叉带来的通行安全隐患，同时凭借流畅的拱架线条成为区域景观节点。在实际使用中，该结构可承载日常人行通行荷载，满足非机动车推行的承重要求，两侧拱架搭配竖向吊杆将桥面荷载均匀传递至两端桥台，相比传统梁式桥可实现更大的单跨跨度，减少河道内桥墩设置，避免对河道行洪、通航空间的占用，适配宽度30至60米的跨域需求。设计过程中优先采用对称双拱受力体系，两道平行拱肋沿桥面纵向对称布置，拱肋曲线采用优化的悬链线形态，匹配吊杆传力路径，让结构自重与活荷载产生的内力沿拱肋轴向传递，充分发挥材料的抗压性能，降低结构整体用钢量。桥面采用双层承载结构，上层为防滑通行铺装层，下层为纵横梁组成的承重框架，横梁与吊杆下端锚固连接，纵梁沿通行方向连续布置，保障桥面整体刚度，避免行人通行时产生明显晃动感。安装边界方面，两端桥台需设置在地质条件稳定的岸侧，桥台预留拱肋锚固基座与吊杆张拉操作空间，拱肋分段预制后可在现场完成拼装，整体安装无需在跨中设置临时支撑，适配下方有通行、通航需求的作业场景。结构细节上，拱肋之间设置横向联系杆，提升双拱的整体稳定性，抵御横向风荷载与偏载带来的扭转作用力，吊杆采用等间距布置，间距控制在3至4米区间，让桥面荷载传递更均匀，桥台位置设置伸缩缝与限位装置，适配温度变化带来的结构伸缩变形，同时设置防撞护栏与防护网，保障通行安全。
